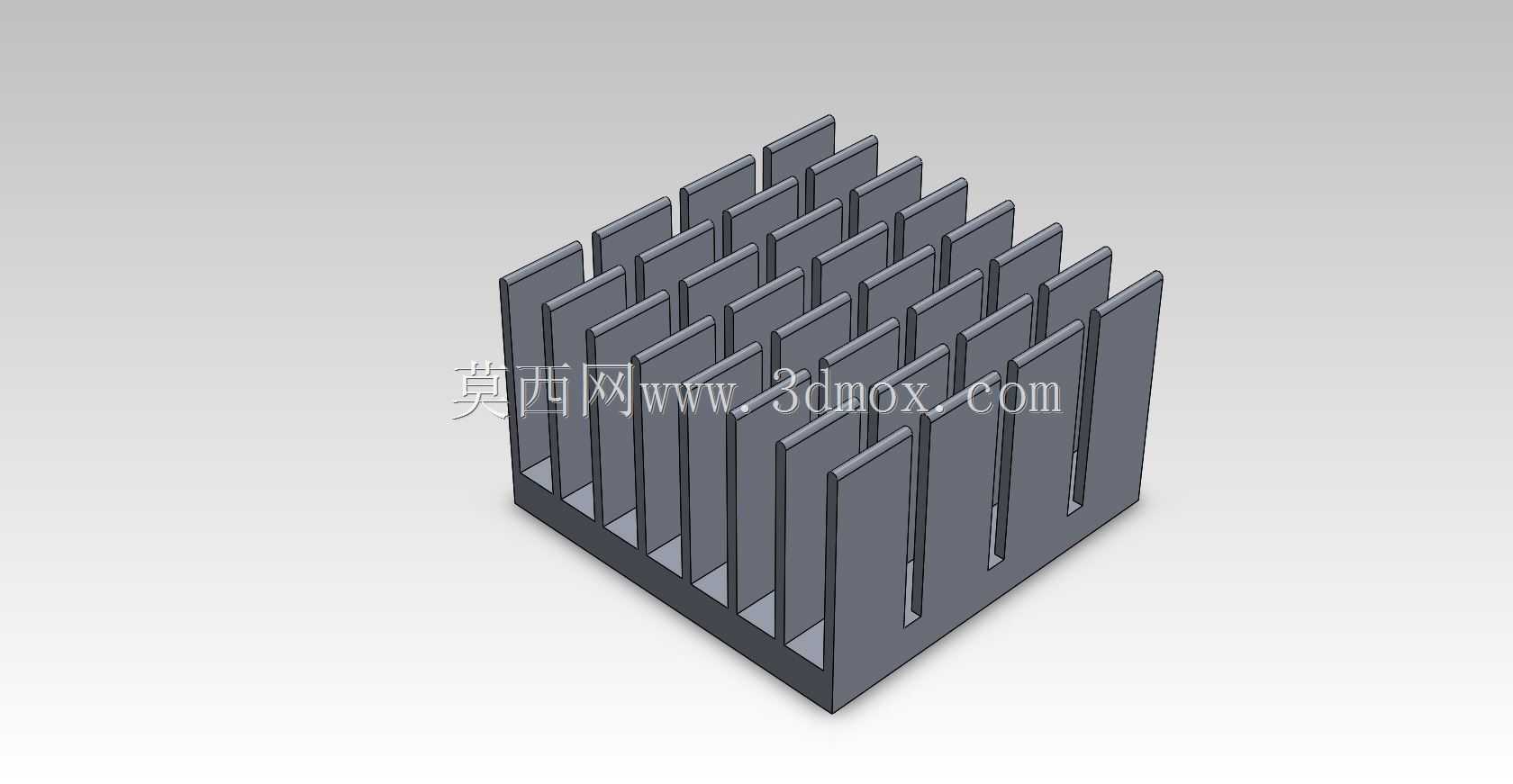

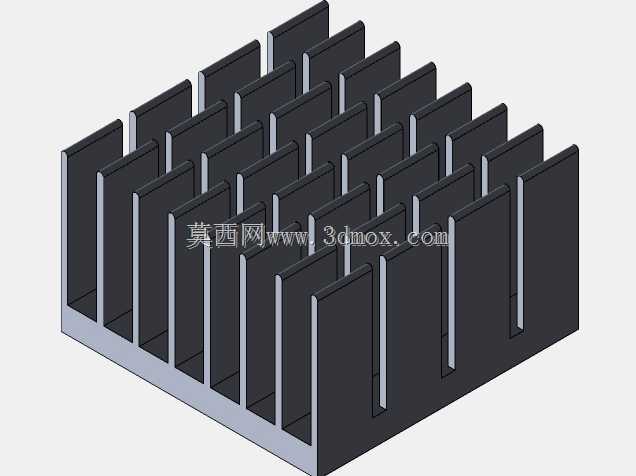

这款阵列式散热结构主要面向台式计算机CPU风冷散热场景设计,是被动式风冷散热的核心承载部件,日常使用中需搭配对应规格的轴流风扇完成主动风冷换热,也可在低功耗工控主板场景下单独作为被动散热单元使用,适配TDP在65W-95W区间的桌面级处理器,也可兼容部分南北桥芯片、功率MOS管等主板发热元器件的散热需求。从实际装机的适配边界来看,该结构底部为平整实心安装基面,基面预留标准安装孔位,孔位间距符合主流LGA1700、AM5平台的通用安装规范,安装基面平面度控制在0.02mm以内,安装时配合导热硅脂填充微观间隙,可有效降低接触热阻,避免因基面不平整导致的局部热点问题。整体外形为规整立方体结构,鳍片阵列排布方向与机箱常规风道走向完全匹配,
不会额外占用机箱内的内存、显卡安装避让空间,鳍片顶端做了微小的倒角处理,可避免装机过程中鳍片边缘划伤操作人员,也能减少运输过程中的鳍片磕碰变形概率。设计过程中优先考量了换热效率与风阻的平衡,鳍片采用等间距阵列排布,每片鳍片的厚度控制在1.2mm,相邻鳍片间的通风间隙为3mm,这个间隙参数是经过多轮流场仿真验证的最优值——间隙过小会大幅提升风阻,导致风扇风压不足时气流无法穿透鳍片阵列,换热效率骤降;间隙过大则会减少总换热面积,在有限的安装空间内无法最大化散热能力。鳍片与底部基座采用一体化挤压成型工艺,不存在铆接、粘接带来的界面热阻,热量从CPU核心传导至基座后可快速均匀分散到每一片鳍片表面,
气流穿过鳍片间隙时可快速带走鳍片表面蓄积的热量。每片鳍片靠近基座的位置开设了对称的缺口结构,这个设计并非装饰作用,一方面可以打乱鳍片间的层流边界层,让气流在缺口位置形成微小湍流,提升气流与鳍片表面的热交换效率,另一方面可以平衡鳍片不同位置的热膨胀量,避免长期高温工作下鳍片与基座连接位置出现应力变形,延长散热结构的使用寿命。从实际应用的工况适配来看,该结构可在-10℃到75℃的环境温度区间稳定工作,鳍片表面做了本色阳极氧化处理,氧化层厚度控制在8-12μm,既可以提升铝制基材的抗腐蚀能力,避免长期使用中出现氧化层脱落、表面积灰结垢的问题,也能小幅提升鳍片表面的热辐射系数,在低风速被动散热场景下可通过辐射换热额外带走部分热量。
结构设计上没有多余的冗余特征,整体重量控制在180g以内,安装后不会给主板CPU插槽带来过大的静载荷,避免长期使用后主板出现PCB弯曲变形的问题。针对不同的装机场景,该结构还可灵活调整适配:如果用于ITX小机箱的低功耗平台,可直接作为被动散热单元使用,依靠机箱内的自然对流完成换热,无需额外加装风扇,可实现零噪音运行;如果用于常规ATX机箱的主流性能平台,只需在鳍片侧面对应位置加装标准12cm风扇卡扣,即可搭配风扇实现主动风冷,满足高负载场景下的散热需求。鳍片阵列的排布密度经过反复校核,在常规12cm风扇1500转的转速下,气流可完全覆盖所有鳍片表面,不会出现中心区域风量过剩、边缘区域风量不足的换热不均问题,同时该结构的风阻参数与主流市售塔式散热器的风阻参数接近,可直接适配常规机箱风扇的风压特性曲线,无需特意选配高风压特殊风扇。
