车间工位局部排风集气工业吸尘罩结构

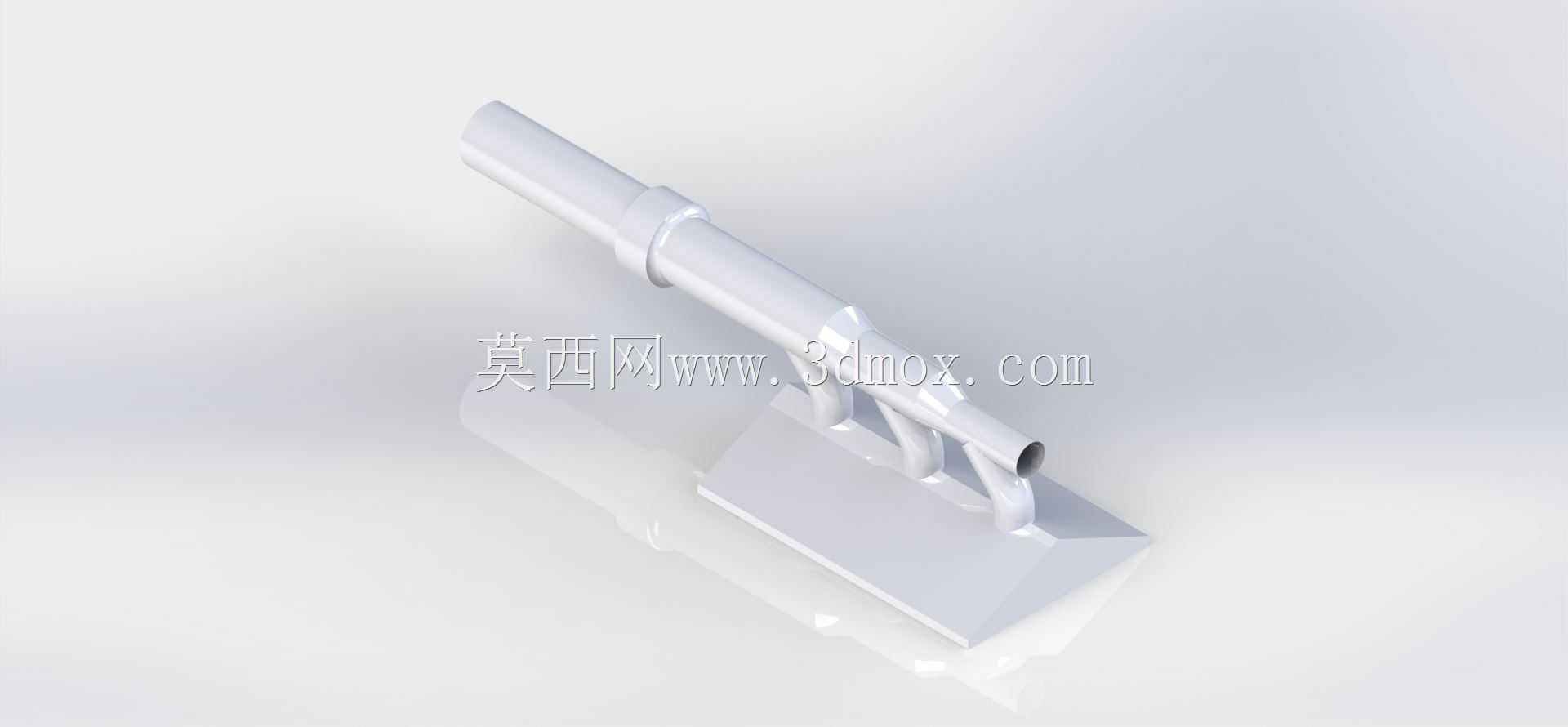

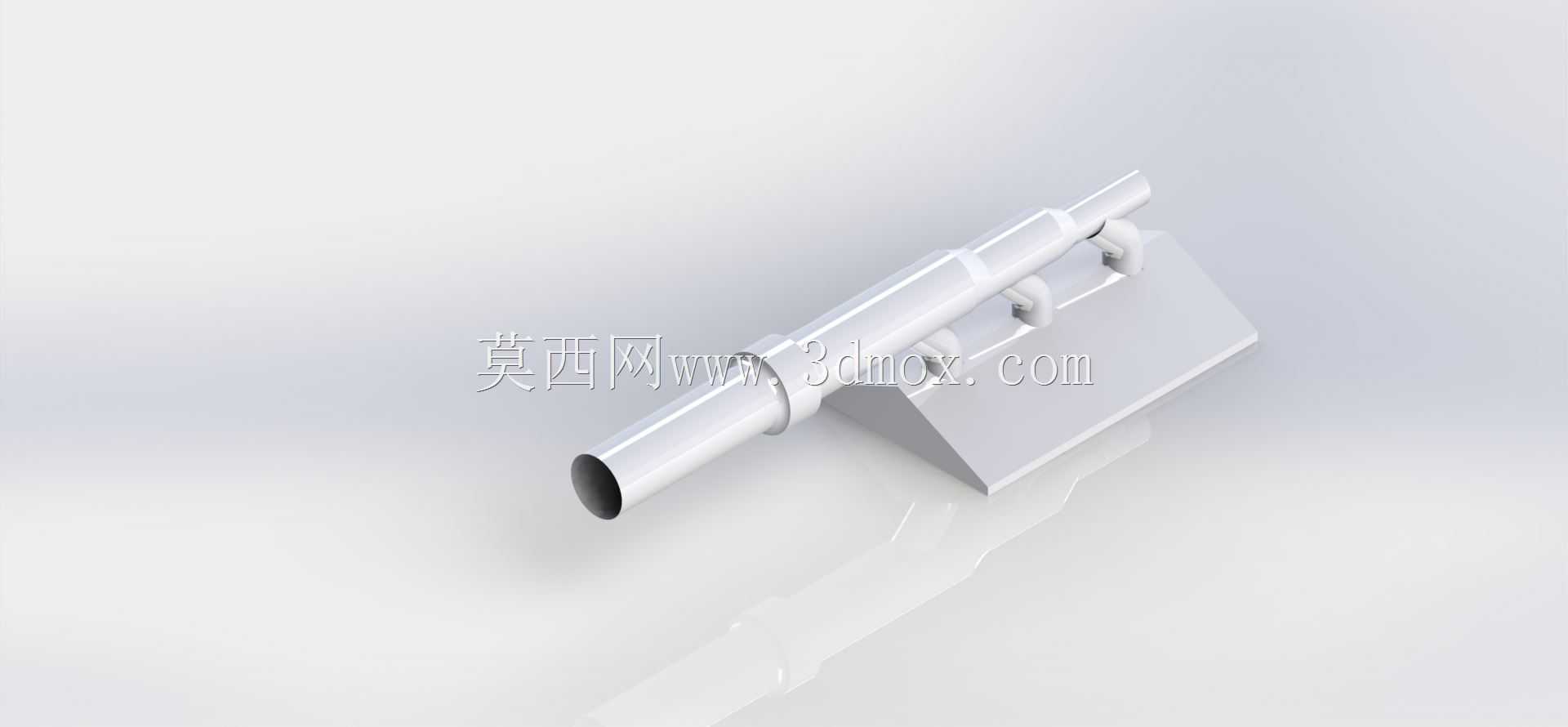

　　在机械加工、焊接打磨、热加工以及少量有挥发物产生的工位场景里，这类侧吸式局部排风罩是工位环境治理的核心执行部件，和整体车间通风不同，局部捕集的核心逻辑是在污染物扩散路径的最近端设置负压捕集面，避免油雾、焊接烟尘、热蒸汽、打磨粉尘在车间内无组织扩散，相比顶吸式集气罩，这类带延伸接管的扁口吸尘罩更适配固定工位的侧方安装，不会占用工位正上方的吊装空间，也不会干扰工件吊装、操作人员的正面作业动作。从结构设计来看，整个部件分为三段式结构，最末端的长直圆管是标准的通风管道对接段，外径匹配常规的车间通风支管尺寸，不需要额外做变径接头就能直接卡箍对接，管段预留的长度足够在现场安装时根据工位高度做少量裁切调整，适配不同的安装支架高度。

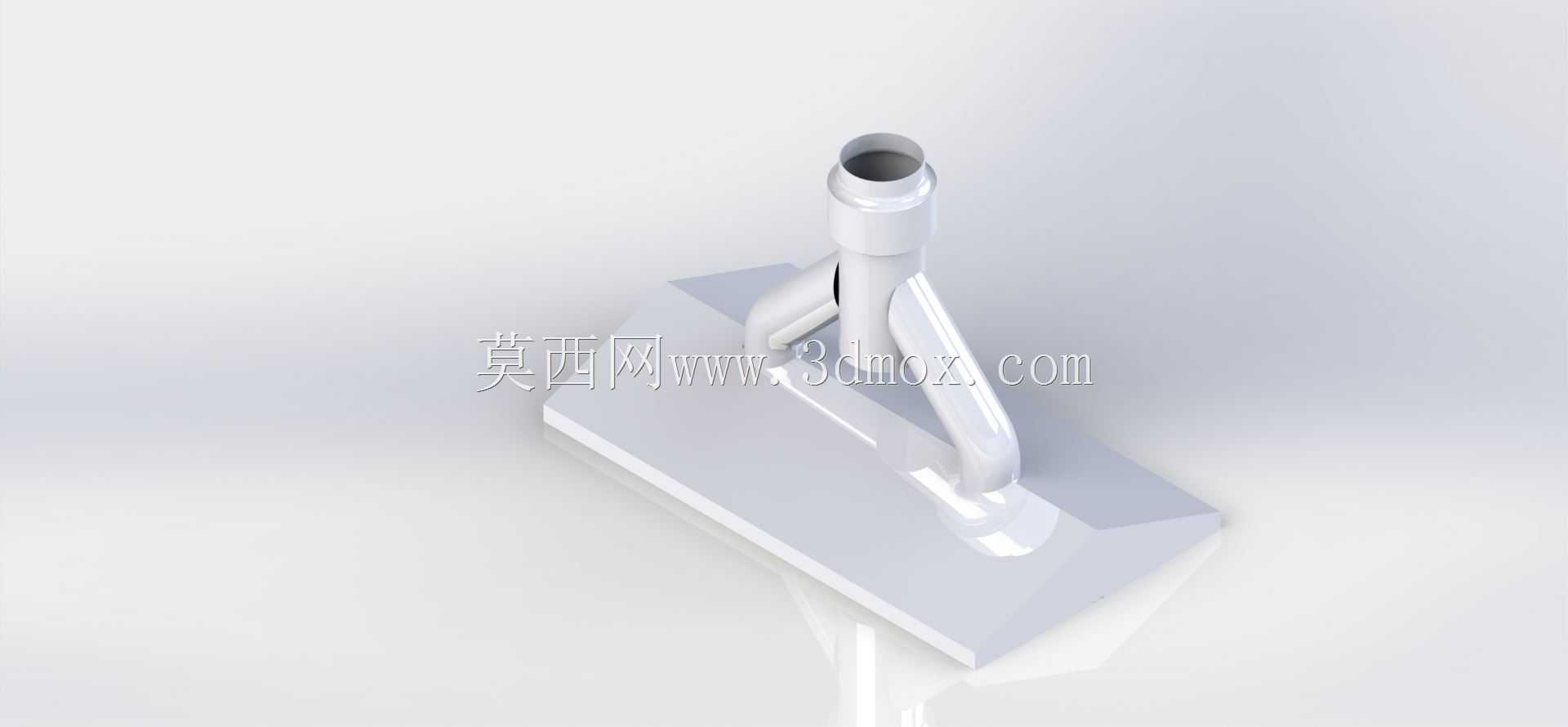

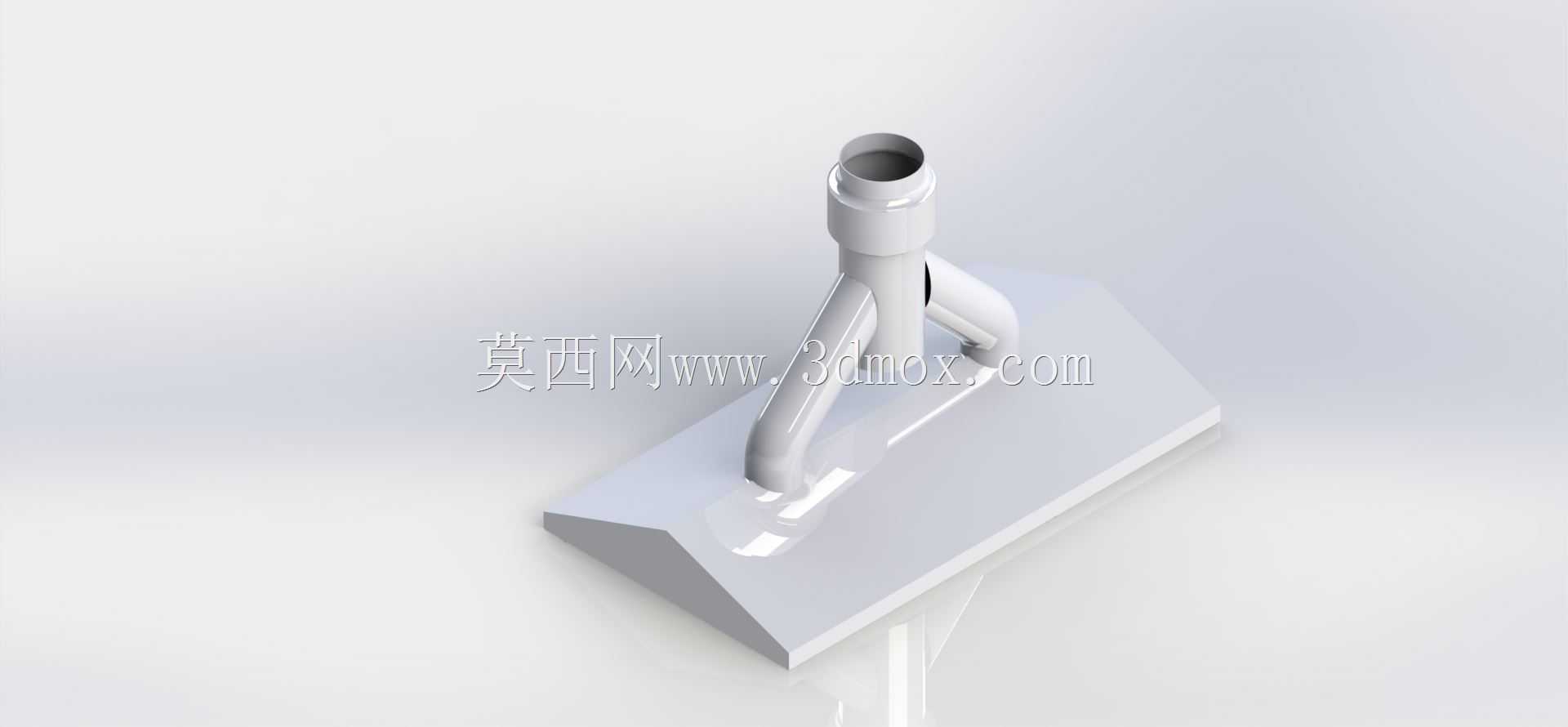

　　中间的过渡段做了渐变的流道设计，从圆管截面平滑过渡到扁矩形的集气口，整个流道没有直角突变结构，能大幅降低风阻，避免含尘气流在拐角处形成涡流积灰，减少长期使用后的管道堵塞风险，过渡段上设置的三个加强筋结构，一方面是提升薄金属板加工后的结构刚度，避免风机负压作用下罩体出现吸瘪变形，另一方面也能作为安装时的抱箍固定点位，方便把罩体固定在工位侧面的立式支架或者设备侧壁上。最前端的扁形集气口做了微扩口设计，边缘做了卷边处理，一方面是扩大负压捕集的覆盖范围，在相同风机风量下，扁口的捕集面更贴近污染物产生点，对于焊接工位的上升烟尘、切削工位的飞溅油雾、热处理工位的升腾蒸汽都有更好的捕集效率，另一方面卷边结构可以避免薄钢板切口划伤操作人员，

　　也能减少集气口边缘的气流啸叫，降低工位处的通风噪音。从安装边界来看，整个罩体的横向伸出长度控制在常规工位的操作纵深范围内，安装时集气口距离污染物产生点的距离建议保持在150-250mm区间，过远会大幅降低捕集效率，过近则会干扰正常的加工作业，比如焊接时会影响焊枪操作、打磨时会碰到打磨工具。在实际选型匹配时，需要根据工位的污染物类型匹配对应的系统风量，针对焊接烟尘类的轻量颗粒物，罩口控制风速保持在0.5-1m/s即可满足捕集要求，针对磨削产生的较重粉尘或者切削油雾，罩口风速需要提升到1-1.5m/s，对应的管道风速要控制在10-14m/s，避免粉尘在管道内沉降堆积。设计时没有在罩体上设置额外的调节风阀，

　　是考虑到这类固定工位的排风罩通常在支管端统一设置风阀做风量平衡，罩体本身做极简结构可以减少故障点，降低后期的维护清理难度，整个罩体采用薄金属板弯折焊接成型，没有复杂的曲面结构，加工难度低，批量生产时的成本可控，表面做喷塑或者镀锌处理就能满足车间内的防腐蚀、防油污要求，长期使用后只需要定期拆开管道对接处清理内部积尘即可，不需要复杂的维护操作。在实际车间布局中，这类集气罩通常会和滤筒除尘器、油雾净化器、喷淋洗涤塔等后端处理设备配合使用，捕集到的含尘含油气流通过支管汇入主通风管，经过净化处理后达标排放，相比开放式的车间整体通风，局部捕集的方式需要的处理风量更小，能耗更低，对于固定工位的污染物治理效果更直接，能有效降低车间内的颗粒物浓度，改善操作人员的作业环境，减少职业健康风险。
