蜗壳式离心流体泵腔体结构设计

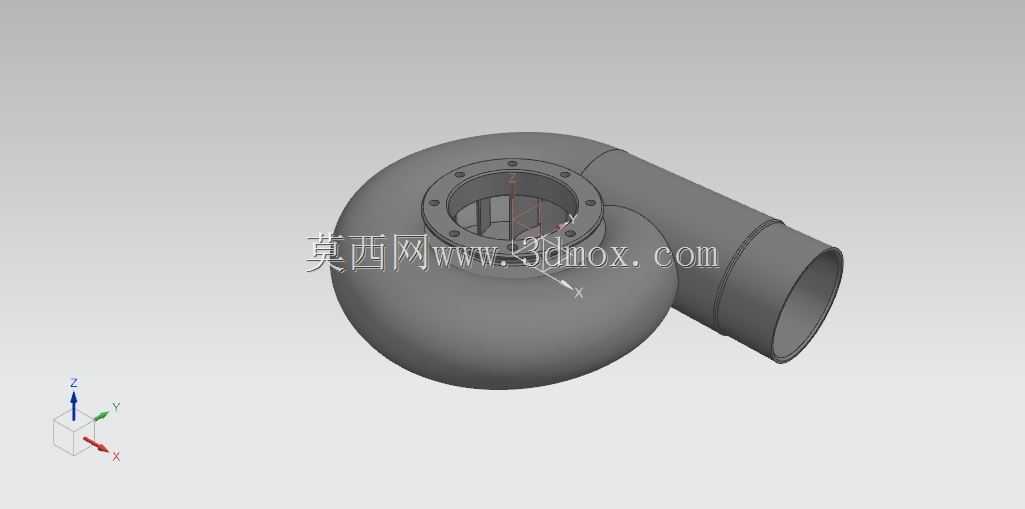

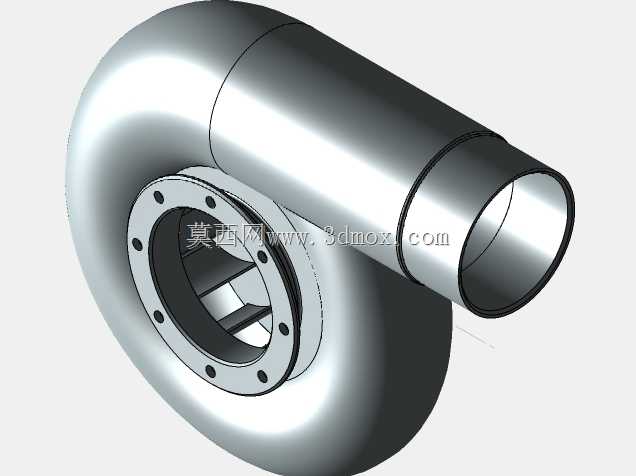

该结构为离心式流体输送设备的核心蜗壳腔体部件，主要应用于民用供水、工业流体循环、暖通输配、小型给排水等场景中，作为离心泵的过流承载结构，承担着收集叶轮甩出的高速流体、将流体的动能逐步转化为压力能、平顺引导流体流向出口管路的核心作用，直接决定泵组的水力效率与运行稳定性。从功能特性来看，该蜗壳采用螺旋渐扩式流道设计，环形腔体的截面面积顺着流体旋转方向逐步增大，能够匹配叶轮出口处流体的速度变化规律，最大限度降低流道内的涡流损失与水力冲击，减少流体在腔体内的能量耗散；侧置的圆柱形出口段采用等径直段设计，能够保证流体流出蜗壳时流态稳定，可直接对接同管径的输送管路，减少出口处的局部阻力损失；上端的法兰连接端设置了均匀分布的螺栓孔位，可实现与泵盖、密封组件的精准对接，保证腔体的密封性能，避免流体输送过程中出现泄漏问题。在设计思路层面，该结构完全遵循离心泵水力设计的相关规范，蜗壳的基圆直径略大于叶轮最大外径，预留出足够的叶轮安装与运转间隙，避免叶轮运转时与腔体内壁发生刮蹭；流道的型线采用顺滑过渡的曲面设计，全程无尖锐折角与突变截面，能够有效降低流体在流道内的紊流程度，同时减少固体杂质在腔体内壁的附着堆积，提升部件对不同水质流体的适配能力；腔体的壁厚设计充分考虑了流体输送过程中的承压需求，在保证结构强度足够承受额定工作压力的前提下，尽可能优化壁厚分布，降低部件整体重量，减少生产环节的材料消耗。从安装边界来看，该蜗壳的上端法兰定位止口与出口段的同轴度、端面垂直度均按照通用泵类的安装公差要求设计，能够适配常规规格的叶轮、密封件与标准管路配件，安装时无需额外进行定制化适配加工；整体结构无外凸的冗余结构，外部轮廓规整，既可以满足卧式泵组的安装布局要求，也可适配立式泵的安装空间需求，能够在紧凑的设备安装空间内完成装配，适配不同安装场景的空间限制。该结构的流道表面设计为顺滑曲面，在实际生产中无论是采用铸造工艺还是增材制造工艺，都能保证流道的成型精度，减少后续加工的工作量；整体结构的应力分布均匀，在长期承压运行的工况下不易出现应力集中导致的开裂、变形问题，能够有效提升泵体的整体使用寿命，降低设备运维过程中的部件更换成本。
