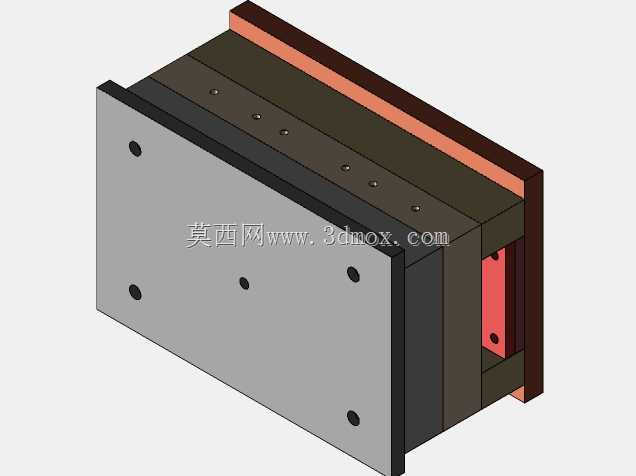

层叠式通讯设备安装固定基座结构

　　这款层叠式安装基座主要面向通讯机房、户外通讯机柜内部的功能模块安装场景，在实际工程应用中，承担着通讯功能板卡、信号处理模块的承载、定位与防护作用，是通讯设备集成组装过程中常用的结构支撑构件。从实际使用需求出发，该基座采用多层叠合的结构设计，最外侧的安装面板预留了多组均匀分布的固定孔位，可直接通过螺栓与机柜内部的安装立柱或者设备机架完成锁紧固定，孔位的排布间距符合常规通讯机柜的安装孔位标准，不需要额外进行打孔改造就能适配多数标准19英寸机柜的安装空间，在现场装配时能够大幅减少安装调整的工作量。基座的层叠结构之间设置了不同厚度的隔层板，不同隔层之间预留了规整的间隙，这些间隙一方面可以为安装在基座上的通讯模块提供散热风道，

　　让模块工作时产生的热量能够顺着层间间隙流通散出，避免热量积聚导致模块工作温度过高影响运行稳定性；另一方面隔层板上也预留了对应的定位孔与走线槽位，通讯模块的信号连接线、供电线缆可以顺着层间的走线空间规整排布，避免线缆杂乱挤压影响模块安装，也能减少线缆弯折导致的接触不良问题。从设计思路来看，整个基座的结构没有采用复杂的异形曲面，全部采用规则的平板叠合拼接结构，所有板材的边缘都做了倒角处理，既能够避免装配过程中锐边划伤操作人员或者线缆绝缘层，也能够降低加工难度，不管是采用钣金折弯加工还是采用板材铣削加工，都能够快速完成各部件的生产制造，加工过程中不需要定制特殊的成型刀具，能够有效控制构件的加工成本。基座的整体外形为规则的长方体结构，

　　安装边界清晰，外侧安装面板的尺寸与常规通讯功能模块的安装尺寸匹配，层叠部分的进深尺寸经过优化，既能够容纳常规厚度的通讯处理模块，也不会因为进深过大占用机柜内部过多的纵深空间，给相邻位置的其他设备预留出足够的安装与操作空间。在结构强度设计上，外侧的主安装面板采用了较厚的板材制作，能够承受多块通讯模块叠加安装的重量，不会因为长期承重出现面板变形的问题；中间的隔层板根据承载需求设置了不同的厚度，靠近安装面板的隔层厚度更大，承担主要的模块承重作用，靠近外侧端盖的隔层厚度适当减小，在保证结构支撑强度的前提下尽可能降低整个基座的自身重量，减少机柜安装立柱的承重负荷。基座的端盖部分设置了嵌入式的卡位结构，

　　和层叠主体组装时不需要额外设置复杂的连接结构，通过卡位配合螺栓锁紧就能够完成整体组装，后期需要对内部安装的模块进行维护更换时，只需要拆卸端盖的固定螺栓就可以打开基座，直接对内部的模块进行操作，不需要将整个基座从机柜上拆卸下来，能够大幅降低后期运维的操作难度。在实际选型使用过程中，该基座可以根据需要安装的通讯模块数量调整层叠隔层的数量，不需要重新设计整体的安装接口，只需要增减对应厚度的隔层板就可以适配不同数量模块的安装需求，具备较强的适配扩展性。基座各部件的连接位置都设置了定位止口，组装时各板材可以通过止口快速对齐位置，不需要反复调整对位就能够保证各层板的平行度，避免因为板件倾斜导致模块安装卡位不准或者层间间隙不均匀影响散热效果。从装配工艺角度考虑，整个基座所有的固定孔位都采用了统一的螺栓规格，现场组装时不需要准备多种规格的安装工具，能够提升装配效率，也方便后期运维时的工具适配。
