层叠式通讯接口连接模组结构设计

　　该层叠式通讯接口连接模组，主要应用于工业通讯机柜、嵌入式通讯终端、多设备信号互联场景中，承担多通路信号转接、接口防护、模块集成固定的核心作用，在现场总线布线、分布式IO模块扩展、工业以太网设备组配场景中，能够替代零散的转接接头与飞线连接，大幅提升通讯链路的集成度与运行稳定性。从结构设计逻辑来看，模组采用分层堆叠的装配思路，将信号转接板、屏蔽隔层、定位基座、接口面板四个功能单元沿垂直方向依次叠合，每层之间通过定位销与侧边卡扣实现预固定，最终通过四角的安装孔完成整体锁附，这种设计一方面能够将不同功能的电路层做物理隔离，减少信号串扰，另一方面也方便后期针对不同通讯协议更换内层转接板，无需重新开模制作整体外壳，大幅降低多规格适配的成本。

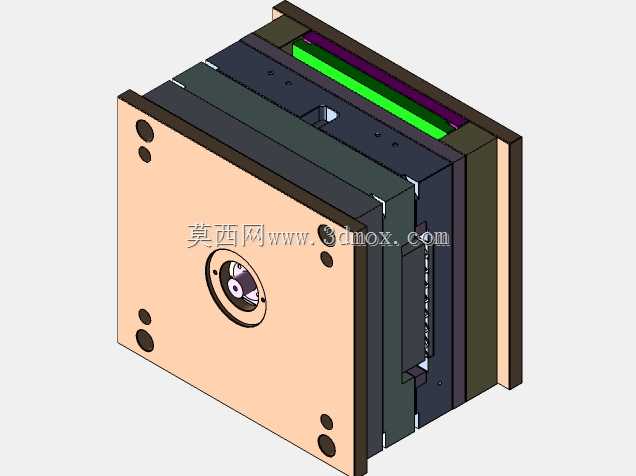

　　模组前端的安装面板采用米黄色硬质绝缘板材加工，面板中心预留圆形接口安装位，周边均匀分布沉头安装孔，安装孔的位置公差控制在±0.02mm范围内，能够兼容标准19英寸机柜内的安装位预留尺寸，也可直接通过面板螺丝固定在设备壳体的预留开口上，面板与内层结构之间设置一圈密封胶条槽，装配后可实现IP40级的防护效果，阻挡工业现场的粉尘进入模组内部影响触点接触性能。内层的叠层结构中，不同功能层之间设置了金属屏蔽隔片，隔片与模组侧边的接地弹片连通，装配后可直接与设备壳体的接地端导通，有效屏蔽工业现场的变频器、伺服电机产生的电磁干扰，保证高速通讯信号的传输完整性，每层板件的边缘都做了0.5mm的倒角处理，避免装配过程中割伤操作人员或是损坏线材绝缘层。

　　从安装边界尺寸来看，模组整体为方正块体结构，厚度方向的叠层总尺寸可根据接入的通路数量做灵活调整，单组基础款模组的宽度与高度适配标准通讯子模块的安装槽位，侧边预留的滑动导向槽可直接卡入标准机柜的安装导轨，无需额外制作转接支架，面板突出安装面的高度控制在8mm以内，不会占用机柜内过多的前部操作空间，背部的出线端预留了理线夹安装位，可将接入的通讯线束做整齐固定，避免线束晃动拉扯导致的接口松脱。在实际使用过程中，该模组可同时支持多路数字信号、总线信号的转接传输，层间的定位结构能够保证每层板件的接插件精准对位，不会出现插针偏斜、接触不良的问题，相比传统的一体式通讯转接模块，这种叠层结构的散热性能更优，每层板件之间预留的0.

　　3mm间隙可形成自然通风道，带走信号传输过程中产生的微量热量，避免长时间运行时内部积热影响元件寿命。设计过程中针对装配公差做了累计误差校核，所有叠层的定位孔位置度统一基准，即使累计公差达到最大值，也能保证接插件的对插重合度满足使用要求，面板上的接口安装位预留了0.1mm的调整间隙，可适配不同厂商生产的同规格通讯接头，不会出现接头无法插入或是固定松动的问题。模组的所有结构件都采用常用的工程塑料与冷轧钢板加工，没有特殊的异形结构，普通的机加工与注塑工艺即可完成生产，加工成本可控，适合批量配套在各类工业通讯设备中使用。
