公制M16螺母封盖注塑成型多层模具结构

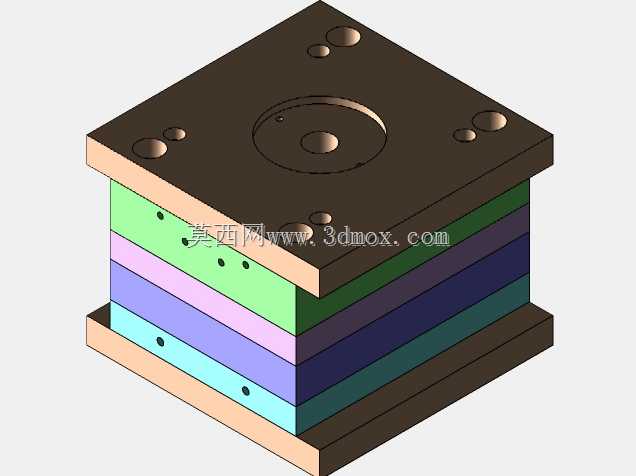

　　这套多层叠层式注塑模具，主要针对公制规格M16螺母配套塑料封盖的批量注塑生产设计，在小尺寸五金配套塑料件的量产场景中，这类叠层结构能在不额外增加注塑机锁模力上限的前提下，将单模次的型腔排布数量提升近一倍，适配100吨到160吨规格的卧式注塑机安装使用，相比常规单分型面模具，单位时间内的成型产出效率可提升70%以上，适合月产能十万件级别的紧固件配套塑料件生产需求。从结构布局来看，整套模架采用标准模胚的分层堆叠设计，上下两端的定模底板、动模底板承担注塑机的锁模压力传递，中间分层排布的多块模板分别对应不同的功能分区：最靠近浇口侧的模板开设主流道衬套安装位，熔融的PP或者尼龙塑料从注塑机喷嘴注入后，通过各层模板之间开设的热流道分流道，

　　均匀输送到每一层的成型型腔当中，每个型腔对应一个M16螺母封盖的成型轮廓，型腔内壁做了0.8μm的抛光处理，保证成型后的封盖外表面无明显熔接痕、缩印缺陷，满足五金配件的外观装配要求。设计过程中重点考虑了小尺寸塑料件的成型收缩率补偿，针对常用的PP塑料取1.8%的收缩率预留尺寸余量，针对尼龙加纤材料则预留1.2%的尺寸补偿量，保证成型后的封盖内孔尺寸能与M16六角螺母的外轮廓实现过盈配合，装配后不会出现松脱脱落的问题。模具的导向系统采用多组精密导柱导套配合，在每一层模板的四个角位都布置了直径20mm的导柱，导套采用石墨铜套材质，减少连续高速生产过程中的导向磨损，保证各层模板合模时的同轴度误差控制在0.02mm以内，

　　避免出现型腔错位导致的封盖飞边、壁厚不均问题。冷却系统的设计覆盖了每一块分层模板，在每层模板的型腔周边开设直径8mm的循环冷却水道，水道距离型腔壁的距离保持在12mm到15mm之间，保证冷却水循环时能均匀带走塑料成型过程中释放的热量，将单模次的冷却时间控制在8秒以内，缩短整体成型周期。顶出机构采用均衡顶出布局，在每个成型型腔的周边均匀布置3根直径2mm的顶针，顶针的顶面与型腔表面齐平，避免顶出过程中在封盖表面留下明显的顶针痕迹，同时顶针板设置了复位弹簧配合复位杆，保证开模顶出完成后，顶出机构能准确回到初始位置，不会出现合模时顶针与型腔碰撞的损坏问题。从安装边界来看，整套模具的长宽尺寸控制在200mm×200mm范围内，

　　总闭合高度为180mm，适配常规小型卧式注塑机的容模尺寸要求，模具的浇口套进料口球面半径匹配注塑机喷嘴的SR15球面规格，定位圈直径采用标准的100mm尺寸，安装时可以直接嵌入注塑机的定位孔内，不需要额外做安装适配调整。在实际生产场景中，这类螺母封盖主要用于机械设备、电力金具、户外钢结构上的外露螺母端部防护，避免螺母长期暴露在户外环境中出现锈蚀、积灰问题，同时也能防止外露的螺纹端部刮伤操作人员，模具的多层结构设计刚好匹配这类小尺寸、大需求量塑料配件的生产特性，在保证成型精度的前提下最大化生产效率，减少生产过程中的设备能耗与人工操作成本。设计时还特意在各层模板之间开设了排气槽，排气槽深度控制在0.02mm，既能保证型腔内的空气在注塑填充过程中顺利排出，避免出现填充不足、烧焦的成型缺陷，又不会出现塑料溢料产生飞边的问题，针对M16螺母封盖的内螺纹止转结构，型腔内做了对应的六角卡位成型镶件，镶件采用SKD61模具钢淬火处理，硬度达到HRC52-56，保证长期生产过程中镶件不会出现磨损、变形，成型后的封盖卡位尺寸稳定，与螺母装配后不会出现相对转动。
