M8规格螺母注塑成型模具结构设计

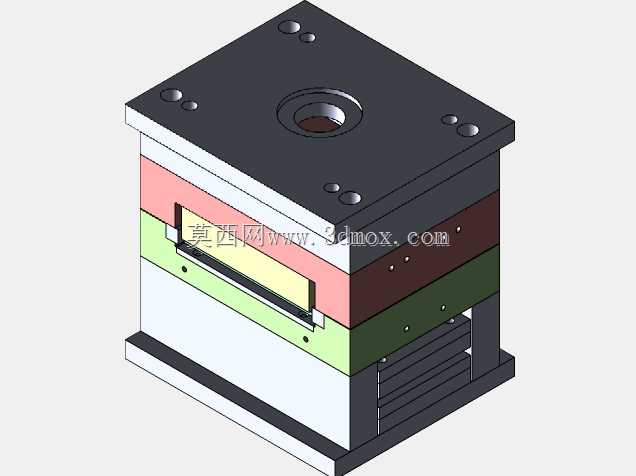

　　这套模具针对M8规格塑胶嵌装螺母的批量注塑生产设计，主要适配日常通讯配件、小型家电结构件、消费电子内部连接位的塑胶螺母成型需求，这类带内螺纹的塑胶嵌件常被用于替代传统金属嵌件，在满足基础连接强度的同时降低整体构件重量，同时避免金属嵌件与塑胶壳体注塑时的结合不良问题，在小型通讯终端、便携数码产品的壳体连接结构中应用十分广泛。从结构布局来看，这套模具采用标准两板模模架基础结构，整体叠层布局清晰，从上到下依次为定模固定板、定模板、动模板、动模垫板、顶出机构安装板、动模固定板，各层板件通过导柱导套实现精准合模导向，定模侧中心位置设置主流道衬套，直接对接注塑机射嘴，熔融塑胶通过主流道进入分型面处的分流道，再通过侧浇口均匀注入各个模腔。

　　考虑到M8螺母带有内螺纹结构，模腔内部设置了专门的螺纹成型镶件，镶件采用可拆卸式结构固定在动模侧，开模时可通过简易的旋转脱模机构带动螺纹镶件转动，在顶出动作前完成螺纹与成型件的脱离，避免强行顶出造成螺纹牙型损伤。模具的冷却水路采用分层环绕布置，定模板内的水路贴近定模型腔表面，动模板内的水路同时覆盖螺纹镶件周边区域，确保成型过程中模温均匀分布，减少塑胶件冷却不均导致的内应力问题，同时缩短成型周期，提升批量生产效率。安装边界方面，这套模架的长宽尺寸适配120吨级卧式注塑机的拉杆间距，模具总厚度符合该吨位注塑机的最小模厚要求，定模侧的定位圈尺寸与注塑机定模板定位孔精准匹配，主流道衬套的球面半径与注塑机射嘴头半径适配，

　　避免射胶过程中出现溢料问题。动模侧的顶出孔位置与注塑机顶杆位置对应，无需额外加装顶出延长杆即可完成顶出动作，模具四周设置了独立的吊环螺纹孔，方便模具吊装与上机安装。从设计细节来看，分型面设置在螺母法兰端面位置，分型面贴合精度控制在0.02mm以内，避免合模时出现飞边问题，分流道采用圆形截面设计，流道表面抛光至Ra0.8，减少塑胶流动阻力，浇口位置选择在螺母法兰侧边缘，浇口痕迹小，后续去除浇口的工作量低，不会影响螺母的装配精度。模具的顶出机构采用顶管顶出结构，顶管套在螺纹镶件外侧，顶出时受力均匀作用在螺母法兰端面，避免顶出过程中塑胶件出现变形、顶白等缺陷。导柱导套采用标准模架配件，配合间隙控制在0.01-0.02mm之间，

　　合模过程中可实现精准导向，避免定动模错位导致的产品壁厚不均问题。模具的各层板件之间设置了定位销，确保板件组装时的位置精度，所有成型镶件均采用淬火钢材制作，表面做氮化处理，提升耐磨性能，满足大批量生产的使用寿命要求。在实际生产场景中，这套模具可适配PP、ABS、PA66等常用注塑原料，生产出的M8塑胶螺母内螺纹精度可满足6H级公差要求，法兰端面的平面度控制在0.05mm以内，可直接与对应规格的螺丝配合，装配到通讯设备壳体、小型家电结构件上，无需额外的二次加工。针对带金属嵌件的生产需求，动模侧还预留了嵌件安装定位位，可在合模前将金属螺母嵌件放置到定位位上，合模后直接注塑成型塑胶包胶螺母，拓展了模具的适用范围。模具的排气槽开设在分型面的熔体流动末端，排气槽深度控制在0.02mm，既可以顺利排出模腔内的空气，避免产品出现烧焦、缺胶等缺陷，又不会出现溢料问题。整套模具的结构紧凑，没有多余的冗余设计，所有易损件均采用标准件，后期维护更换十分方便，适合小型注塑加工厂进行批量连续生产，生产过程中工艺参数调整窗口宽，对注塑机的参数控制精度要求不高，普通操作人员经过简单培训即可完成上机操作与生产调试。
