多层叠装式精密注塑成型模具结构

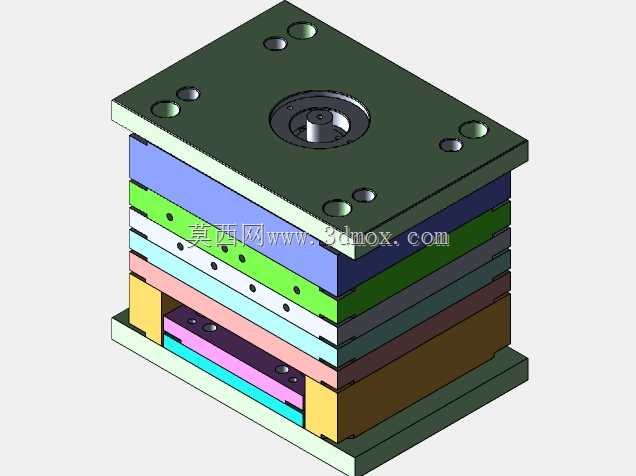

　　这套叠层式注塑模具结构，主要面向小尺寸精密塑胶件的批量注塑生产场景，常见于消费电子小型结构件、通讯类塑胶配件、精密接插件外壳的成型工序，相比单层模架能在同等注塑机锁模行程下，提升近一倍的模腔排布容量，有效降低单位塑件的成型能耗与机台占用成本。从结构分层来看，整套模架采用上下对称式叠层布局，最上层为定模固定板，中心开设主流道衬套安装位，周边均匀分布6组内六角螺钉过孔与定位销孔，用于和注塑机定模板的定位、锁固，保证射嘴与主流道的同轴度偏差控制在0.02mm以内，避免射胶过程中出现溢料、流道偏移问题。中间分层结构依次设置定模板、流道推板、两组动模型腔板、顶出机构承板、动模固定板，各层板件之间通过精密导柱导套实现合模导向，导柱采用分段式适配设计，每一层合模行程都对应独立的导向配合段，避免长导柱在多层叠装过程中出现挠度变形，保证反复开合模过程中的定位精度稳定在0.01mm级。

　　在功能设计上，每层型腔板都可独立布置成型模腔，流道系统采用热流道对接冷流道的组合方式，主流道从定模衬套进入后，通过分流道板将熔融塑胶均匀分配到上下两层的各个模腔进胶点，进胶方式采用侧浇口设计，适配小型薄壁件的填充需求，能有效减少浇口残留对塑件外观的影响。顶出机构采用分层联动顶出设计，通过注塑机的顶杆推动动模侧的顶出板，同步带动两层型腔对应的顶针、推块动作，保证两层塑件在开模后能同步完成脱模，避免出现单侧顶出导致的塑件变形、卡模问题。冷却水路采用分层独立循环设计，每一块型腔板都加工有随形布置的冷却水道，进出水接口统一设置在模架侧端，通过快插接头对接模温机管路，能将成型过程中模温波动控制在±5℃范围内，有效缩短塑件冷却定型周期，提升整体成型效率。

　　从安装边界尺寸来看，整套模架的长宽基准尺寸适配160吨级卧式注塑机的拉杆间距，上下叠装后的总合模厚度处于注塑机的最大最小模厚调节区间内，开模行程预留足够的取件空间，能配合机械手完成自动取件作业，适配全自动化注塑生产车间的流水线作业需求。各层板件的边角都做了C2倒角处理，避免模架吊装、装配过程中出现磕碰划伤，导柱端部做了导入锥度，方便车间装配时快速对位，减少人工装配的对位难度。在结构强度设计上，定动模固定板都采用了加厚处理，承受注塑机锁模力时的最大变形量控制在0.03mm以内，避免长期生产过程中出现模板变形导致的飞边、塑件尺寸超差问题。各模板之间的定位销采用过盈配合安装，螺钉锁附扭矩按照模架螺丝的标准扭矩值设置，保证长期反复开合模过程中板件之间不会出现移位松动。这套结构的设计思路核心是在保证成型精度的前提下，最大化利用注塑机的锁模与开模行程空间，相比同规格单层模架，生产效率提升明显，同时模架的通用化程度较高，只需要更换对应层的型腔镶件，就可以适配不同结构的小型塑胶件成型需求，减少模架重复投入的成本，适合多品种小批量的精密塑胶件生产场景使用。
