笼式镂空汽车发动机外罩骨架

　　该结构件面向车辆前部动力舱覆盖系统的前期方案验证，核心并不是传统意义上整块封闭的发动机盖外板，而是一套承担轮廓支撑、蒙皮定位和铰链承载的笼式骨架。实际装车或样车试制时，骨架外侧会再铺设非抗性柔性覆盖材料，因此金属或打印骨架不需要同时承担完整风阻面的封闭职责，设计重点转向边界形状、网格刚度、安装点位和人员操作空间。

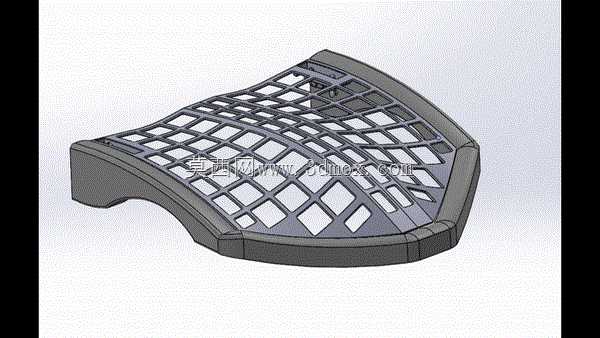

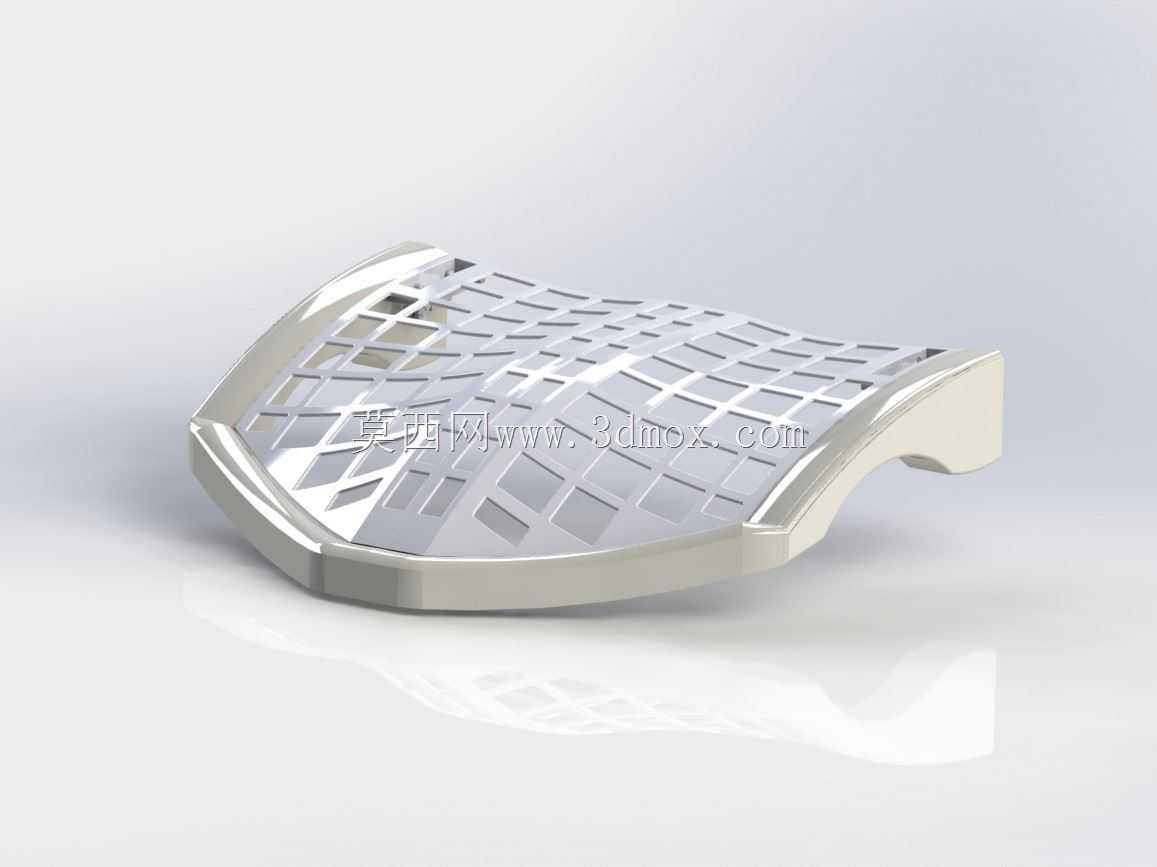

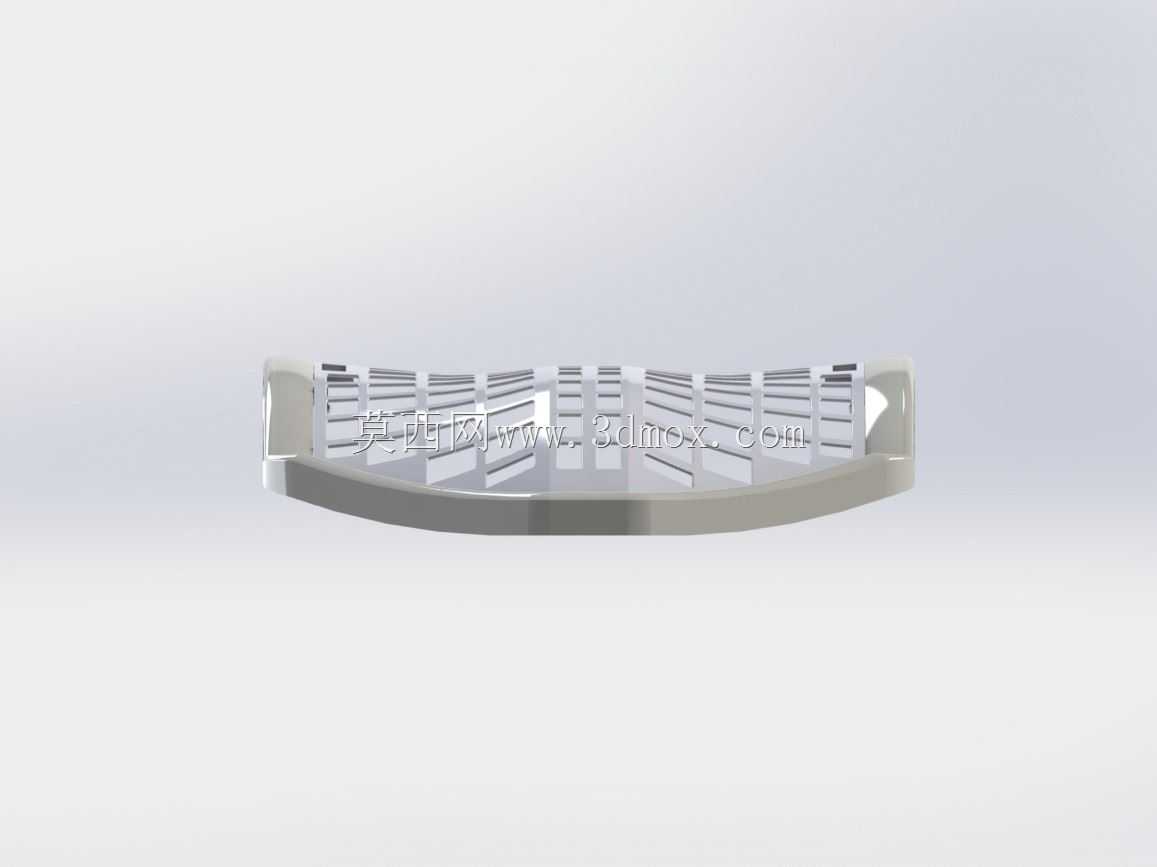

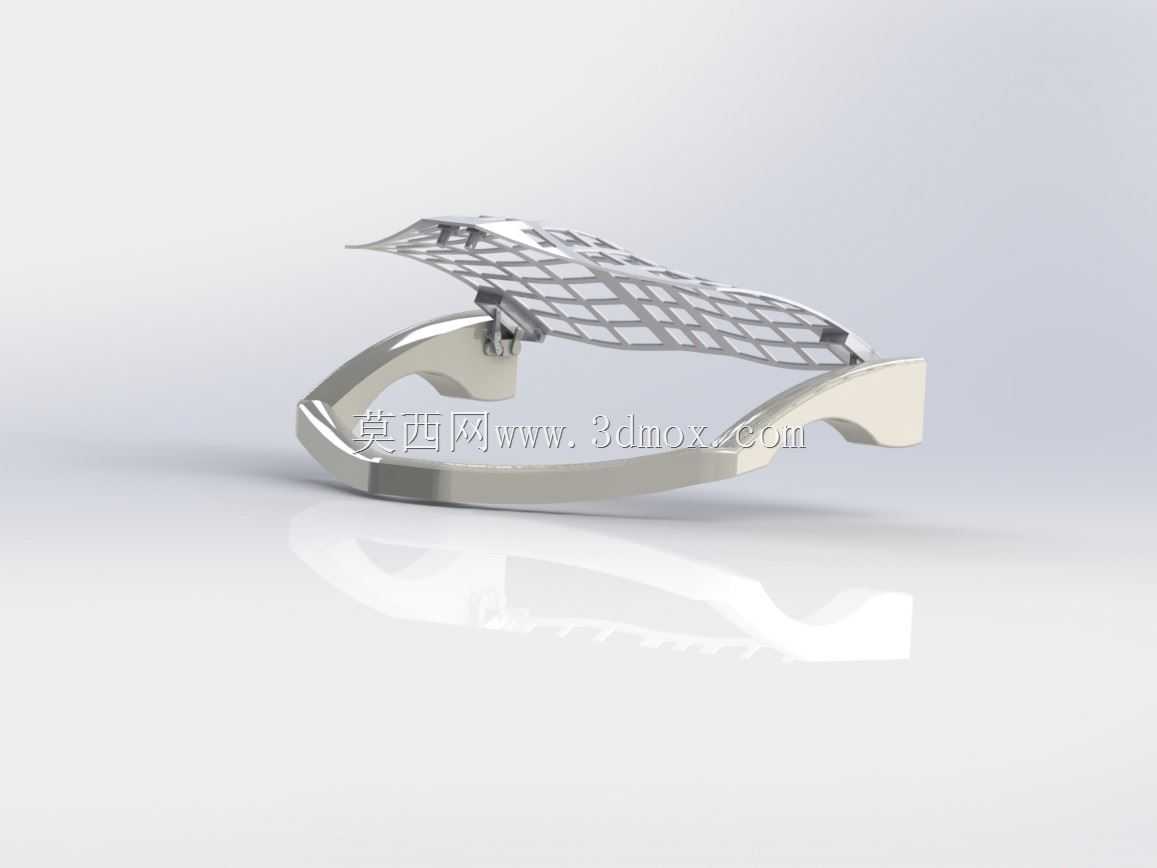

　　从使用场景看，这类结构更适合概念车、教学样车、小批量改装车以及增材制造验证件。发动机舱位于车辆前部，罩体需要在日常检修时开启，在闭合状态下覆盖动力总成上部区域，并为外层饰材提供稳定附着面。骨架前缘顺应车头横向弧线，后缘靠近风挡下沿方向设置抬升边界，两侧向下收束，形成与翼子板、前围和大灯区域相协调的安装间隙。罩体中部采用大面积交错网格，既减轻自重，也让外层材料铺设后仍能通过骨架获得连续支撑，避免薄型蒙皮在局部出现塌陷。

　　功能上，骨架承担三类载荷。第一类是自重与外覆材料重量，网格梁在纵横方向交错布置，使载荷能够沿多条路径传递到侧边加强梁；第二类是开启、闭合过程中的操作载荷，铰链区域和人手施力附近需要保留更高局部刚度；第三类是低速接触与维护时的临时载荷，虽然该件不作为承受碰撞冲击的主承力件，但边缘梁仍需维持罩体形状，防止轻微按压后产生明显永久变形。模型中侧边连续梁较网格肋条更宽，前缘和后缘也形成封闭或半封闭边框，这种布置符合覆盖件骨架“边缘强、中间轻”的常见受力逻辑。

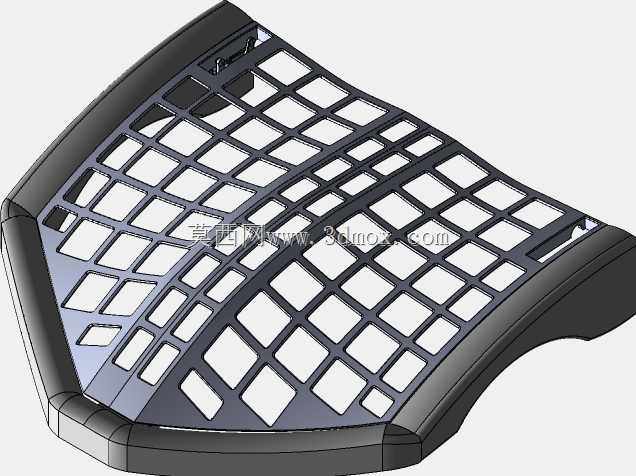

　　设计思路上，笼式方案把实体罩壳拆成“支撑框架+外部覆盖层”。若采用整块实体罩，曲面虽然完整，但重量、材料消耗和打印时间都会增加；若只做简单边框，中部柔性覆盖物又缺少依托。交错网格在二者之间取得平衡：肋条沿罩面曲率起伏布置，既不是平面格栅，也不是随意装饰纹，而是随发动机罩三维曲面连续变化。网格开口形状受曲面法向和肋条走向影响，在不同视角下呈现菱形或梯形变化，这要求建模时先建立主曲面，再在曲面上投影骨架路径，最后通过扫掠或加厚形成实体肋。

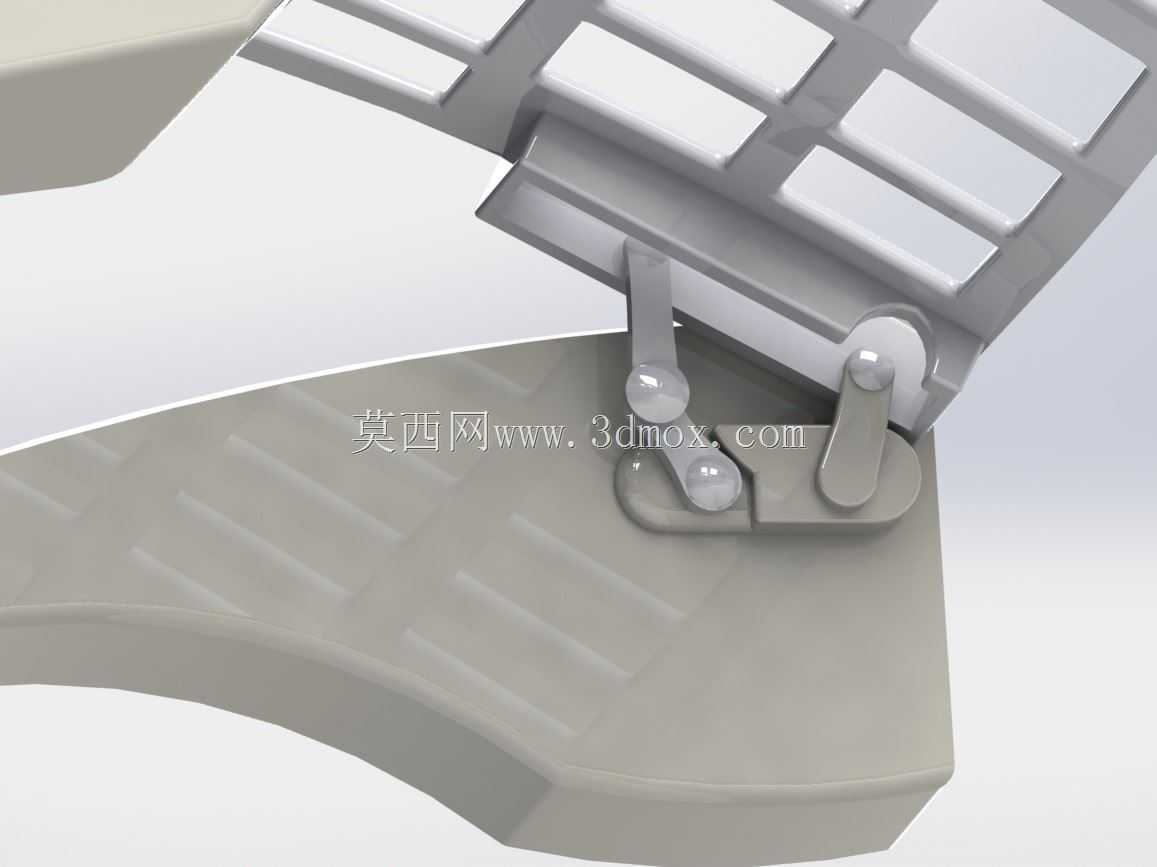

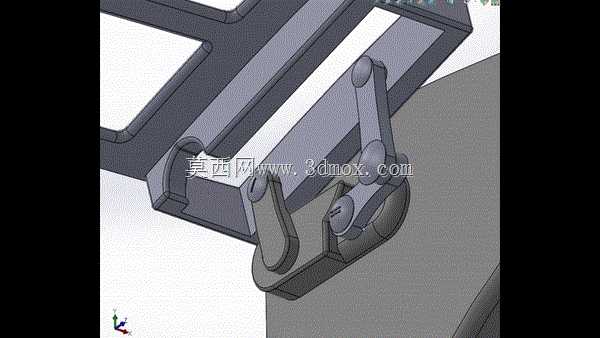

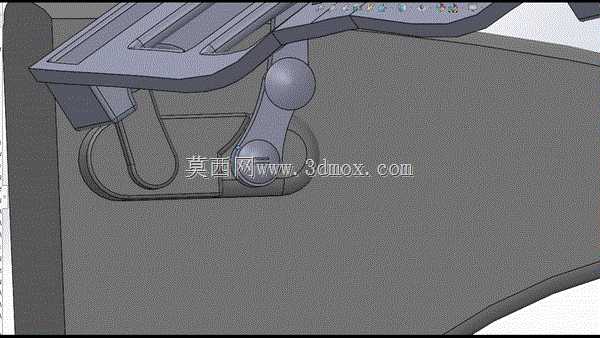

　　铰链系统是该罩体能够实际使用的关键。罩体后部需要与车身前围或铰链支座形成转动关系，开启时绕近似横向轴线抬起，前部则承担锁扣或手动定位功能。建模时应重点控制铰链安装面的平面度、孔位间距以及罩体开启轨迹。若铰链点位置过低，罩体后部可能与风挡下沿或装饰板干涉；若铰链轴线与罩体曲面边界不平行，开启过程中两侧间隙会不均匀。骨架后部应在铰链座附近设置局部加厚块或加强肋，把集中载荷扩散到侧梁和后边框，避免连接点成为薄弱区域。

　　机罩座的作用体现在闭合状态的定位与支撑。前部或侧部需要与车身支座、缓冲胶垫或锁止机构对应，使罩体关闭后不会前后窜动。安装边界方面，罩体整体宽度应覆盖发动机舱上部主要检修区域，两侧与翼子板保留均匀间隙；前缘高度需避让大灯、前格栅和前脸饰件；后缘开启时需留出足够翻转角度，便于检修人员接触发动机、冷却液加注口、制动液罐或电气盒。由于外层还要铺设非抗性材料，骨架外缘最好设置压边、粘接面或机械固定点，使蒙皮在张紧后不会滑移。

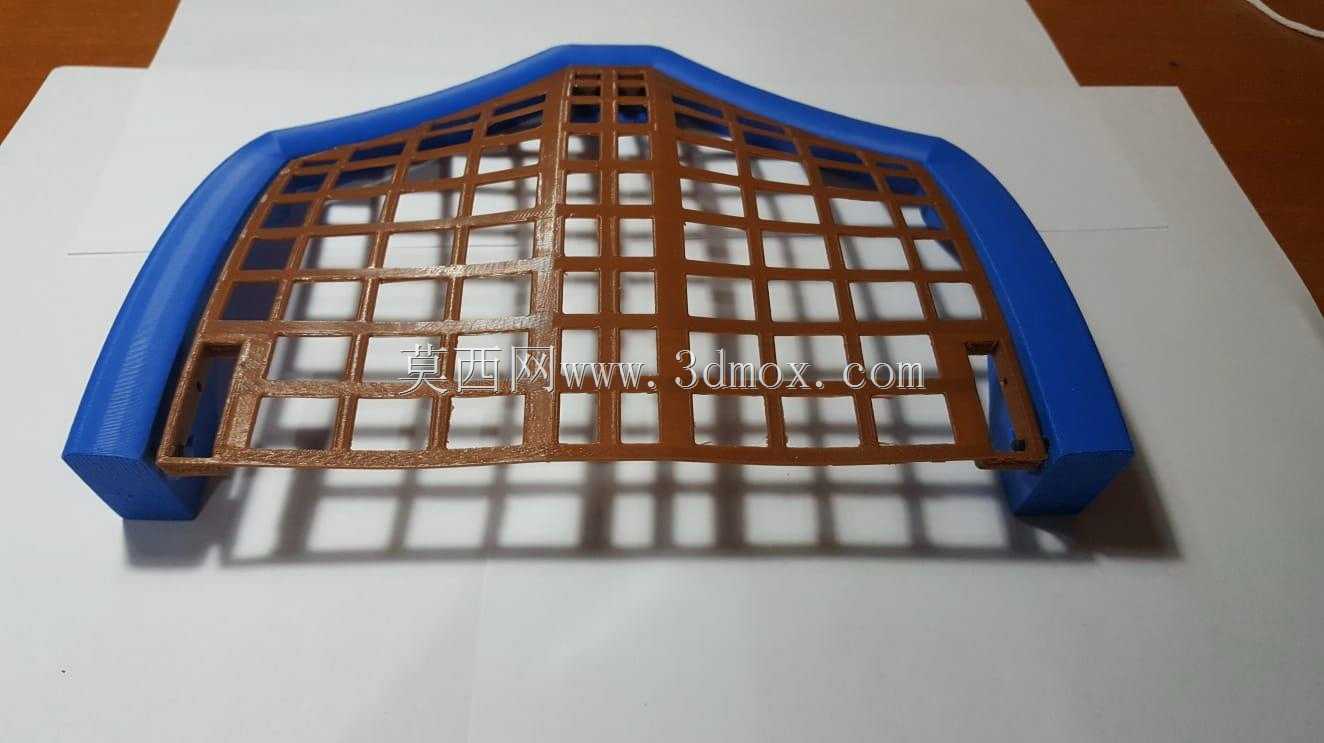

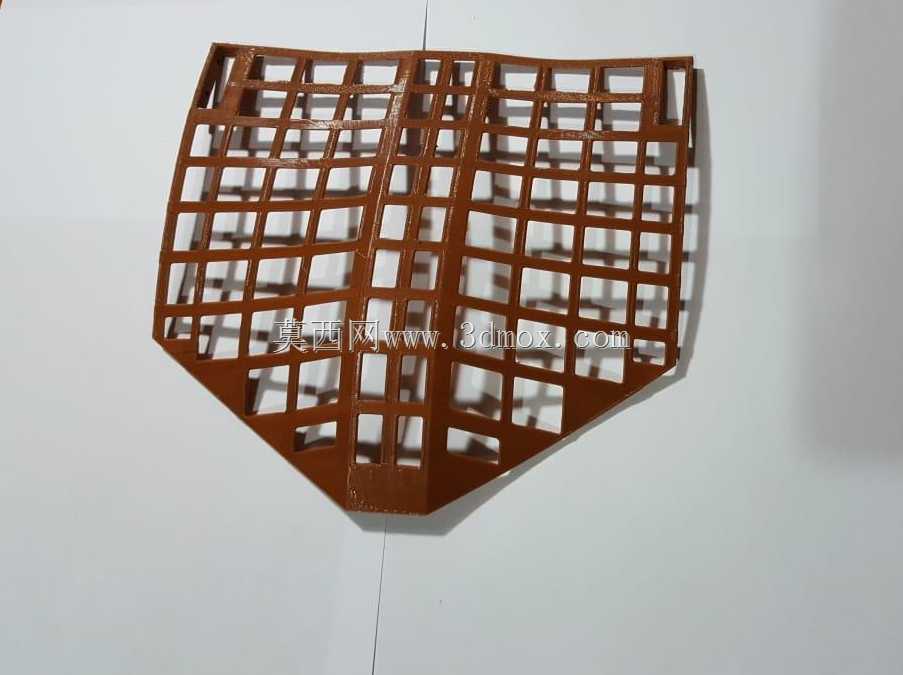

　　从三维结构实现角度看，该件适合先按车身造型面确定外轮廓，再逆向划分承载梁和镂空区。侧梁可采用较厚截面，负责整体抗弯；中部网格肋条截面可适当减小，以控制重量；铰链、锁扣和支座连接位置则使用实体凸台。若采用3D打印制作，需注意肋条交汇处的材料堆积、悬垂角度和打印方向；大曲率薄肋在平放打印时变形较小，但后期装配孔可能需要二次加工。若转入正式车用金属件设计，则可将该骨架作为轻量化内板概念，进一步评估冲压、铸铝或型材焊接工艺的可行性。

　　整体而言，该模型的价值在于展示了一种非传统发动机罩实现路径：以笼式保持架确定造型和刚度，以外部覆盖材料形成最终外观，以铰链和机罩座完成开启、闭合与定位。结构工程师在参考时，应把注意力放在曲面边界、肋条传力、铰链轴线、安装间隙和外蒙皮固定方式上，而不是把它视为单纯的镂空装饰罩。
