工件点位标记转辙加工专用设备

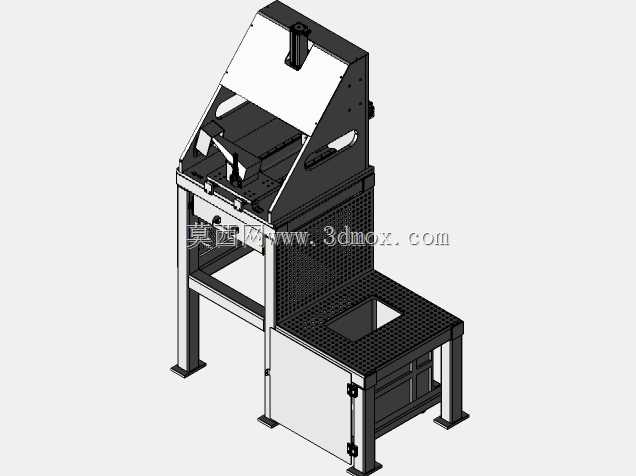

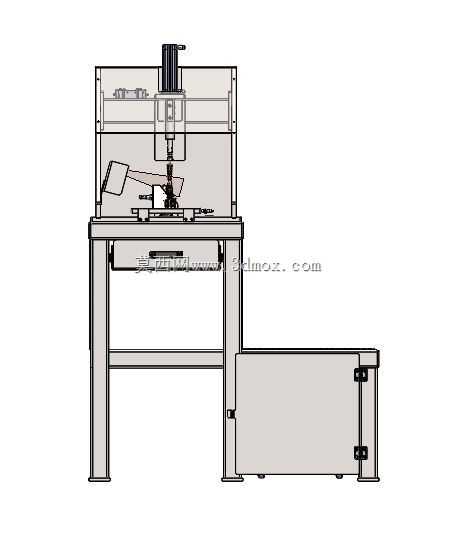

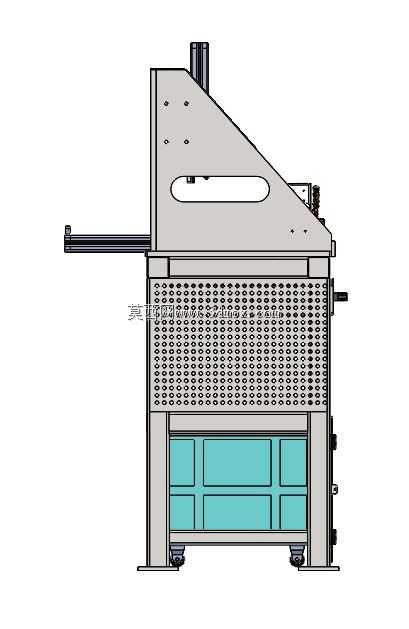

　　该设备主要面向零部件装配前的点位标记与定位辅助工序，常见于中小尺寸金属件、塑料件或组合件的预加工工位。实际产线中，这类工位往往承担装配基准确认、孔位预标识、后续安装件对位等任务，目的是让后续夹具、紧固件或外接组件能够快速落位，减少人工划线带来的偏差。设备主体采用立式框架加前置操作平台的布局，上部为执行机构安装区，可布置打点、压印或轻量钻削单元；中部为工件承托面，配合滑移导轨实现工件在作业区内的进给与定位；下部设置格栅平台和柜门，既用于承托辅助工装，也可收纳气动元件、电气控制模块或废料收集容器。从结构设计角度看，机架采用方管与板材组合焊接形式，立柱与横梁连接处保留加强筋，能够抑制执行端下压或打点时产生的振动。

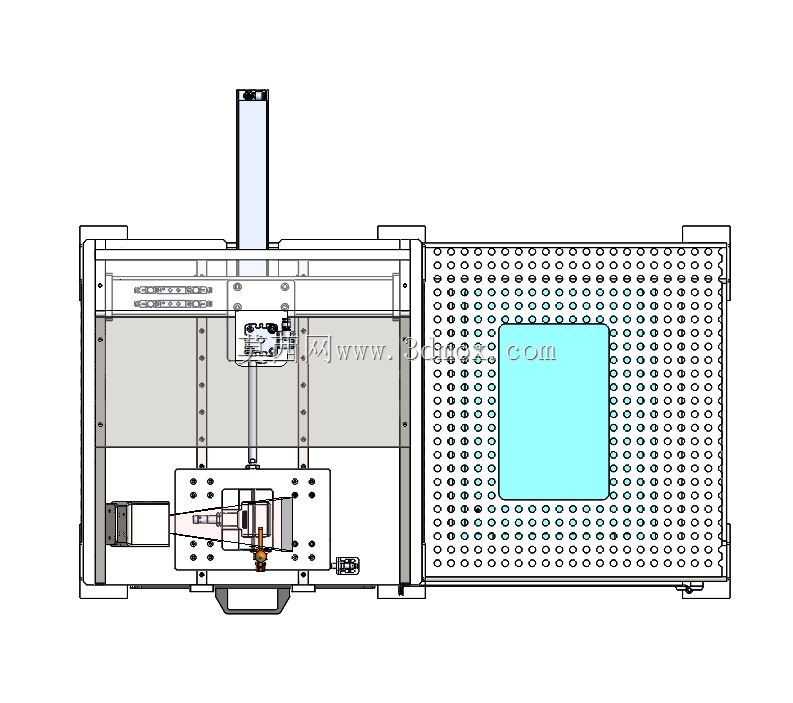

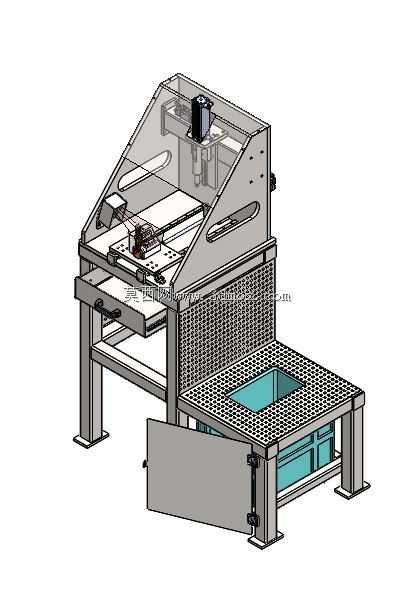

　　上部半封闭护罩围绕执行区域设置，既不影响工件取放，又能对加工碎屑、操作误触形成一定防护；护罩上预留观察口与检修开口，便于日常点检刀具、气缸或标记头状态。前侧工作台面采用平直支承结构，适合放置平板类工件，也可通过增加快换夹具适配异形件。台面下方的滑移机构承担工件换位功能，执行端固定而工件移动的方案有利于压缩上部悬臂长度，提升点位重复精度。格栅平台采用镂空板面，能够让切屑、冷却液或标记废液下落，避免在操作面积存；下方柜体可作为阀岛、气源处理件或小型电控箱的安装空间，使整机外管线更少，现场布置更整洁。支腿底部设置安装板，设备就位后可通过地脚螺栓固定于地面，减少连续作业时的位移。安装边界方面，整机占地由机架支腿外轮廓、

　　前侧抽拉台面和开门空间共同决定，布置时需在前方预留工件上下料距离，在右侧或后侧预留维护开门距离，上部需保证执行元件升降与护罩拆装空间。若接入气动系统，应在机架附近预留气源接口；若采用电控打点单元，则需考虑线缆从下部柜体至上臂执行端的走线通道。该结构在建模时需要重点关注导轨行程与执行端作业范围的匹配关系、护罩与运动部件的安全间隙、格栅平台承重位置以及柜门开启角度。对于需要改造为自动化工位的场景，可在台面上增加定位块、压紧钳或仿形治具，也可将执行端替换为冲孔、打标或检测探头，从而服务于不同产品的装配前基准加工。
