中速全自动纸杯成型生产线

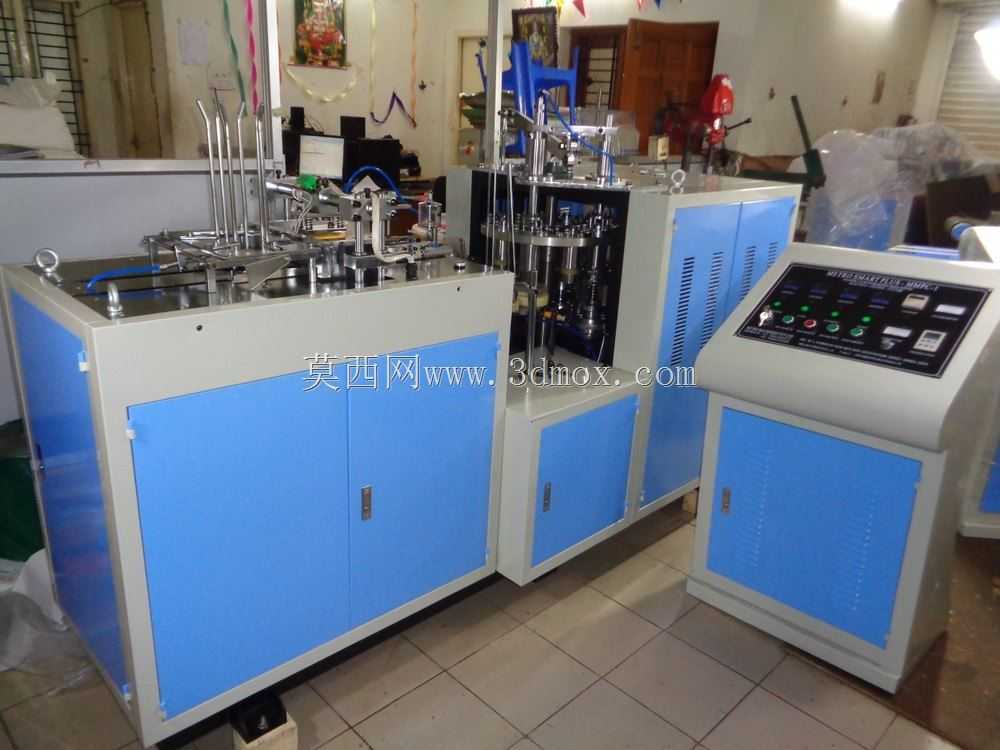

　　该套设备为中速型全自动纸杯成型机组，主要面向一次性纸质杯具的规模化连续生产场景，适用于茶饮、咖啡、快餐及食品包装等行业的杯体制造环节。整机由主机成型单元、独立控制柜、输送整理台及气动送料管路组成，可完成从纸片进给、封合、卷边到成品输出的完整工序，适配4盎司至20盎司范围内多种规格杯型，通过更换模具与调整参数即可实现不同容量产品的切换。

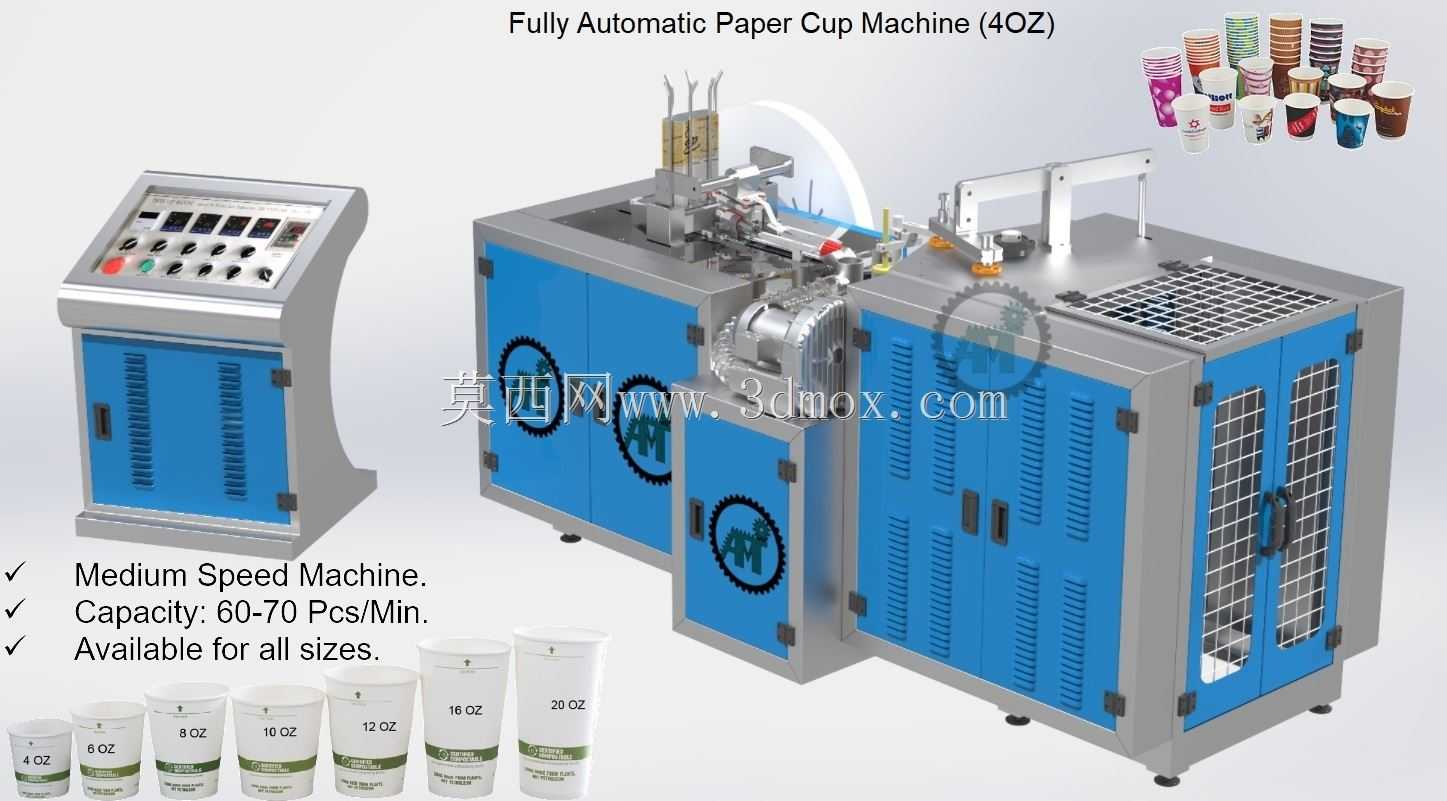

　　从结构布局来看，主机采用一体式框架焊接后加工，关键传动面经二次铣削以保证齿轮与凸轮轴的同轴度。机身外侧设置透明检修门，既满足安全防护要求，也便于日常观察封合、卷边等核心工位的运行状态。控制柜采用斜面操作面板设计，按钮、触摸屏与急停装置按操作频次分区布置，柜体下部预留散热通道，适合车间长时间连续运行。右侧成品输出台采用不锈钢台面与带脚轮支撑结构，方便与后续计数、包装工位对接，也可根据产线布局调整摆放位置。

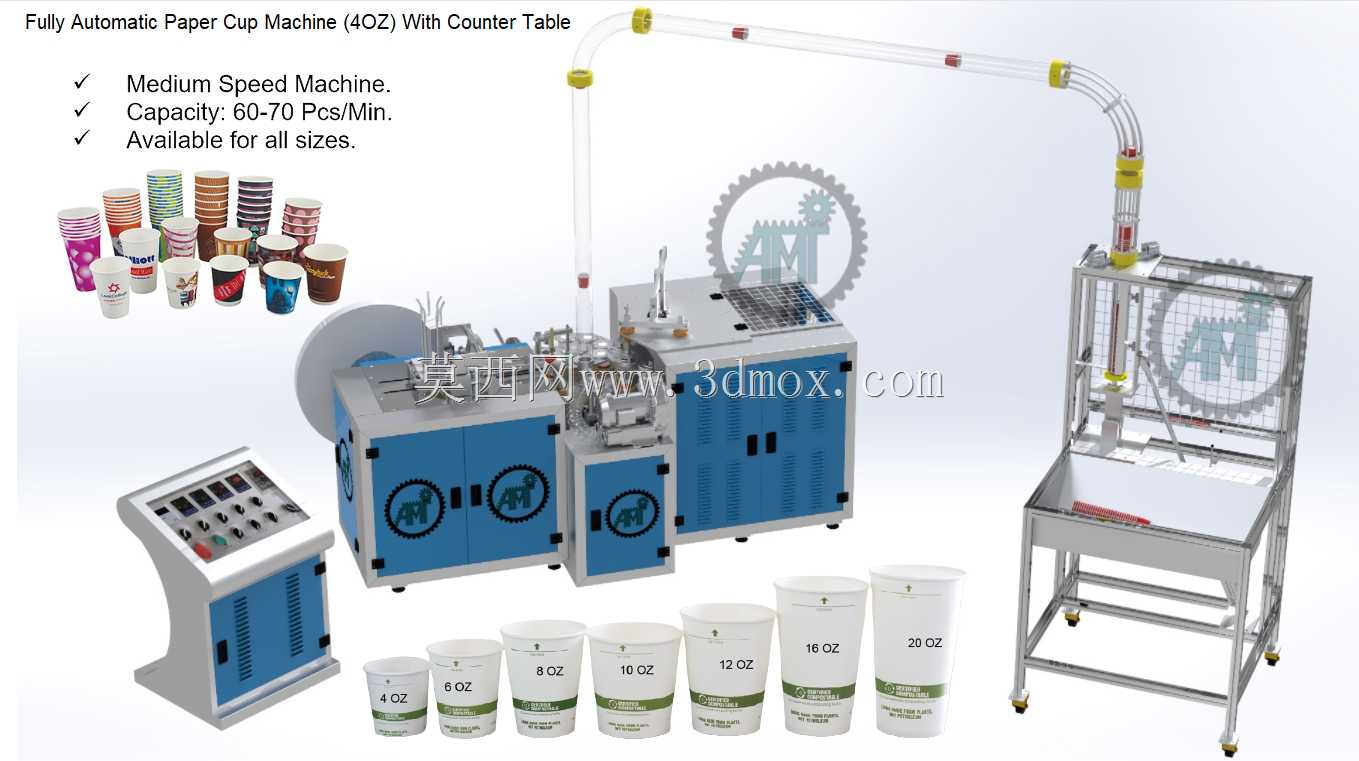

　　送料系统通过透明管道将坯料输送至成型工位，管路中设置检测节点，可实时反馈供料状态，减少空打与误送料风险。主机内部集成齿轮、凸轮、连杆及热封组件，运动节奏按60至70件/分钟的节拍进行匹配，各执行机构在时序上相互锁合，避免封合、折底、滚花等动作发生干涉。设计中重点考虑了纸杯成型过程中的热压稳定性，封合位置的压力与温度可分区调节，以适应不同克重纸杯原纸及PE涂层材料的工艺要求。

　　在安装边界方面，主机与控制柜、输出台需预留操作与维护空间，侧面应留出检修门开启距离，后部需布置气源、电源及排风接口。设备底部设置可调支撑，用于校正水平并吸收高速运转时的振动。气动管路与电气走线分离布置，既降低热辐射对线缆的影响，也便于故障排查。整机三维结构完整呈现了钣金护罩、传动组件、操作面板、输送台及检测元件的相对位置，可直接用于产线规划、机构校核与非标自动化方案评估，为纸杯生产设备的选型、改造及虚拟调试提供直观的结构参考。
