金属检测不合格品自动剔除收纳机

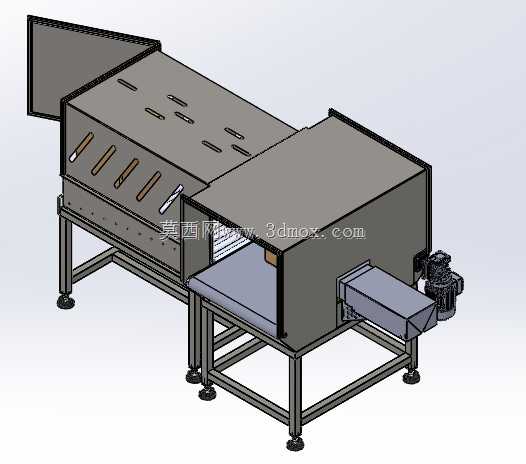

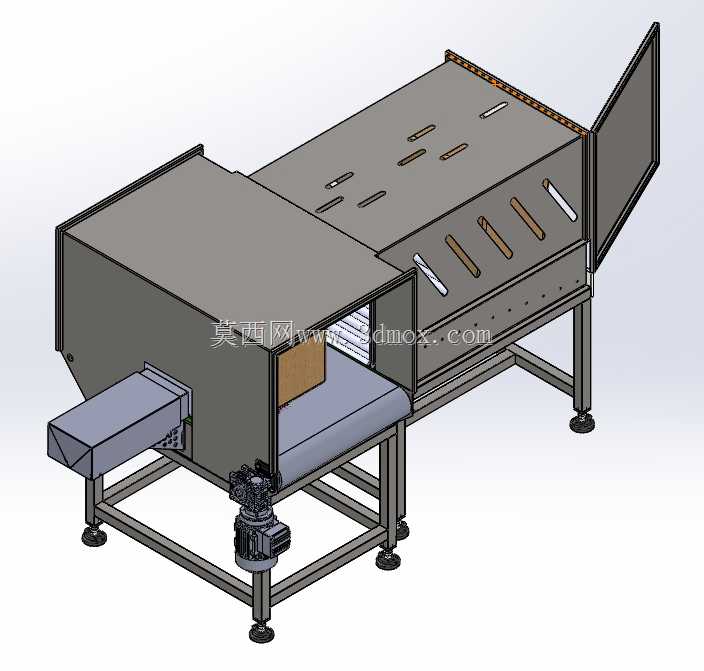

　　该套设备面向食品、日化、医药包装、小件五金装配等连续生产场景，布置在成品包装线后端，当流经检测通道的产品被判定混入金属异物时，无需人工介入即可将不合格品从主输送流路中分离，送入独立的拒收箱体暂存，避免不良品流入后续装箱、码垛环节。整机采用分段式布局，前段为金属探测主机段，后段衔接剔除执行与收纳工位，两段机架通过地脚支撑独立调平，现场对接时可根据原有生产线的输送高度调整支腿长度，适配不同厂区的线体高差。

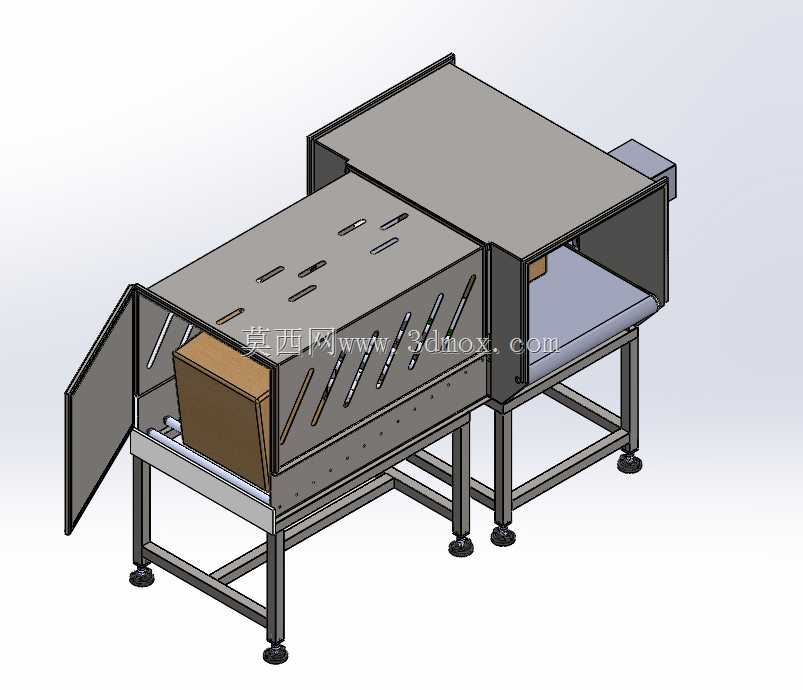

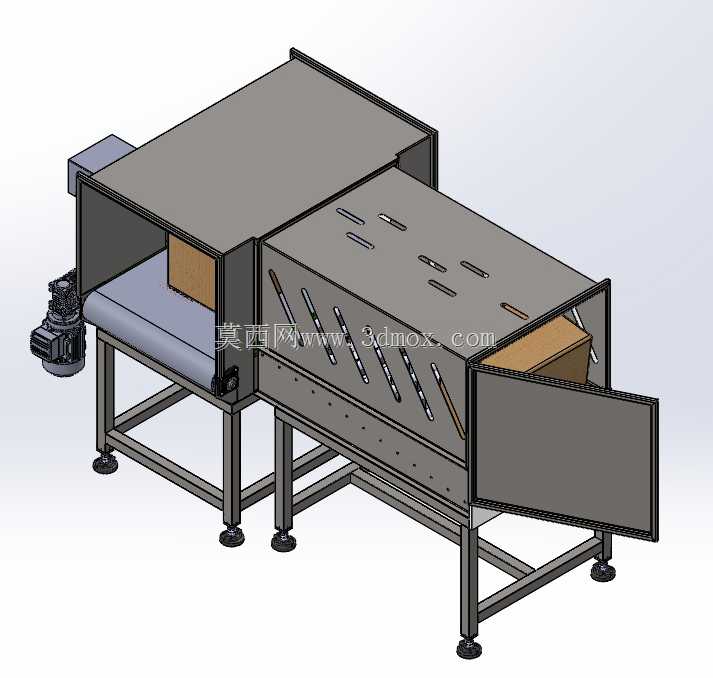

　　从结构设计逻辑来看，检测段的护罩采用折弯钣金拼装，侧面开设多组长条散热槽，既为探测模块内部电路提供通风路径，也减少整机封闭罩壳的共振异响；输送面采用平皮带承载，皮带两侧设置导向挡边，防止软包装产品在高速通过时跑偏偏移。剔除工位旁设置可开合的箱门，废品收纳箱推入工位后由定位挡块限位，门板关闭后形成半封闭遮挡，避免剔除动作将产品弹出至设备外部，日常清理箱内积存不良品时可直接拉开侧门取出箱体，无需拆解输送段护罩。

　　机架主体采用方管焊接框架，底部配置可调脚杯，安装时先以水平尺校准两根纵梁的平行度，再锁紧脚杯螺母，保证皮带运行时不会出现跑偏蹭边的问题。检测通道的贯通高度与宽度按照常规盒装、袋装产品的外轮廓预留余量，现场选型时只需确认待检产品的最大外形尺寸不超过通道边界，即可直接对接现有生产线。剔除执行区域的护罩做了加高处理，将动作机构完全围挡在内，既符合车间安全防护要求，也能阻挡产品剔除过程中产生的碎屑飞溅。

　　设备的安装边界需在产线规划阶段提前预留：整机沿输送方向的长度需覆盖探测段与剔除段的总行程，宽度方向要在护罩外侧预留至少半米的维护空间，用于日常抽出收纳箱、检修皮带张紧机构；高度方向从脚杯底面到护罩顶部的尺寸，需匹配车间原有线体的过桥高度，避免产品从上游线体过渡时出现跌落卡滞。输送框架的侧梁上预留了多组安装孔位，可根据后续工艺需求加装导向护栏、计数传感器或者喷码固定支架，拓展性较强。

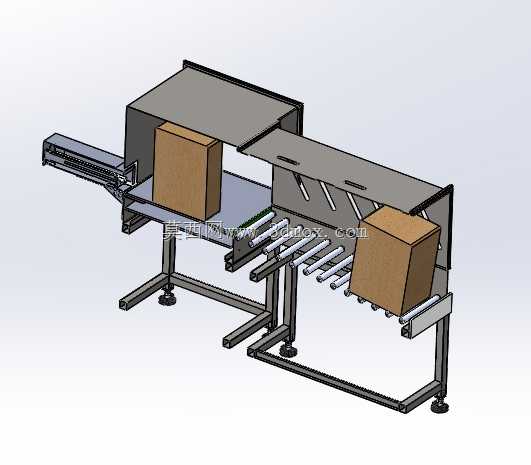

　　在实际产线运行中，合格品会沿皮带持续向后输送进入下一道工序，触发金属检测报警的产品则在到达剔除工位时被分流推入收纳箱，整个过程不会中断主线的连续生产。钣金护罩的分体式设计让内部探测组件、输送辊筒的维护拆装更为便捷，松开周边的紧固螺丝即可取下对应罩壳，无需整体吊装设备。支腿底部的脚杯采用大直径橡胶底盘，既可以补偿车间地面的不平整度，也能缓冲设备运行时的轻微振动，保证检测模块的工作稳定性。
