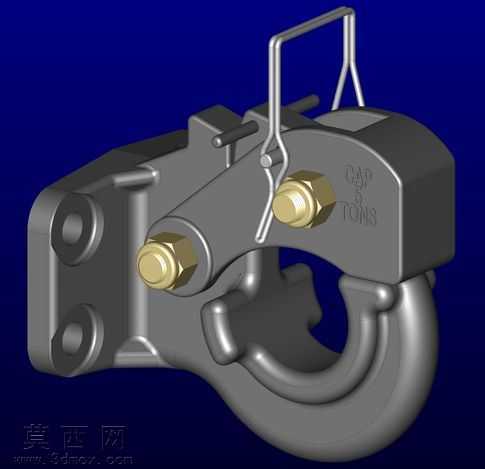

五吨级牵引枢栓挂钩三维结构设计

本作品为五吨额定载荷的牵引枢栓挂钩三维建模作品，建模过程中严格遵循机械构件的实际尺寸比例与装配逻辑，首先通过草图绘制勾勒挂钩主体的轮廓曲线，对钩体的弧形承力段做了曲率优化，确保承力时应力分布均匀，避免局部应力集中引发的结构失效。建模阶段对各个零件做了独立的参数化建模，包含钩座主体、枢轴螺栓、防脱卡扣、锁紧螺母等独立构件，每个零件的配合公差都按照实际五金配件的装配要求做了预留，可直接用于装配干涉检查与工程图导出。材质渲染阶段，对主体铸钢部件做了哑光金属材质调整，还原铸钢件表面细微的磨砂质感与金属反光特性，黄铜锁紧螺母部分单独赋予黄铜材质，调整了金属粗糙度与高光参数，区分不同金属部件的视觉差异，防脱钢丝卡扣做了亮面钢材的材质处理，还原弹性钢丝的表面光泽。结构设计上，枢轴采用双螺栓锁紧结构，确保钩体与安装座连接牢固，防脱卡扣采用弹性钢丝扭簧结构，可在挂接完成后自动复位锁止钩口，防止牵引过程中连接件意外脱出，安装座设置三个同轴安装孔，可适配对应规格的安装螺栓，保证与牵引基座的连接强度。设计过程中重点考量了五吨载荷下的结构强度，对钩体的受力薄弱段做了加厚处理，螺栓连接部位做了凸台加强，避免长期受载出现结构变形，整体模型结构完整，各个活动部件的运动行程都做了限位约束，可直观演示挂钩的开合锁止动作，还原实际产品的工作状态，模型细节完整，包含零件上的标识刻印、螺栓的六角特征、卡扣的弯折细节等，做到了外观与实际工业产品高度一致。
