立管储罐检修用角式截止阀结构设计

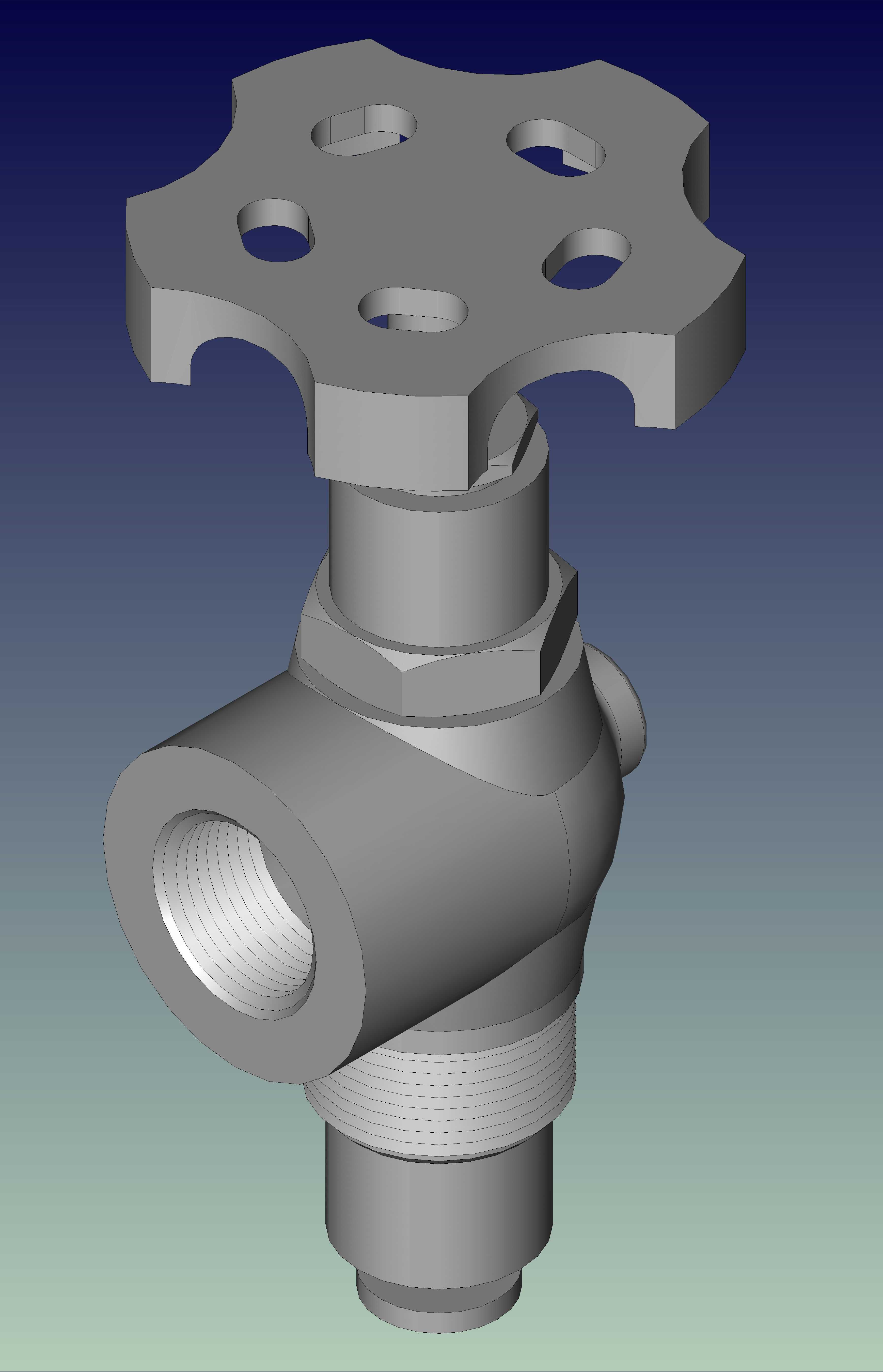

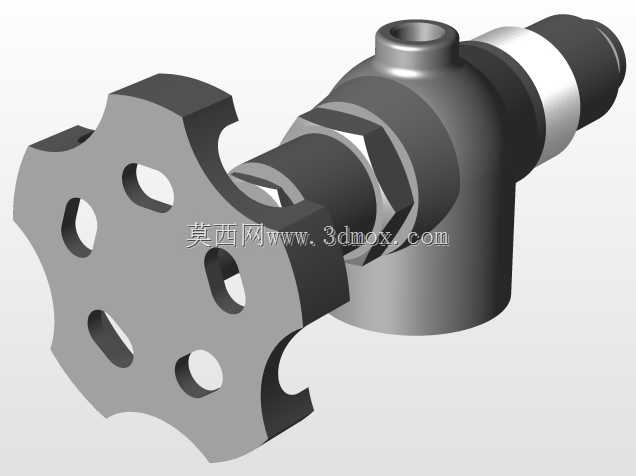

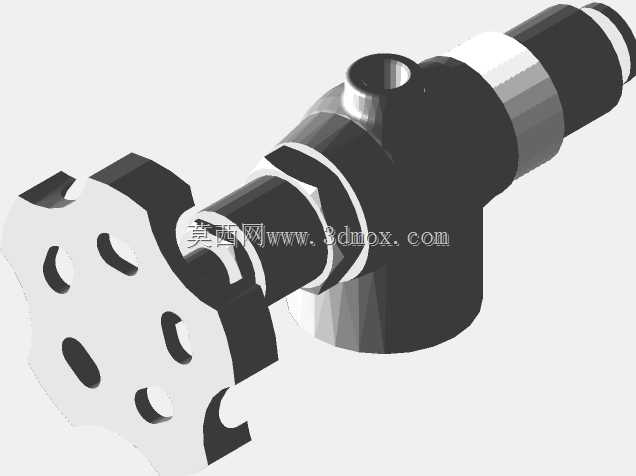

在化工储运、流体输送管线的日常运维场景里，立管与储罐连接段的检修隔断一直是现场运维的核心需求点，这款角式截止阀正是针对该场景开发的专用隔断元件。不同于常规直通式截止阀的流道布局，该阀采用角式进出口结构，侧方入口适配1-1/4MNPT外螺纹接口，下方出口适配1FNPT外螺纹接口，可直接对接立管与储罐的连接工位，无需额外加装转角接头，减少管线连接点的泄漏风险点。手轮采用多孔式轮辐结构，区别于常规实心轮缘设计，既降低了手轮自身重量，也可在带压操作时插入加力杆辅助启闭，适配现场无专用工具时的应急操作需求，手轮与阀杆的连接采用方榫配合结构，避免长期操作出现打滑空程问题。阀体内置溢流结构，在阀门关闭状态下，可平衡阀瓣前后的压差，避免储罐侧带压状态下阀瓣受压过大导致启闭卡涩，同时也能在管线超压时实现微量溢流泄压，保护下游储罐的密封结构。从安装边界来看，该阀的侧入口轴线与下出口轴线呈90度垂直布局，手轮操作空间预留充足，安装时无需为手轮操作额外预留过大的侧向空间，适配立管旁安装空间局促的储罐工位，阀体中法兰采用六角锁紧结构，可在现场直接用普通扳手完成密封填料的更换维护，无需拆解整个阀门从管线拆下。流道部分采用平滑过渡的铸造成型结构，减少流体在转角处的涡流阻力，降低输送过程中的压损，阀瓣密封面采用锥面配合结构，相比平面密封具备更好的对中自位能力，即使长期受管线振动影响，也能保证密封面的贴合度，减少内漏概率。在实际选型应用中，该阀主要用于储罐进出口的检修隔断工位，日常处于常开状态，仅在储罐检维修、管线堵漏作业时关闭，隔断上下游介质，其内置的溢流结构可在阀门关闭后缓慢泄放阀腔与储罐侧的残压，避免作业人员拆卸法兰时出现残压喷溅的安全隐患。建模过程中严格遵循螺纹接口的标准尺寸规范，所有安装配合面的公差预留符合管线阀门的通用安装要求，手轮的操作力矩经过结构校核，即使在公称压力范围内的压差下，单人无需额外加力即可完成启闭操作，阀体外部的加强筋布局兼顾了结构强度与铸件成型的工艺性，避免壁厚不均导致的铸造缺陷。
