无水氨管路用Squibb-Taylor式安全歧管阀结构

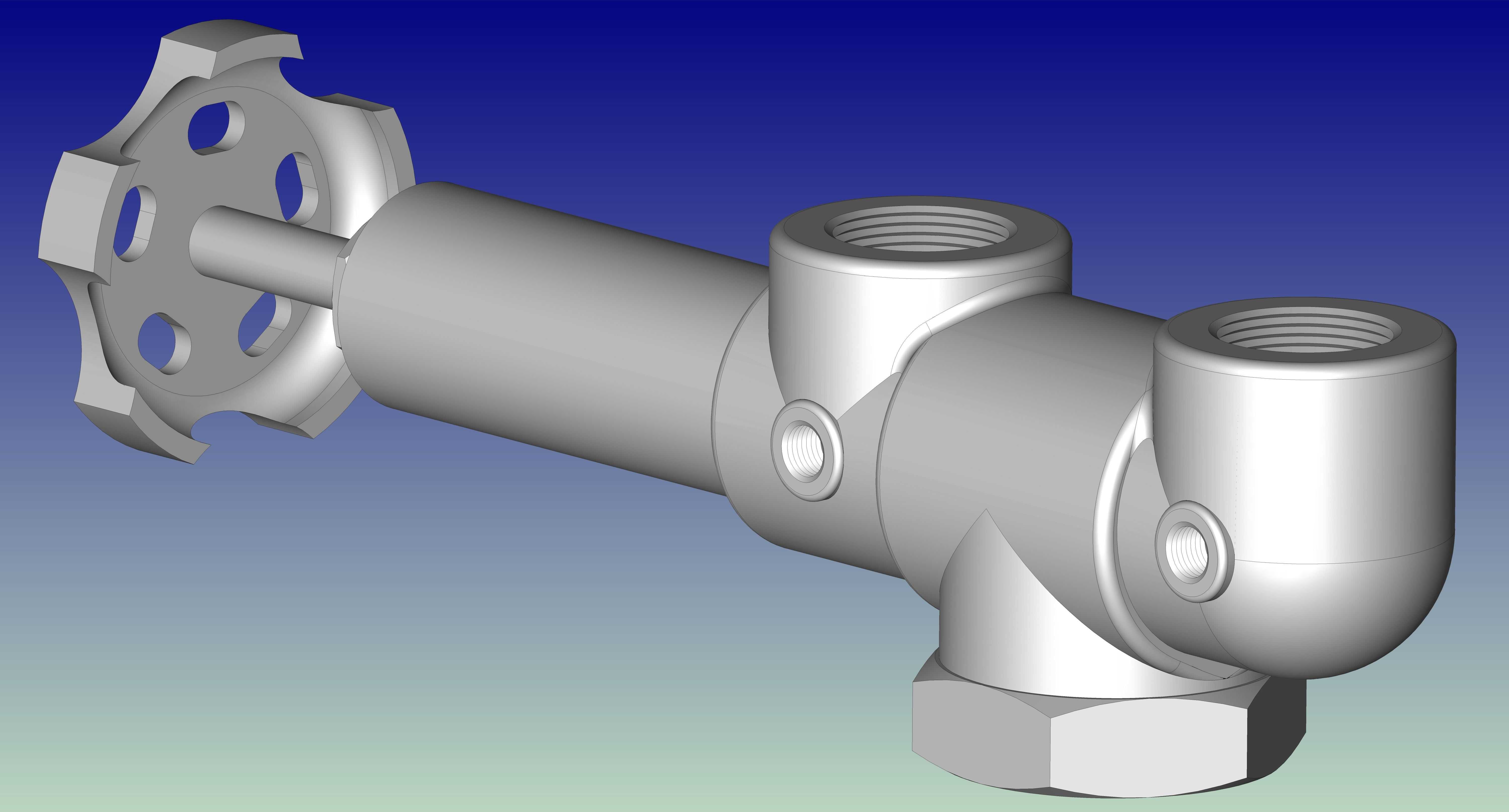

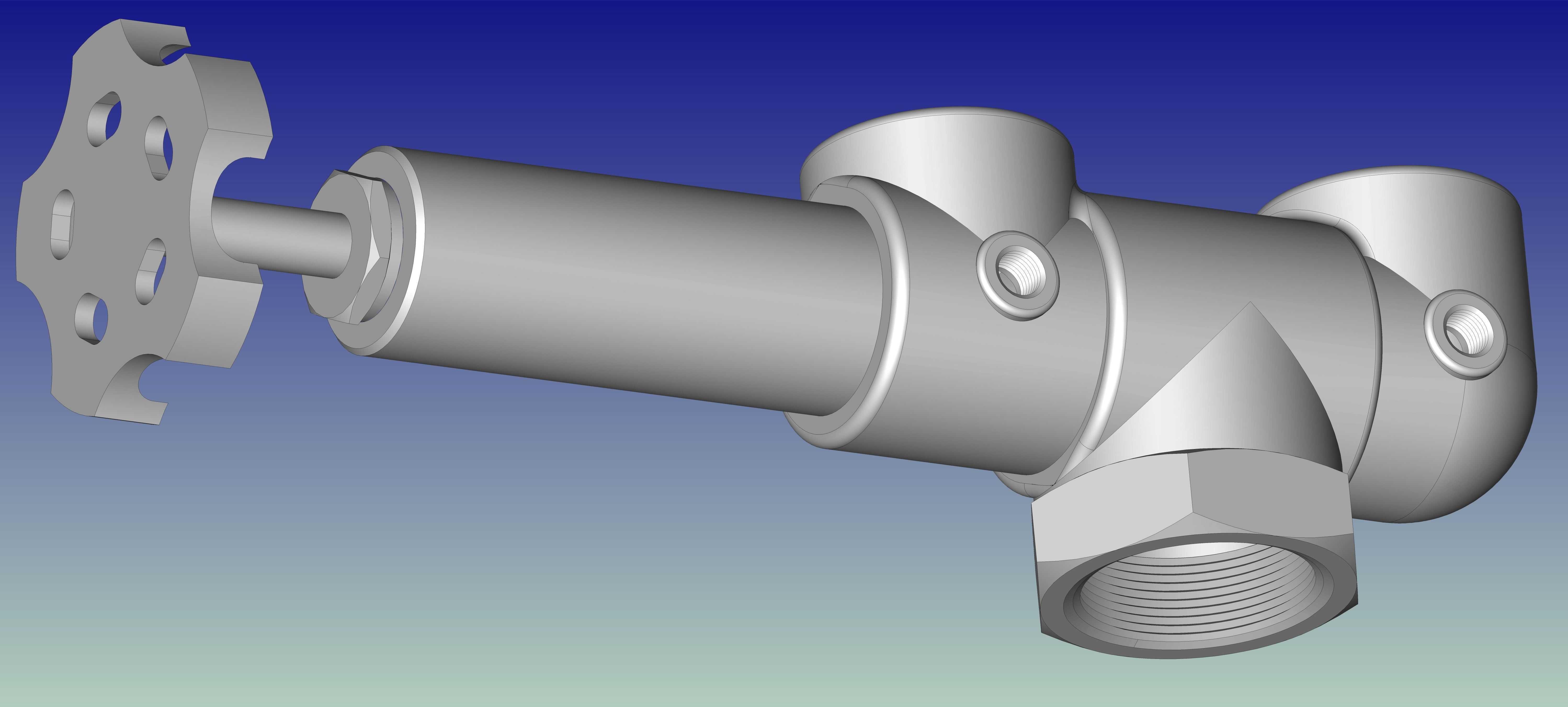

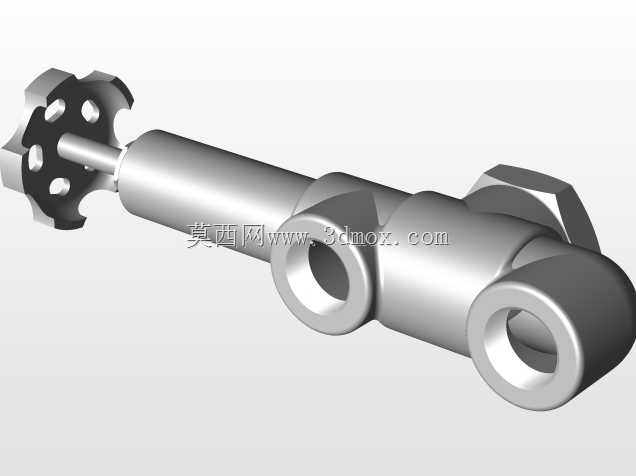

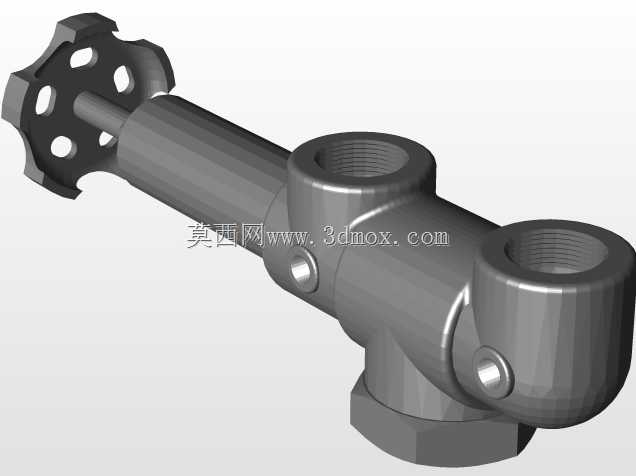

在无水氨储运、加注及工业制冷供氨管路系统中，这类歧管结构的安全控制阀是保障管路压力稳定、避免超压泄漏风险的核心部件，区别于常规单通路安全阀，它采用多接口集成式阀体设计，可同时对接两路来液与一路泄压排放通路，省去了管路中多组三通、接头的拼接工序，能有效降低氨介质管路的潜在泄漏点，这也是涉氨承压管路设计中优先选用集成阀件的核心原因。从结构设计逻辑来看，阀体采用锻造本体成型，流道做了圆弧过渡处理，避免直角流道造成的介质紊流与局部压损，手轮端采用带防滑齿槽的轮盘结构，轮盘上开设的镂空孔既可以减轻操作件自重，也能在低温工况下避免手部操作时的粘黏风险，手轮与阀杆的连接采用防脱结构，防止带压操作时阀杆飞出造成安全事故。接口尺寸采用2英寸与1.25英寸NPT锥管螺纹规格，安装时无需额外焊接，仅需配合密封带即可完成管路对接，安装边界上，阀体手轮端到尾部接口的轴向长度预留了足够的扳手操作空间，侧部两个接口的中心距经过匹配计算，可直接适配常规无水氨储罐的出口排布，不会与周边管路、支架产生安装干涉。功能层面，该阀集成了截止调节与超压泄压的双重作用，正常工况下可通过手轮调节管路通断与介质流量，当管路内压力超过设定阈值时，内置的泄压组件会自动开启，将超压介质引导至回收管路，避免罐体或管路因超压发生破裂，阀体上设置的两个测压孔可直接对接压力传感器或压力表，无需在管路上额外开孔安装测压接头，进一步简化了现场安装流程。建模过程中对阀体的铸造圆角、螺纹收尾、密封面位置都做了精准还原，所有配合面的公差预留符合涉氨阀件的设计规范，既可以作为管路系统布局设计时的选型参考模型，也能用于阀件拆解教学、虚拟装配仿真的素材，帮助设计人员在管路排布阶段提前校验安装空间，规避后期现场安装时的干涉问题。
