4英寸不锈钢法兰式液体过滤装置结构

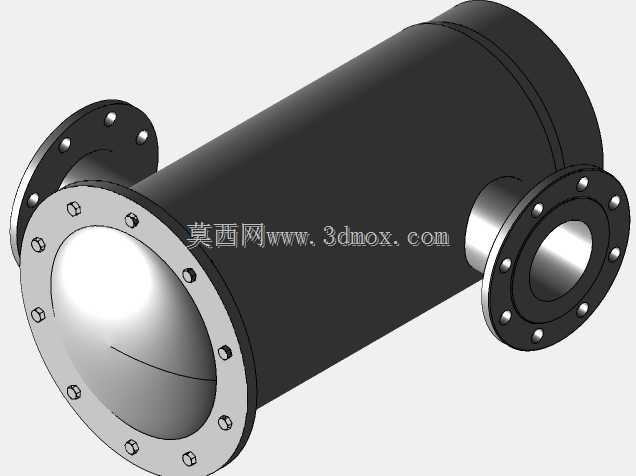

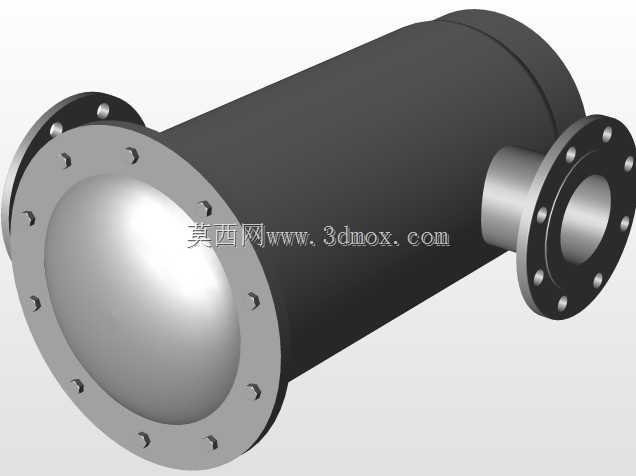

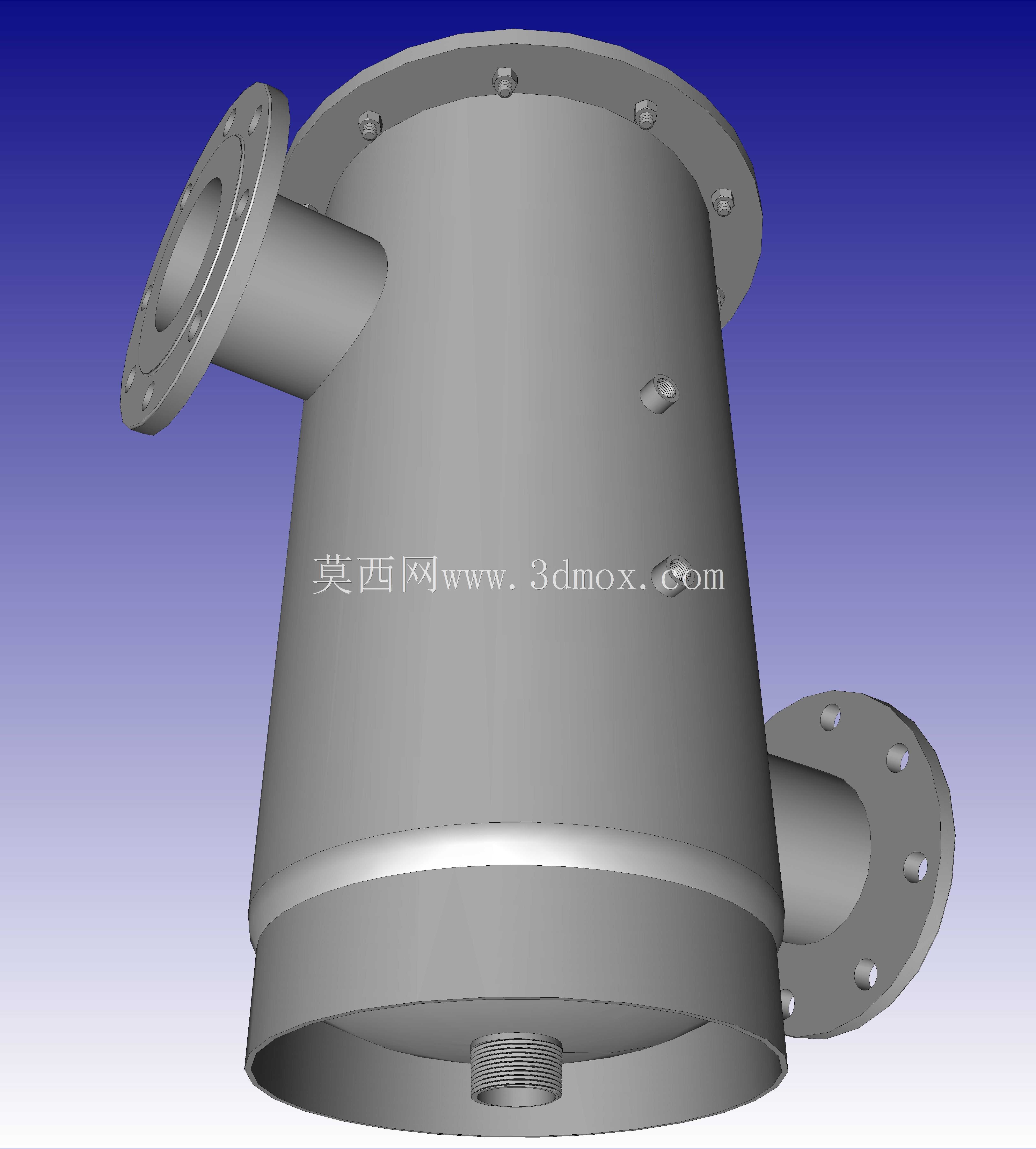

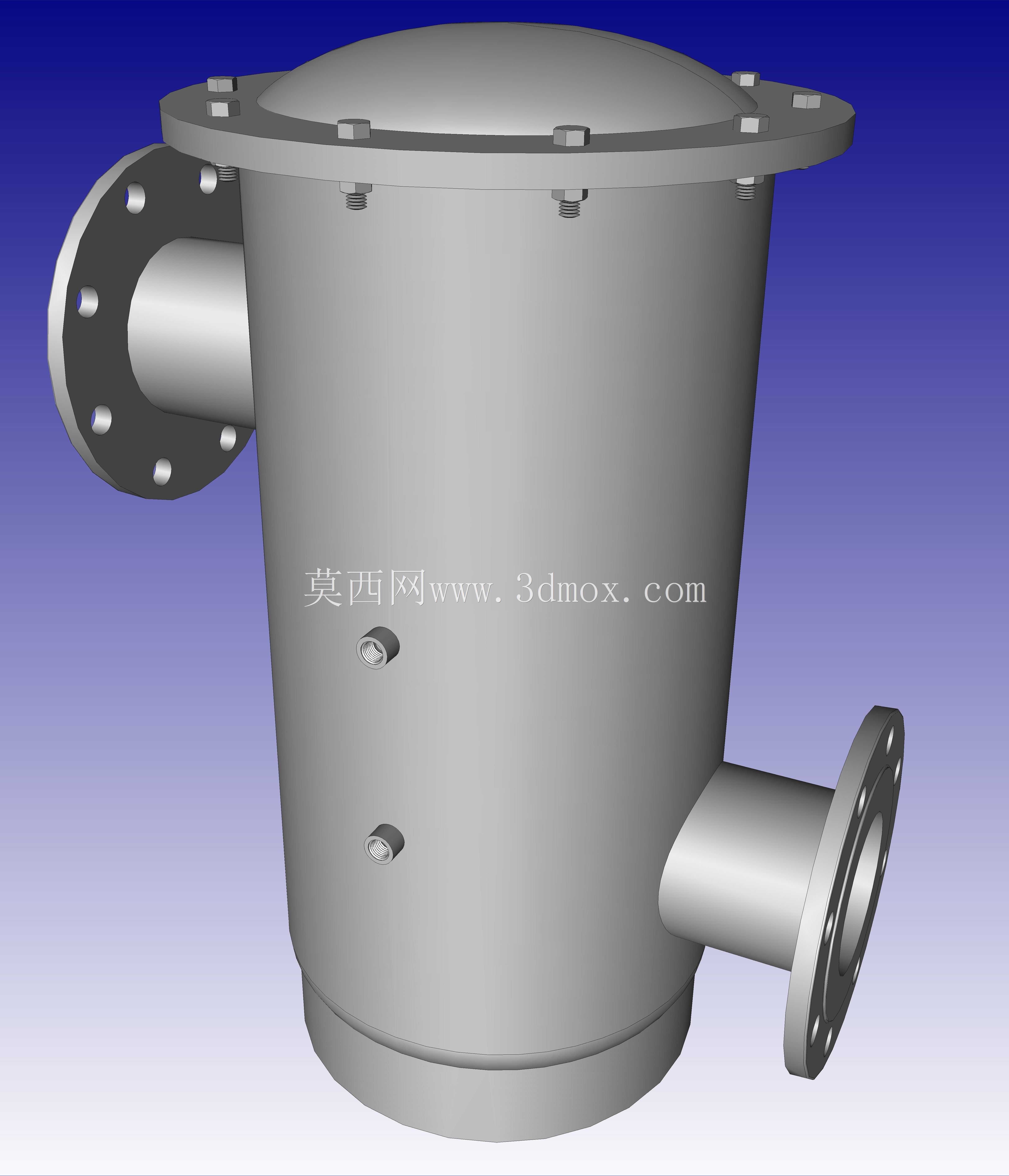

这款4英寸通径的不锈钢液体过滤装置，主要面向工业流体输送管路的杂质拦截场景，常见于给排水处理、化工流体输送、食品级流体管线、液压润滑系统的支路或主管路中，用来滤除流体中裹挟的固体颗粒、焊渣、锈蚀碎屑等杂质，避免下游的阀门、泵体、精密仪表等设备被颗粒磨损、卡滞甚至堵塞，保障整个流体管路系统的长期稳定运行。从结构设计来看，该模型仅还原了外部装配形态，未包含内部滤芯、支撑网等零部件，整体采用卧式筒体布局，筒体两端采用法兰快开式端盖结构，端盖与筒体通过沿法兰圆周均布的螺栓实现压紧密封，这种设计既可以保证承压状态下的连接强度，也能在需要更换滤芯、清理筒体内部积留杂质时，快速拆卸端盖完成维护操作，无需整体切割管路。筒体侧面设置两个异径法兰接口，其中大口径法兰为介质入口，沿筒体切向或轴向接入，小口径法兰为过滤后介质的出口，接口法兰的螺栓孔位、密封面尺寸均匹配对应通径的管路法兰标准，安装时可直接与同压力等级的工业管路对接，无需额外加工过渡连接件。设计过程中，筒体的壁厚选取充分考虑了常规低压流体输送的承压需求，法兰的密封面采用突面结构，适配常用的橡胶或聚四氟乙烯密封垫片，可满足多数无强腐蚀特性的液体介质输送场景。安装边界方面，该装置卧式布置时需要预留足够的端部操作空间，用于拆卸端盖螺栓、抽出内部过滤元件，侧面的两个接口分别对接上下游管路时，要注意介质流向与接口标识匹配，避免反向安装导致过滤失效、滤芯冲损的问题。筒体外部无额外的支撑脚结构，实际安装时可通过管路法兰承重，或根据现场布局加装配套的支撑托架，抵消装置自重与管路振动带来的应力，避免法兰连接处出现渗漏。整个外部结构的建模还原了法兰螺栓的均布位置、筒体与法兰的焊接过渡形态、端盖的圆弧封头结构，可直接用于管路布局的干涉校验、设备安装方案的模拟演示，也可作为同类型过滤装置外部结构设计的参考基准，帮助设计人员快速完成管路系统的整体排布，提前核对安装空间是否满足操作与维护需求。
