多层建筑折返式楼梯结构三维造型

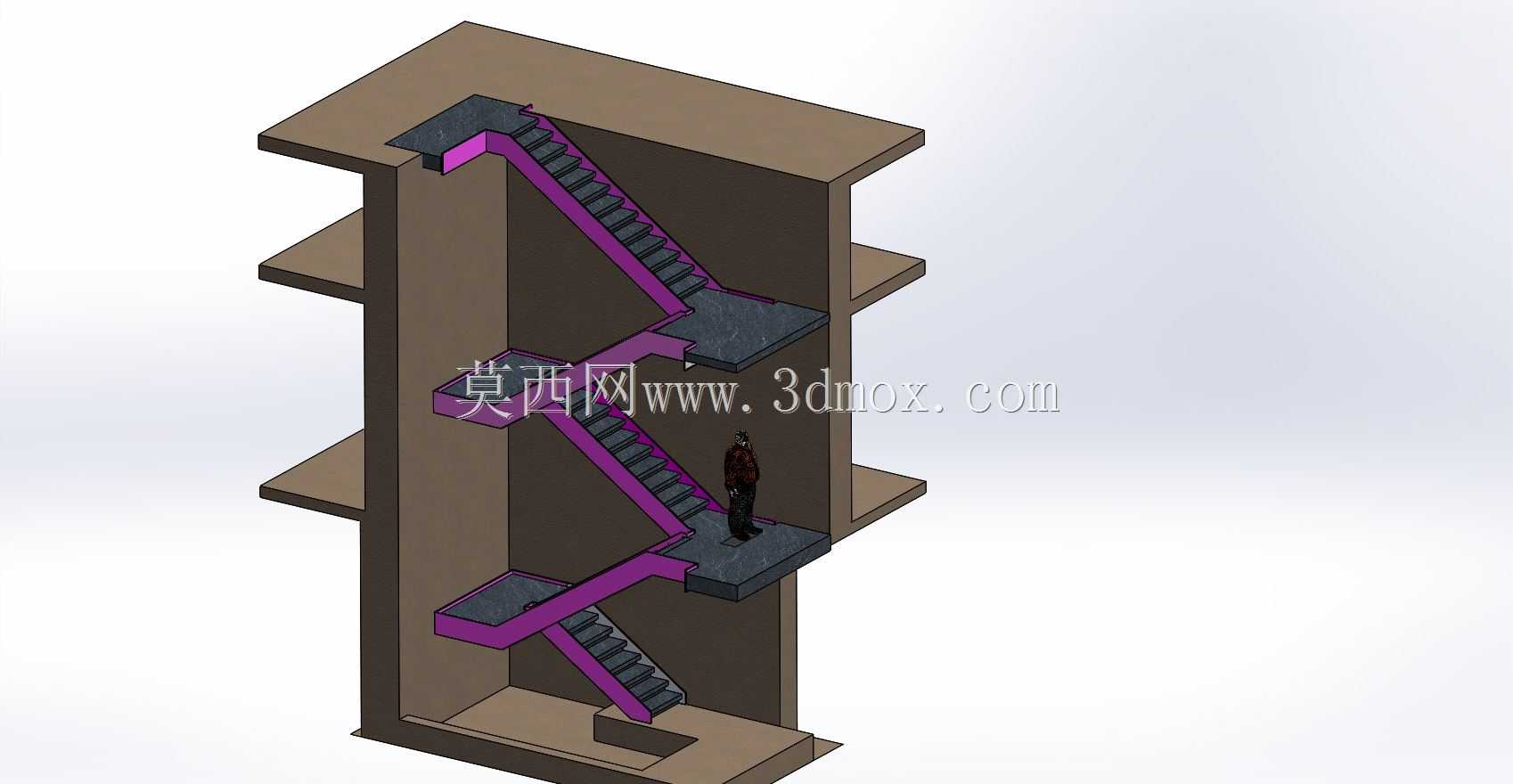

　　该模型表现的是多层建筑内部折返式楼梯的完整空间关系，主体由三段斜向梯段、中间休息平台、楼层平台以及周边楼板和墙体边界组成。建模时没有把楼梯作为孤立构件处理，而是将其放入建筑竖向交通空间中，使梯段与楼板开洞、平台搭接、墙体围合之间的位置关系能够直接观察。这种表达方式适合在建筑方案深化、结构构件协调、施工交底和室内空间分析时使用，尤其便于检查人员通行路径、平台转向位置以及楼梯井周边净空。

　　从布置方式看，楼梯采用折返跑形式，人员从下层平台进入第一段梯段，上行至中间休息平台后转向，再进入第二段梯段到达上一楼层。模型中紫色部分对应楼梯侧板、封边或装饰包覆结构，黑色踏步面与灰色建筑主体形成明显区分，能够在装配环境中快速识别楼梯构件与建筑结构的分界。梯段沿楼梯井两侧交错布置，平台承担人流转向和梯段承接作用，其外边缘与楼板洞口保持连续，避免出现通行中断或构件错位。

　　实际工程中，这类楼梯常见于住宅、公共建筑、工业辅助用房和多层设备间。它的核心用途是在有限平面范围内解决竖向交通，通过双跑或多跑折返降低单段梯段长度，使楼梯间进深更加紧凑。与直跑楼梯相比，折返式楼梯占用的水平长度较小，但对楼梯井宽度、平台深度和上下梯段之间的间距要求更严格。模型将这些关系集中呈现：梯段斜向连接不同标高，平台在半层位置承接转向，楼层平台则与各层地面齐平，形成连续通行路线。

　　结构设计思路上，踏步沿梯段斜梁规律排列，每一级踏步的踏面和踢面关系保持一致，保证上下行节奏稳定。梯段端部伸入平台区域，通过平台板将荷载传递到周边墙体或梁位。休息平台不仅是转向空间，也是梯段支承和标高转换的关键节点，其平面尺寸需要满足人员停留、转身以及搬运物品的基本需求。模型中平台与楼板采用同一建筑体块表达，有利于判断平台边缘、洞口边线和墙体之间的搭接范围。

　　外形尺寸与安装边界方面，楼梯整体被限制在矩形楼梯间内，左右侧由墙体或结构边界约束，上下端分别与楼层板连接。梯段斜向布置时，前缘连线形成稳定坡度，上方需要保留连续净高，避免梯段底部与下层通行空间发生干涉。楼梯井位于梯段之间，折返时上下跑之间应保留安全间距，防止物品坠落和人员通行风险。楼层平台外边缘与楼板洞口对齐，后期若加入栏杆、扶手或防滑条，可沿梯段侧边和平台临空边连续布置。

　　从三维建模角度看，该造型重点在于标高控制和构件对位。每一段梯段的起点、终点和坡度必须与楼层标高一致，中间平台位于半层位置，转向后梯段的水平投影不能与下跑梯段发生重叠。踏步数量需要根据层高和踏步高度分配，平台处则要处理好起步步距与末步步距，避免出现不均匀踏步。模型中人物比例可作为尺度参考，用于直观判断梯段宽度、平台容纳能力以及楼梯间整体空间感受。

　　在应用层面，该模型可用于建筑专业的竖向交通校核，也可作为结构专业布置梯梁、平台梁和支承构件的参考。若进入深化设计，可在现有体块基础上继续拆分混凝土梯段、预制踏步、钢梯梁、扶手栏杆、防滑面层和楼梯间围护构件。对于室内设计人员，模型还能辅助判断楼梯包覆材料的范围：紫色封边构件沿梯段侧边和平台边缘连续延伸，既可以表现装饰盖板，也可以理解为楼梯侧板或安全挡边，其走向必须随梯段坡度变化，并在平台转角处平顺过渡。

　　施工或安装协调时，需要重点关注楼梯与建筑主体的边界。梯段下端支承于下层梁或墙，上端支承于平台梁或楼层梁，中间平台不能仅作为视觉面片处理，应具备明确支承路径。临空一侧需要设置栏杆或栏板，栏杆立柱宜固定在梯段边梁或平台结构边上，避免固定在装饰层薄弱位置。楼梯入口处与楼层地面的交接应保持平齐，门洞、通道和平台之间不应形成拥挤瓶颈。

　　整体而言，该三维造型把楼梯的通行功能、建筑边界和构件层次放在同一空间中表达，能够帮助设计人员从平面图纸之外理解折返楼梯的真实构造关系。它不是单一装饰件模型，而是一个包含楼层、梯段、平台和楼梯井的竖向交通系统，适合用于方案展示、空间净高检查、构件拆分以及后续施工图深化前的结构协调。
