工业立式储料筒仓结构设计方案

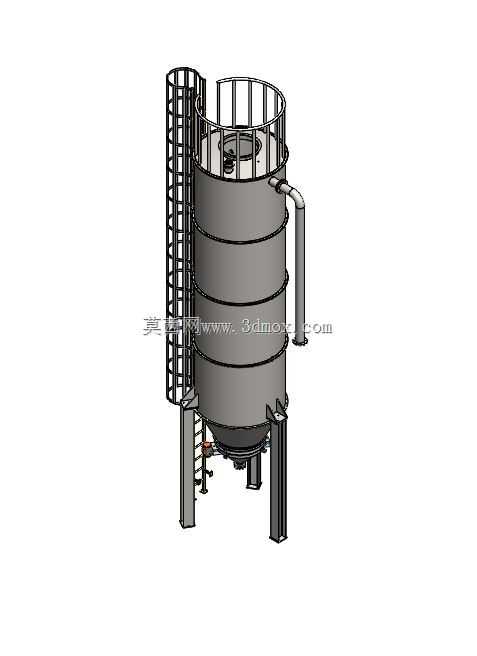

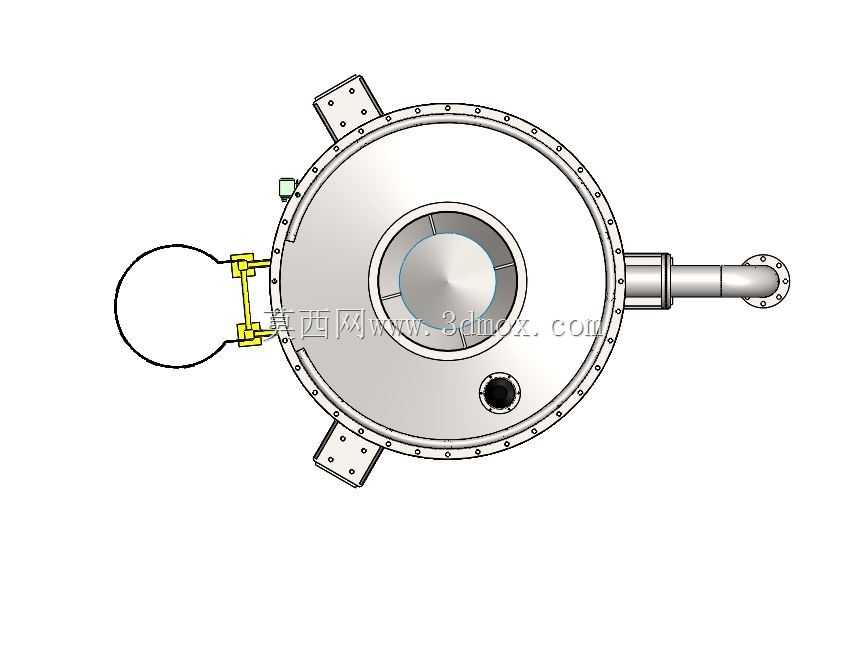

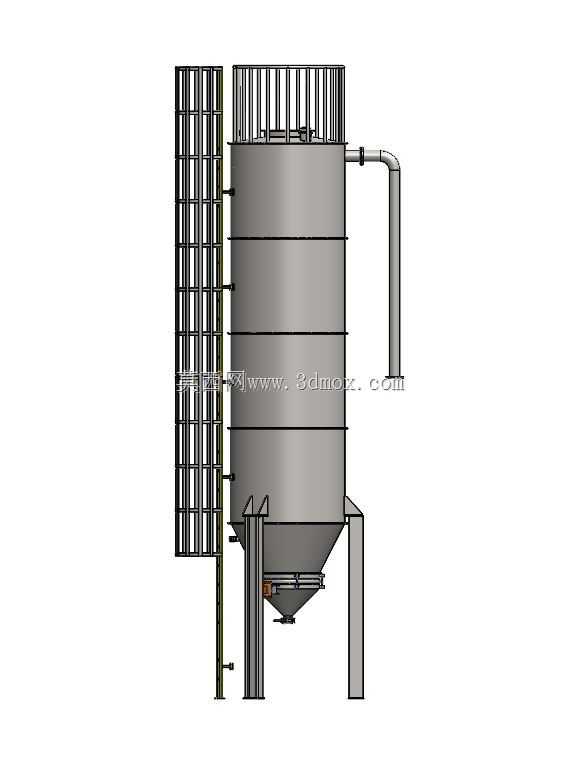

　　这套立式筒仓料仓的三维结构，主要面向散状固体物料的中间缓存与定量储放场景，常见于粉体加工、粮食储运、塑料粒子生产、建材配料以及化工原料周转工段。设备整体采用直立圆筒加锥形下料斗的经典构型，圆筒段承担主要储料容积，锥斗段依靠重力实现物料连续滑落，避免架桥与残留堆积。从结构布局看，筒体外侧设置了通长直爬梯与顶部防护栏杆，巡检人员可沿梯到达仓顶，完成料位检查、呼吸阀维护、进料口清理等作业；顶部围栏按临边防护要求连续布置，降低高处作业风险。仓体侧面引出的管道接口可接入除尘、排风或料位平衡系统，减少进料过程中仓内粉尘外溢与气压波动。支撑部分采用多根立柱均匀承载，将筒仓与锥斗的总载荷直接传递至地面基础，立柱之间保留足够空间用于安装卸料阀、

　　旋转给料机、输送管线或称重模块。锥斗下端的卸料口尺寸与锥角经过匹配，针对流动性一般的粉料可适当加大锥斗陡峭程度，缩短物料在斗壁的停留时间；对于颗粒较粗、磨琢性强的物料，则可在易磨损区域预留衬板安装位，后期维护时无需整体更换仓体。建模过程中，仓壁厚度、加强圈间距、支腿截面与地脚板尺寸均按满载工况进行结构校核，圆筒外部环向加强筋能够抑制薄壁壳体在负压或物料侧压力下的变形。安装边界方面，需要在设备周围预留爬梯操作空间、管道检修距离以及上方进料设备的吊装净空，地面基础需根据总重与地震烈度进行配筋设计，避免不均匀沉降导致支腿失稳。进料口通常布置在仓顶中心或偏置位置，若采用气力输送，还需在仓顶设置除尘器与安全阀接口；

　　出料区域可根据工艺需求选配振动料斗、空气炮或流化装置，进一步改善物料流出稳定性。整体结构将储料、卸料、检修、安全防护与外围管线接口整合在同一装配体中，便于在工厂布置阶段直接对接上下游输送设备，也为后续工程图转化、强度校核与制造下料提供了完整的三维参考。
