贴标生产线配套绿色皮带输送机构

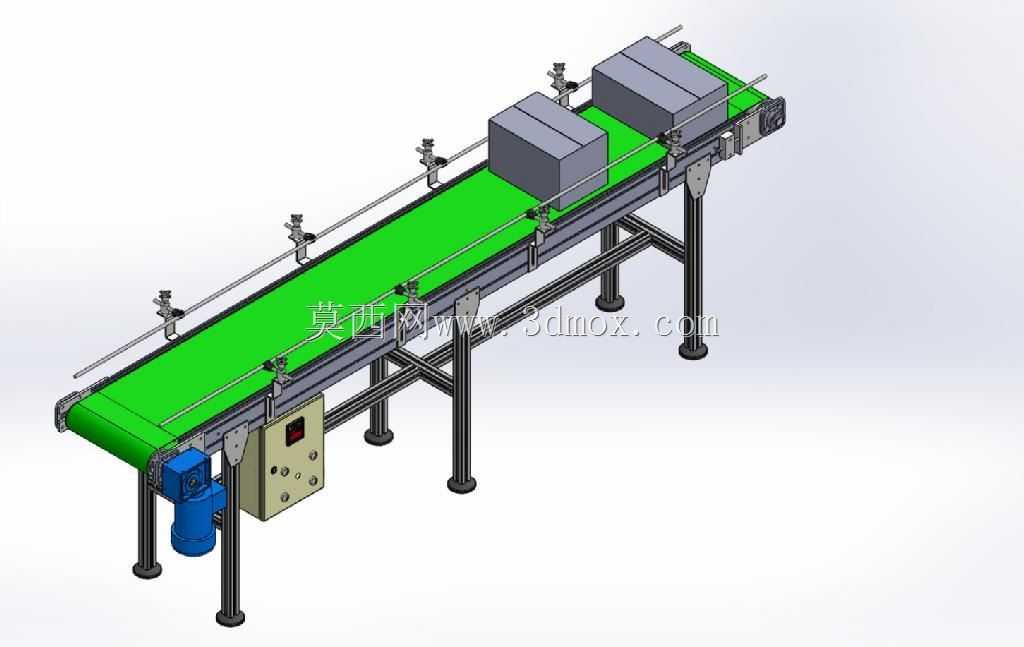

　　该套输送机构主要面向日化、食品、医药及小型电子件的后段包装产线，作为贴标工位的工件承托与连续输送载体使用，常见于圆瓶、方盒、扁平纸箱在贴标机头前的定距送料环节，也可单独接驳在喷码、扫码、检重工位之间，承担工件在不同专机之间的平稳转运任务。设备采用水平直线布置形式，主体输送面选用绿色哑光PVC平皮带，皮带表面摩擦系数适中，既能够为纸箱、塑料盒类工件提供足够的牵引摩擦力，避免工件在贴标压合过程中出现打滑偏移，又不会在浅色包装件表面留下压痕或划痕，适配常规车间常温干燥工况，若用于潮湿或油污场景可替换为PU或防滑花纹带。

　　机架部分采用标准工业铝型材与碳钢支腿组合的结构形式：两侧主梁沿输送全长延伸，为皮带托板、导向组件及驱动单元提供统一安装基准；下方支腿为独立可调式结构，每条支腿底部配置圆盘形可调脚杯，可在安装现场根据地面平整度调整支腿高度，补偿地面5-15mm的高低差，保证输送面全程水平，避免工件在输送过程中出现侧向滑移。支腿之间通过横向连杆交叉连接，形成稳定的门型支撑框架，在设备启停及工件偏载时可有效抑制机架晃动，整机支撑刚度满足连续三班制生产的运行要求。

　　驱动端布置在输送机进料侧下方，采用立式减速电机直连主动辊筒的传动方案，电机外壳为蓝色涂装，配套的电气控制箱就近安装在驱动侧机架上，箱体面板集成启停按钮、速度调节旋钮及运行状态指示灯，操作人员可在工位旁直接调整皮带运行速度，速度匹配范围覆盖贴标机常规送料节拍，无需额外外接变频柜即可完成单机调试。从动端设置在输送机出料侧，辊筒两端配置张紧调节座，通过调整螺栓可改变主动、从动辊筒的中心距，补偿皮带长期运行后产生的塑性伸长，同时校正皮带跑偏，保证皮带边缘始终在辊筒允许的行程范围内运行。

　　输送面上方沿全长布置双侧导向护栏，护栏通过多组可调节立夹固定在机架主梁上，夹座具备横向滑移与高度升降两个方向的调节自由度：更换不同宽度规格的工件时，只需松开夹座旋钮，即可同步调整两侧护栏的间距，使护栏与工件侧面保留1-2mm的导向间隙，既约束工件沿输送中心线行进，又不会因夹持过紧造成工件卡滞；护栏高度方向也可根据工件高度上下调整，对高箱类工件起到侧向防倾倒作用，对扁平件则可下调至贴近皮带表面，避免工件在贴标压轮作用力下翘边。护栏朝向进料端的一段设置外扩喇叭口，工件从上游工位汇入时可自动归中，降低人工放料的对位要求。

　　从安装边界来看，该输送机整体呈长条形窄体布局，宽度方向尺寸紧凑，两侧护栏外沿与支腿外轮廓基本对齐，无需在设备侧面预留过大的维护通道，可直接嵌入现有产线的设备间隙中；长度方向可根据贴标机头的安装位置、工件缓存数量需求进行分段拼接，图中配置的长度可同时容纳两个标准纸箱在输送面上排队等待贴标，满足前后工位之间的短距离缓存需求。设备进料端与出料端的辊筒处均做低位过渡设计，皮带端面与上下游工作台面高度差可控制在很小范围，工件转接时不会出现明显跌落磕碰。

　　结构设计过程中优先保证了贴标工况的核心需求：一是输送速度稳定，减速电机选用低转速大扭矩规格，皮带运行速度波动小，贴标时标签贴合位置精度不受送料速度抖动影响；二是调节维护便捷，所有护栏、张紧、脚杯的调节部位均采用外露标准件，日常换型时无需拆卸机身主体，单人即可在数分钟内完成不同产品规格的换产调整；三是安全防护到位，驱动辊筒、传动部位均隐藏在机架端板内侧，车间操作人员日常接触的输送面及护栏部位无外露运动件，符合包装产线的安全使用要求。皮带下方全程设置光滑承托板，工件经过贴标压合区域时皮带不会出现下凹变形，保证贴标基面始终保持水平，标签粘贴平整无褶皱。
