气力输送储料集成工作站

　　这套气力输送储料集成装置主要面向粉体、颗粒料的密闭转运与定量给料场景，常见于化工、食品、医药、塑料改性以及建材配料工段。现场物料从上游料源通过管道进入顶部承压储料罐，再依靠下方给料机构均匀排出，能够减少粉尘外溢和人工搬运，也便于与称重、混合、包装等后段设备衔接。

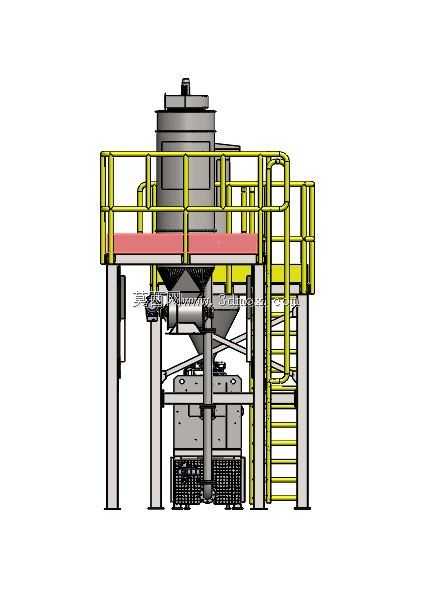

　　从结构上看，上部罐体采用锥底过渡，目的是让物料依靠自重向中心出料口汇集，避免架桥和残留。罐顶设置检修与安全接口位置，罐体周围由型钢框架承托，并在操作层铺设防滑平台板。护栏按临边防护要求连续布置，立柱与横杆间距满足人员巡检、阀门操作和滤芯维护时的安全空间。爬梯沿框架一侧倾斜安装，梯步与平台出口对齐，减少登高时的转身动作。

　　中部给料单元位于锥斗下方，是整套设备的功能核心。设计时需要重点控制出料口与给料机构的对中度，否则容易出现偏料、磨损不均或卡滞。连接段采用快拆式结构思路，有利于清洁和更换易损件；周边预留检修距离，使维护人员能够从正面和侧面接近法兰、紧固件及驱动部件。下部机架承担整机载荷，立柱落点应与厂房基础或预埋钢板对应，若安装在钢平台上，还需复核楼面动载、振动和支腿集中载荷。

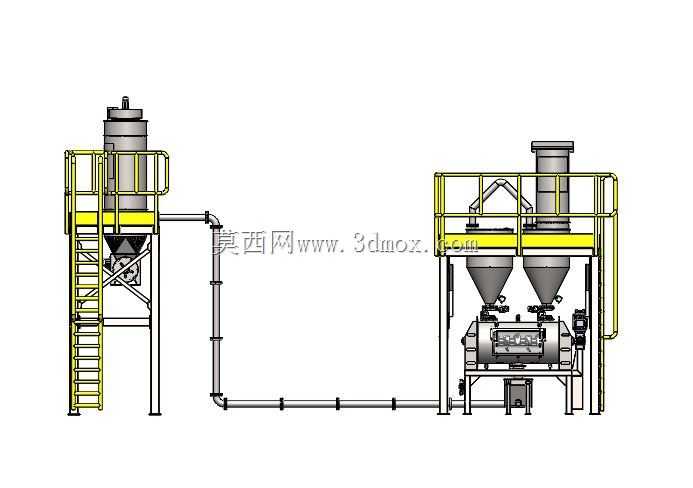

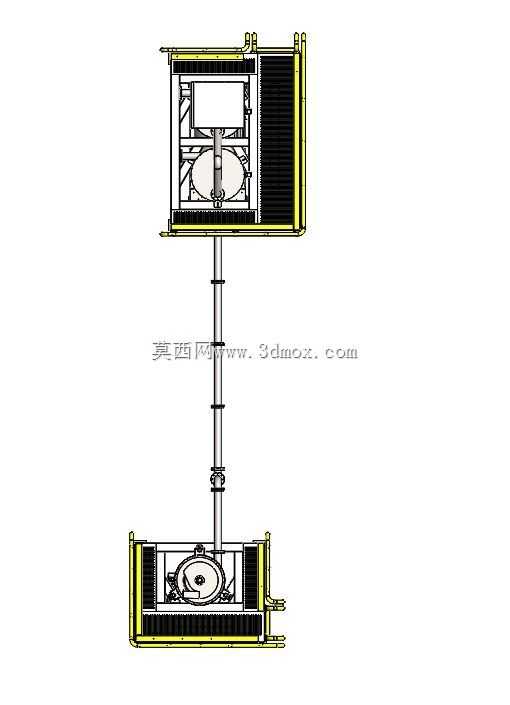

　　整机外形呈立式塔架布局，占地面积相对较小，但高度方向需要预留罐体吊装、顶部检修和管道连接空间。设备外围应保留操作通道，尤其在出料阀、检修门和爬梯出口位置不能被管线遮挡。管路接入时应避免让管道重量直接作用于罐体接口，必要时增加独立支架，以降低焊缝疲劳和密封失效风险。

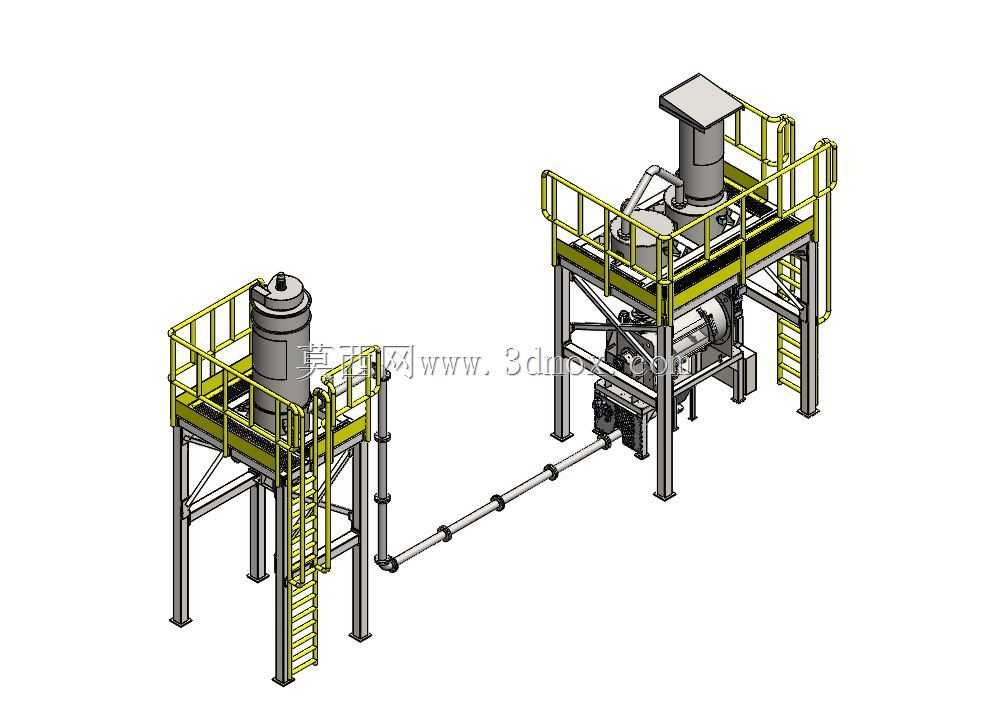

　　建模过程中，钢结构框架、平台护栏、爬梯、罐体锥段和下部给料机构均按装配关系分层处理，能够直观呈现安装边界、维护空间和物料流向。对于设备选型人员而言，该模型可用于检查厂房净高、输送管道走向、平台操作高度以及与上下游设备的接口位置；对于结构设计人员，则可进一步在其基础上细化板厚、补强圈、支脚连接和检修件配置。整体设计强调密闭输送、稳定给料和方便维护，适合在需要连续、清洁、自动化供料的生产线中作为中间储料与输送单元使用。
