多工位食品包装容器热成型模具

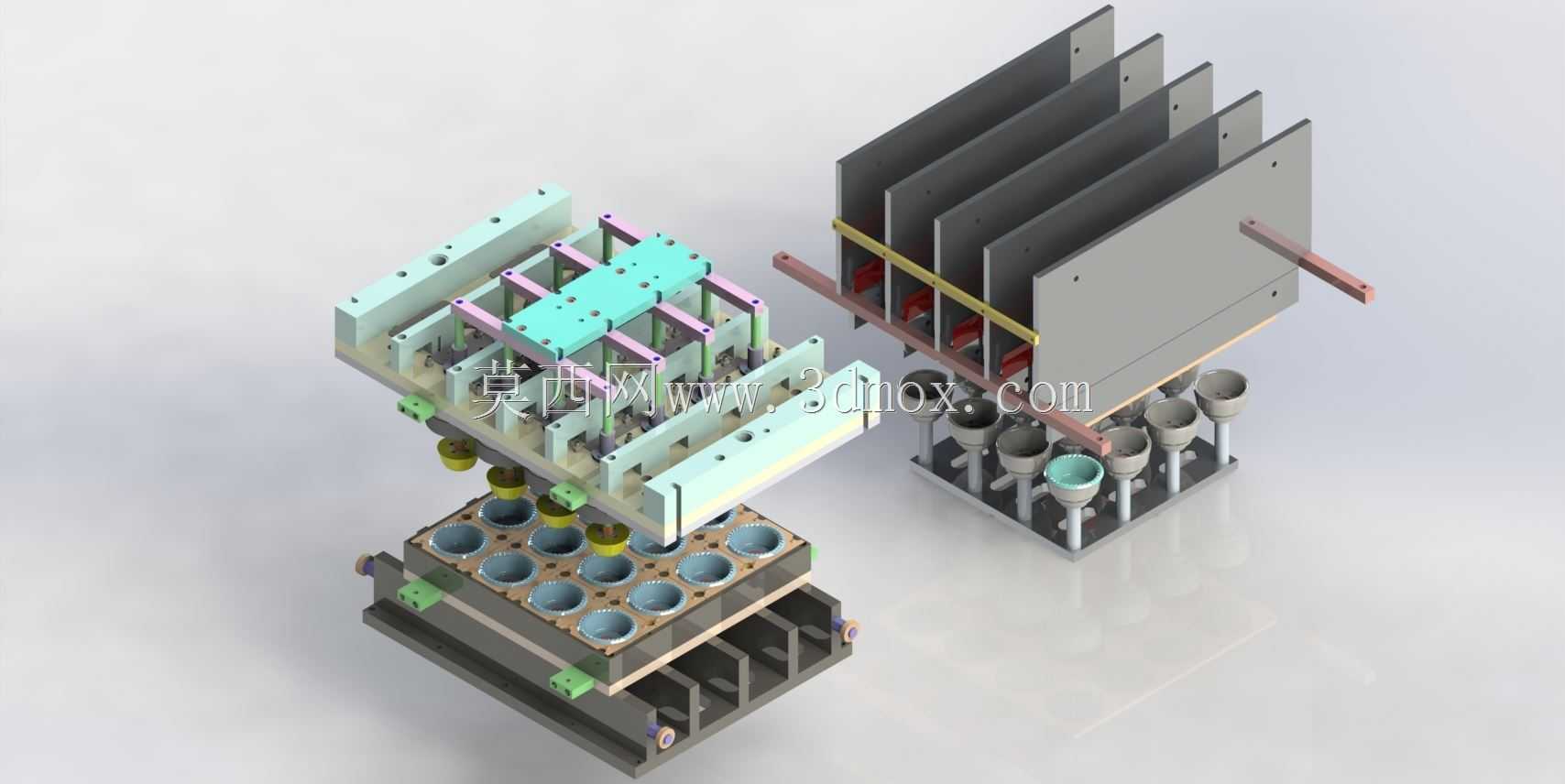

　　这套热成型工装主要面向一次性食品包装制品的批量成型工序，适配片材加热后负压或正压吸塑、压塑成型的产线布局，可在同一模次内完成杯子、餐盘、分隔隔板、酱汁杯、带盖密封食品盒、圆形收纳容器、方形打包盒、蛋托、冰淇淋杯、奶酥杯、促销帽以及配套热成型杯体等薄壁塑件的轮廓塑形。从整机三维结构来看，模具采用上下分层叠置的多工位排布逻辑，下层模座预留了与产线输送平台对接的安装基面，四周布置的导向立柱贯穿中模与上模架，合模过程中由导套配合约束上下模的平行度，避免薄型片材在压合时出现型腔偏移、侧壁厚薄不均的问题。

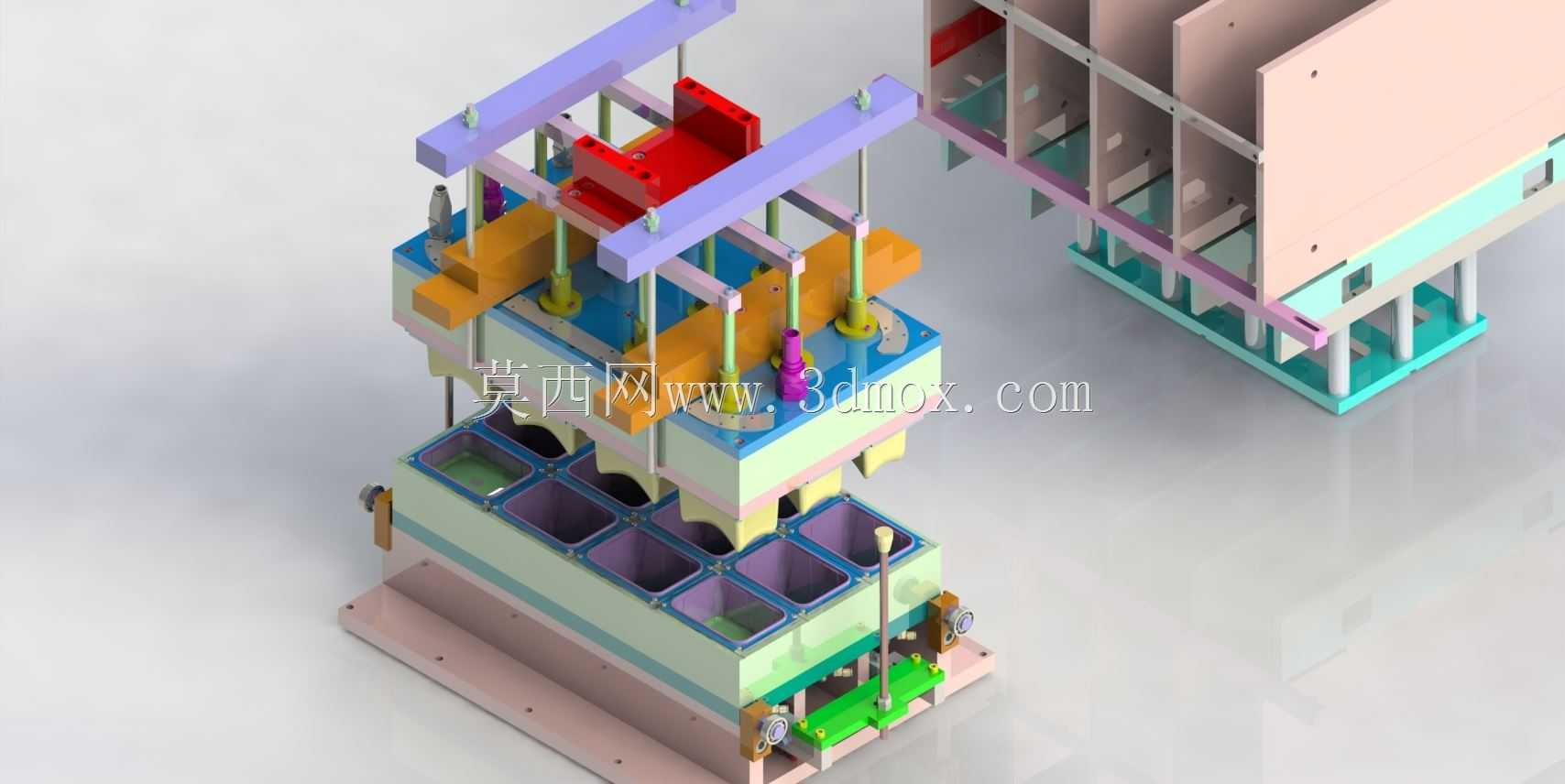

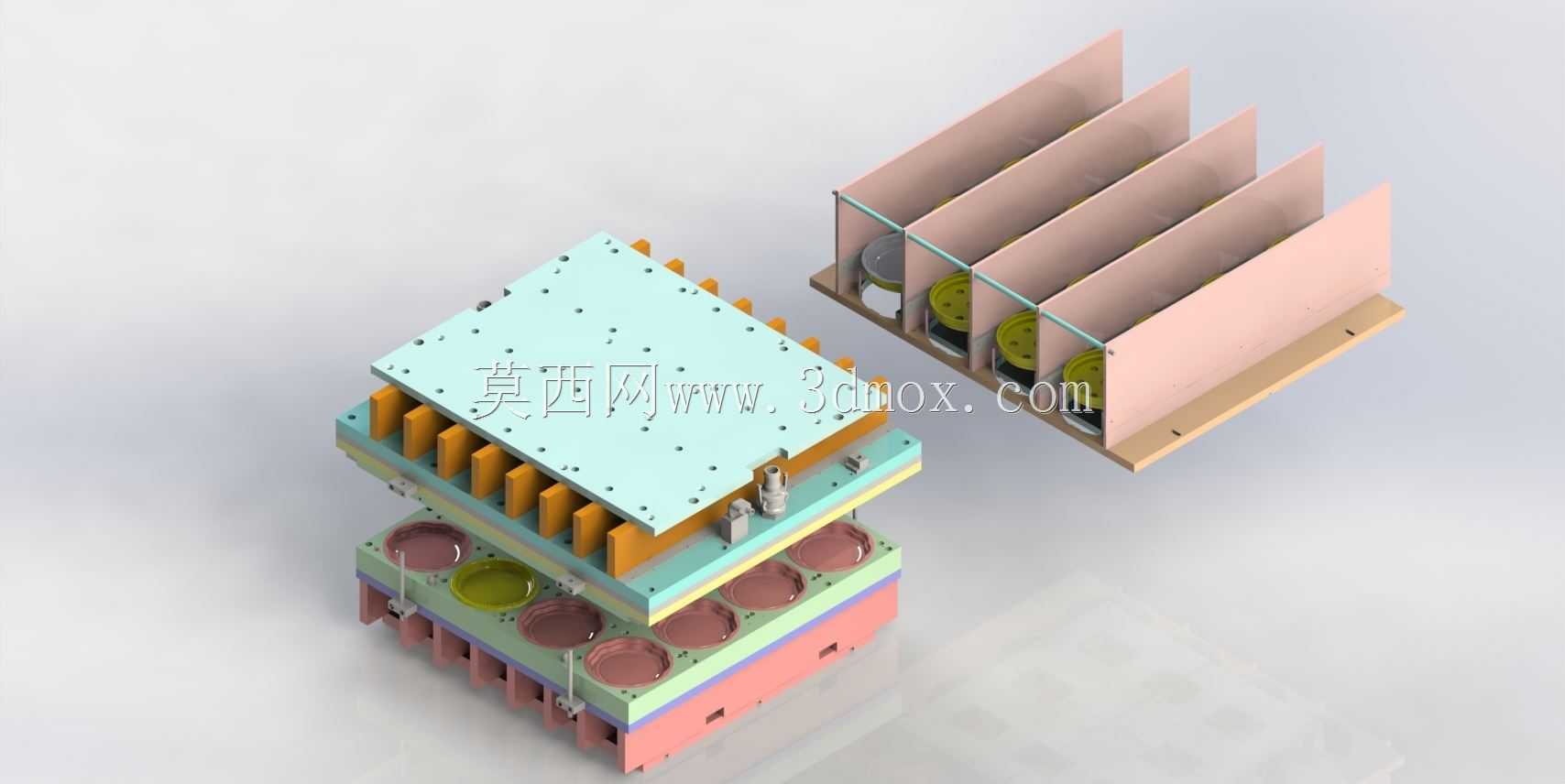

　　模架底层设置多组阵列排布的型腔凹槽，单批次可同时成型多个同规格容器，型腔边缘做了圆角过渡处理，既方便成型后制品脱模，也能减少片材拉伸过程中在转角位置出现应力发白、开裂的风险。中层模板对应布置成型冲切与压边结构，片材经加热软化后送入模腔，合模时压边圈先将片材四周压紧密封，随后型腔内通过预设的气路通道抽走空气，让软化的片材均匀贴覆在型腔内壁，冷却定型后再由配套的顶出机构将成品从模面托出。上层架体搭载多组可调行程的压料与定位组件，紫色横梁作为主承力构件，通过吊杆与下方模板连接，横梁上预留的调节螺孔可根据不同片材厚度、成型深度微调合模间隙，针对深度较大的杯类制品，还可配合预拉伸结构让片材在成型前先完成初步延展，保证容器底部与侧壁的料厚分布更均匀。

　　模具侧向布置的绿色操作件对应气路接口与手动调试工位，现场安装时可直接对接产线的真空管路与冷却水路，模板内部预留的流道可通入循环冷却水，缩短成型后的冷却等待时间，提升连续生产节拍。右侧延伸的托架结构用于承接成型后脱模的制品，也可对接后续冲切、堆叠工位，实现从片材送进到成品出料的工序衔接。

　　在结构设计层面，整套模具充分考虑了食品包装制品的换型需求，不同型腔模块可通过紧固件快速更换，无需整体拆卸模架，适配小批量多品类的包装订单生产场景。安装边界上，模座底部的安装孔位按照标准热成型机台的工作台间距排布，整机重心落在下层基座范围内，上层运动部件的行程预留了足够的安全间隙，不会与周边送料、加热机构发生运动干涉。导向件、弹性复位件均选用标准化通用配件，后期维护时可直接替换，降低产线停机维护成本。针对薄壁包装件容易出现的脱模变形问题，顶出点位均匀分布在每个型腔的边缘非外观面，顶出力分散作用在制品法兰边上，不会在容器透明侧壁留下顶白痕迹，满足食品包装的外观质量要求。
