多腔位板材热压成型模具结构

　　这套模具结构面向薄板类零件的热压成型工序，核心对象是需要在受热状态下完成拉深、包覆或定型的片状材料。现场常见于包装内衬、吸塑托盘、薄壁覆盖件以及非金属板材件的试制和批量生产，模具安装在具备上下合模动作和加热条件的成型设备上，通过模腔轮廓约束板材，在温度与压力共同作用下获得稳定形状。

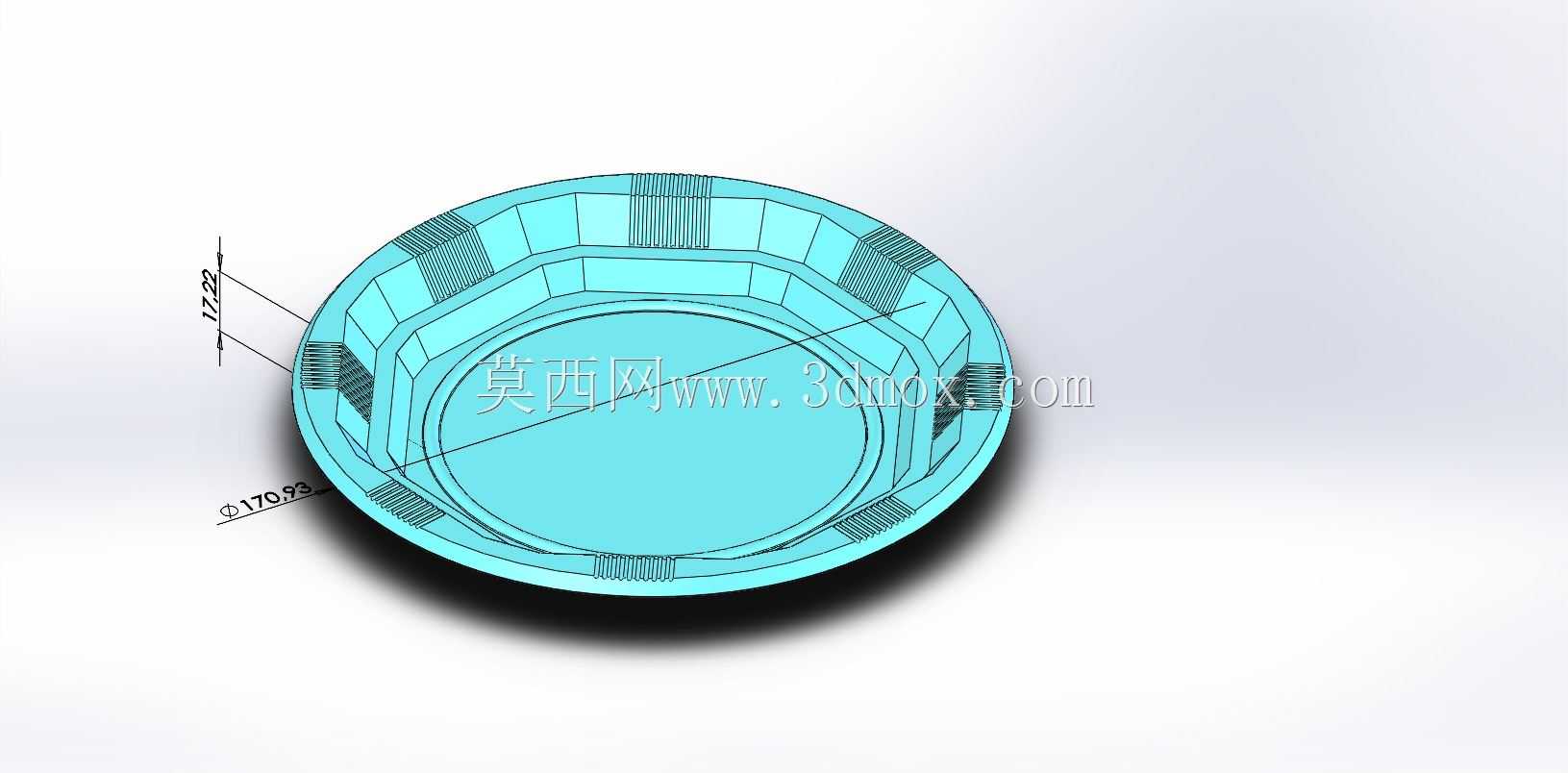

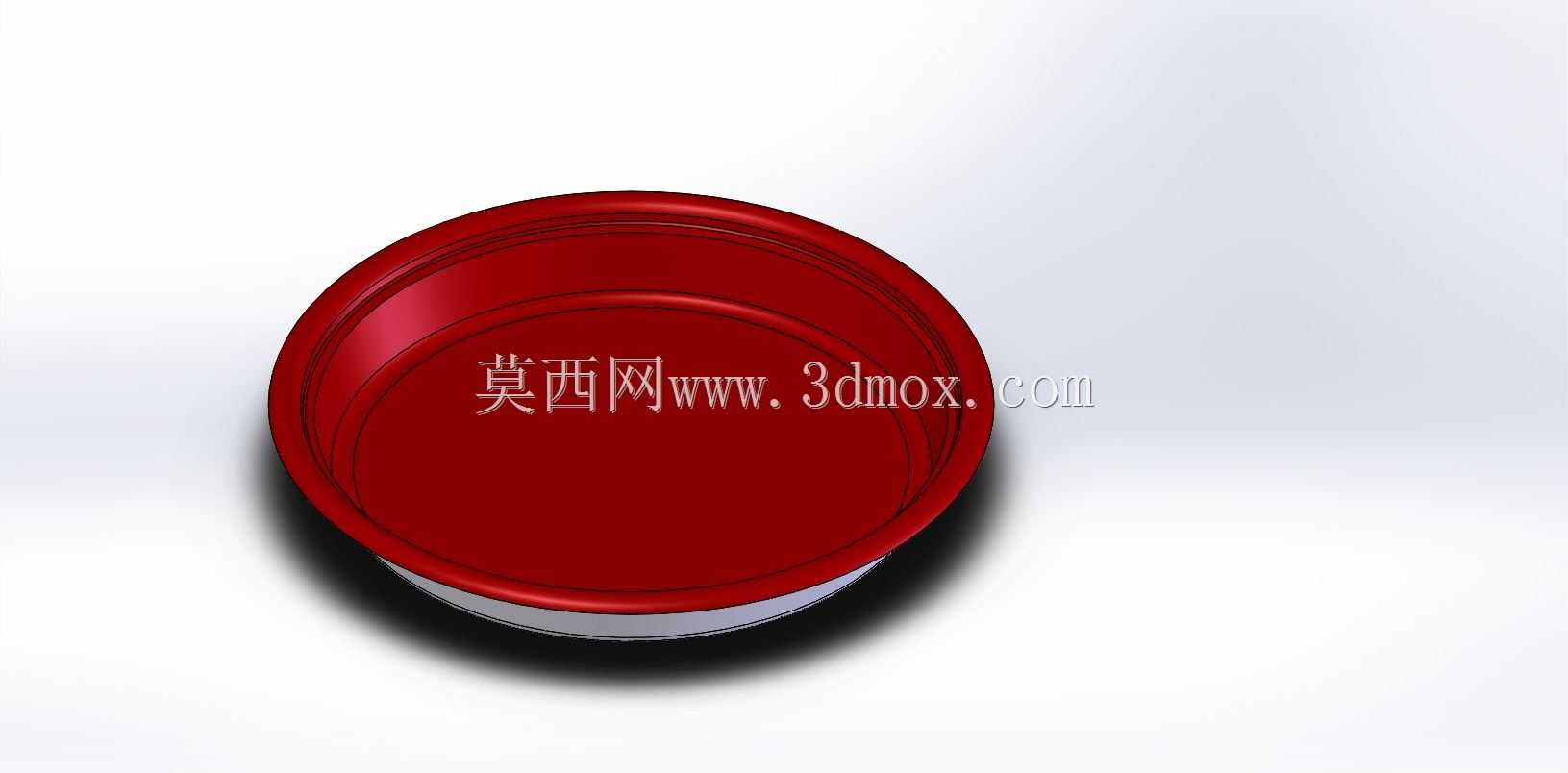

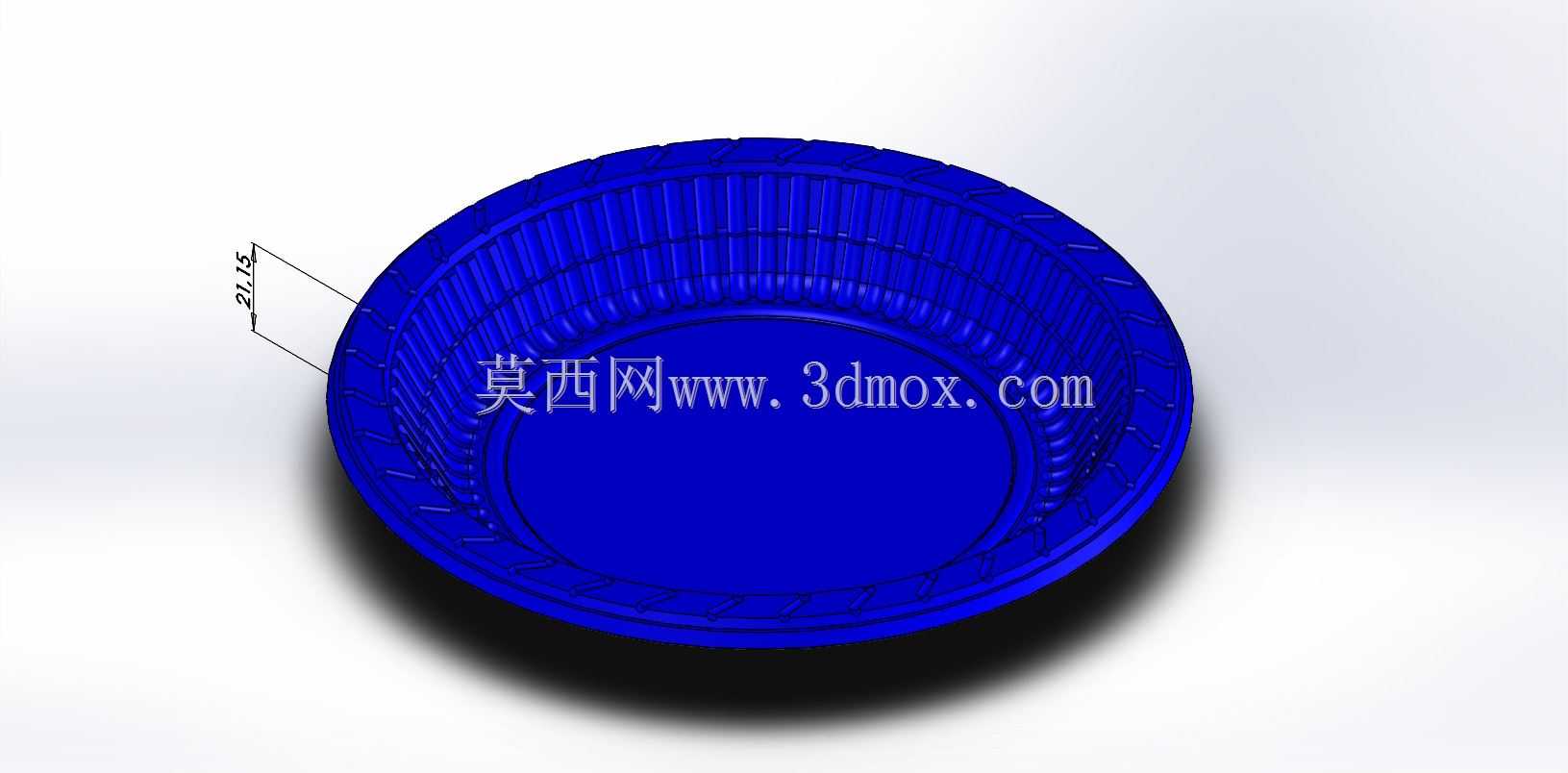

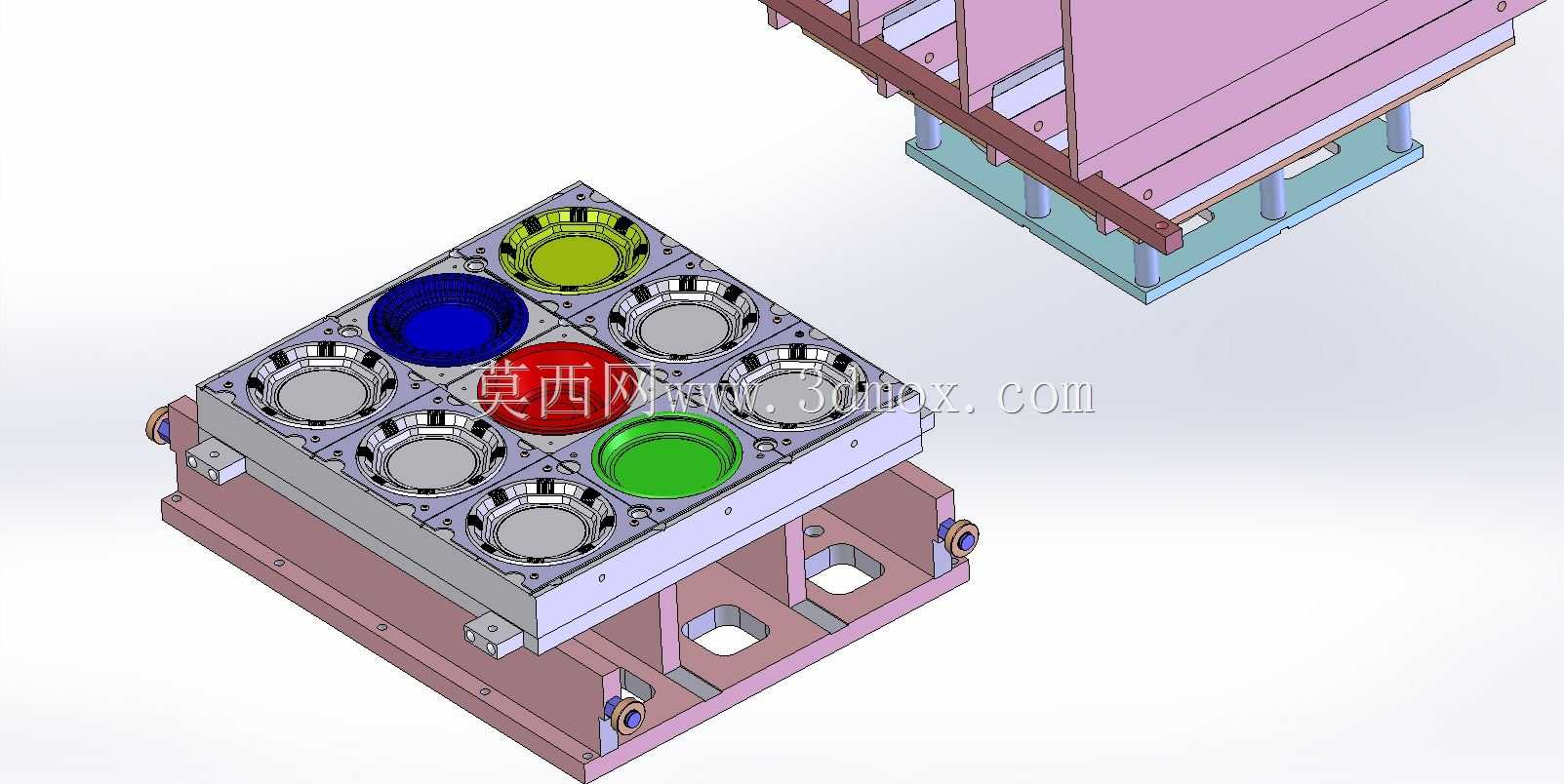

　　结构上采用多腔并列布置，上模侧分布多个成型凹腔，下模侧对应设置定位与承托部件。多腔方案的价值在于单次合模可同时完成多个零件成型，适合轮廓相近、批量较大的薄壁件；各腔位之间保留足够间距，既避免成型过程中材料拉伸相互影响，也为冷却、密封和取件留出操作空间。型腔边缘按照零件翻边和脱模方向进行过渡处理，减少薄板在圆角处过度减薄或起皱。

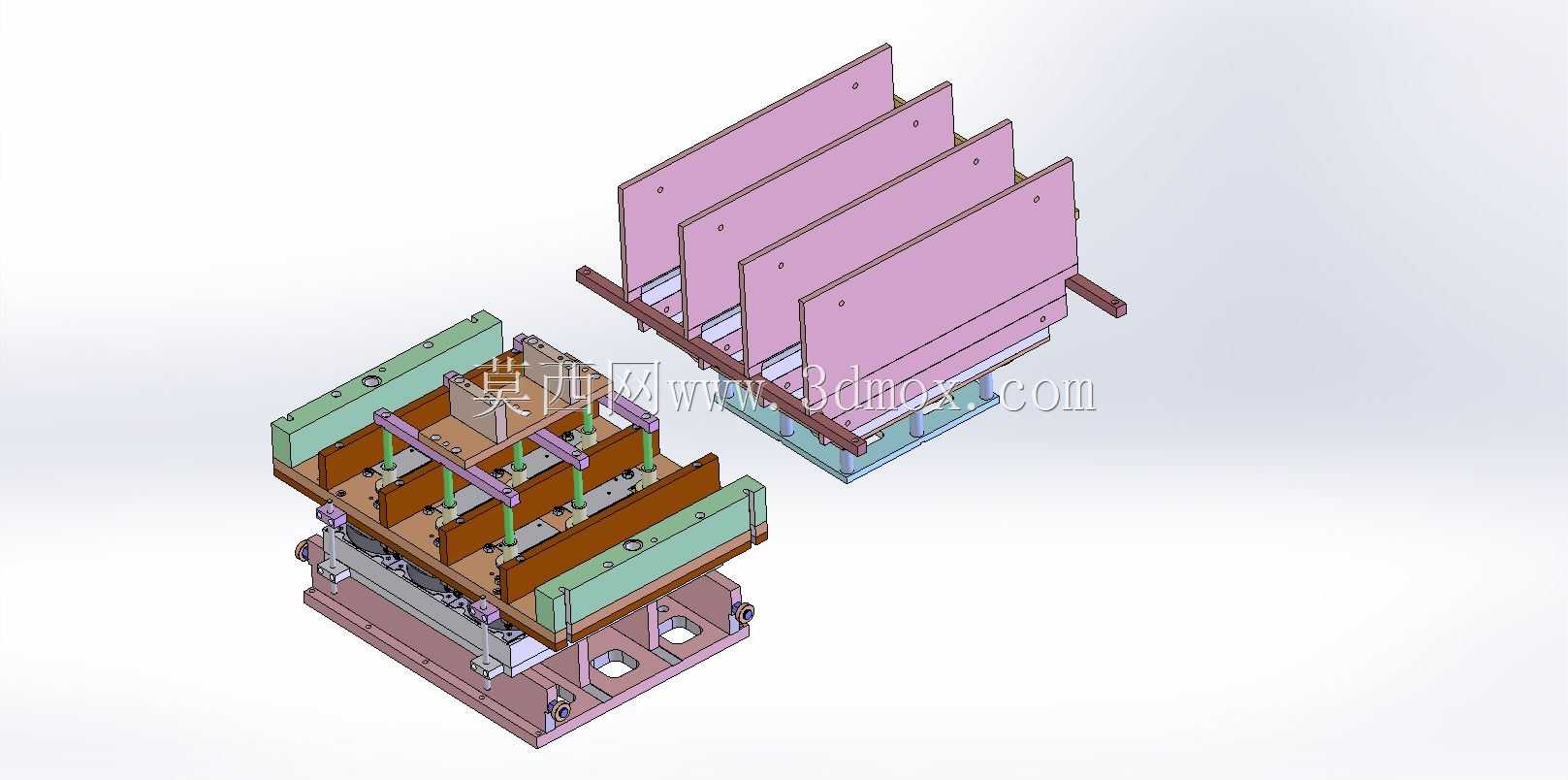

　　模架部分采用板式叠加结构，上下模板通过导向件保持合模对中。导向柱、导套以及周边限位件在模型中均有明确安装位置，合模时先由导向部件纠正上下模偏差，再由分型面贴合承受到位压力。底部支架承担模具与设备工作台之间的连接，支脚和加强筋按受力方向布置，使合模载荷能够均匀传递到设备平台，避免模板局部翘曲。侧面设置的铰接或连接部位可用于辅助开合、锁定或与外围送料机构衔接。

　　从成型逻辑看，板材进入模具前需要完成定位，边缘压紧区域负责限制材料无序流动；加热后的板材在型腔负压或机械压合作用下贴附模面，冷却后保持目标形状。模具设计时需要重点关注型腔深度、拔模斜度、圆角半径和材料拉伸比之间的关系。深度较大的位置应适当加大圆角并优化材料补给路径，否则容易出现局部变薄、开裂或表面印痕；浅腔区域则要控制合模间隙，防止板材压不实而产生回弹。

　　安装边界方面，该模具整体为矩形框架布局，外形尺寸需与成型设备工作台面、开模行程以及加热板有效区域匹配。底部安装面应保持平面度，螺栓孔位置要避开内部型腔和气道布置；上下模闭合高度需满足设备最小模厚要求，同时预留取件和清理空间。若接入自动送料线，还需在模具前后侧核对板材输送高度、夹持宽度和安全干涉距离，保证片材能够平稳进入压紧区。

　　三维建模时，型腔阵列、模板厚度、导向件同轴度和分型面贴合关系是检查重点。装配体中应保留模具开合方向的运动关系，便于模拟上下模分离、制品脱出和周边机构动作。对于结构工程师而言，这类模型不仅体现单个零件形状，更反映热成型工艺中材料流动、温度控制、合模受力和设备接口之间的协调关系，可作为多腔热压模设计、工装改型以及自动化成型线布局参考。
