该轮轴总成面向短距电动代步工具的前轮承载场景,主要适配小型电动滑板车在城市铺装路面、园区通勤、社区接驳等环境下的使用需求。结构围绕前轮转动支撑、轴向定位、轮体安装和车架前叉连接展开,既承担骑行者与车体的垂向载荷,也传递制动、转向和路面冲击带来的复合受力,是前轮系统中保证转动平顺性与装配可靠性的核心部件。

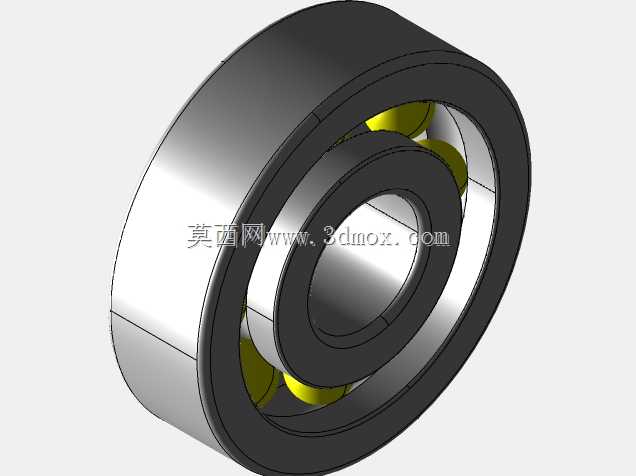

从实际用途看,轴体穿设于前轮轮毂中心,两端通过螺纹段与前叉或锁紧件配合,使车轮能够绕固定轴线稳定旋转。轴上布置的滚动轴承用于降低轮毂转动阻力,轴承外圈与轮毂安装孔贴合,内圈与轴径形成支撑关系;轴肩、套筒和锁紧螺母则限制轴承及轮体沿轴向窜动。这样的布置可以在承受径向载荷的同时兼顾少量轴向力,避免车辆经过颠簸路面、侧倾转弯或轻微碰撞时轮组出现松旷。

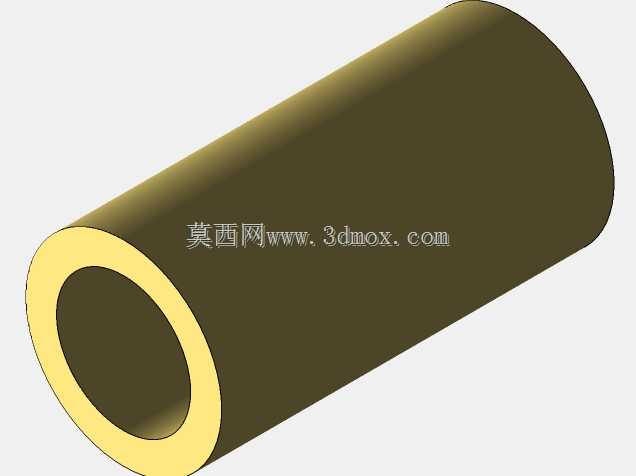

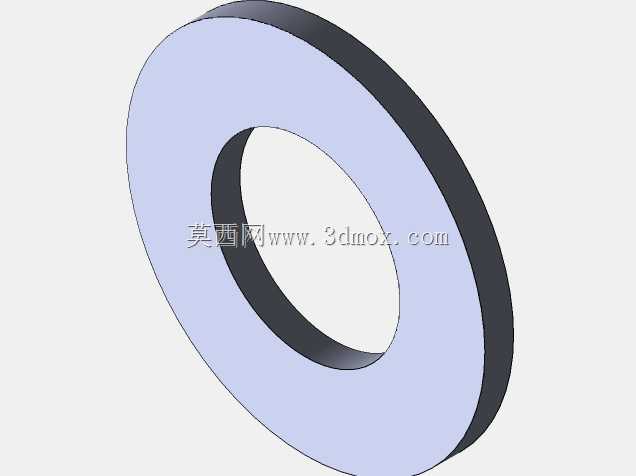

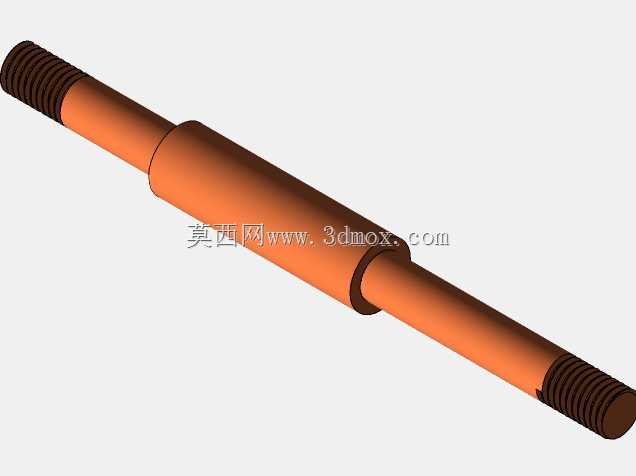

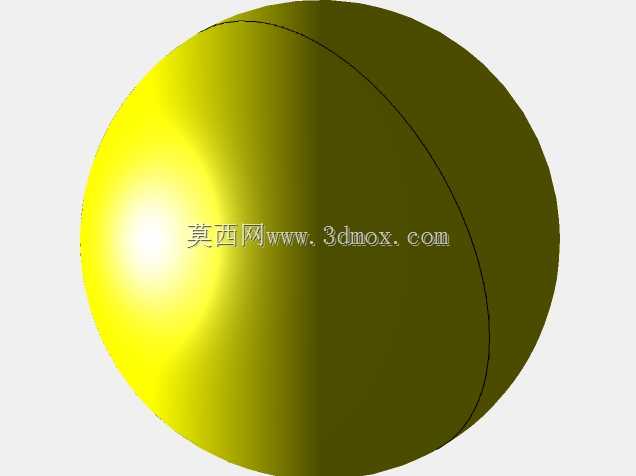

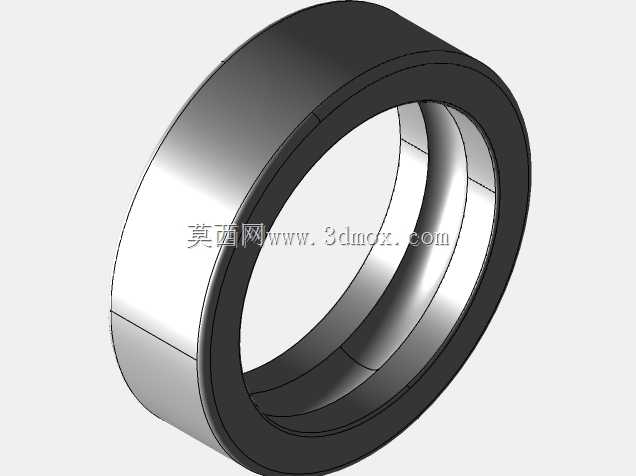

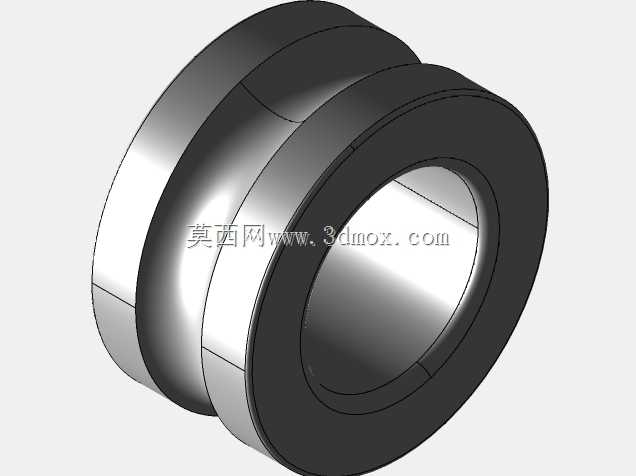

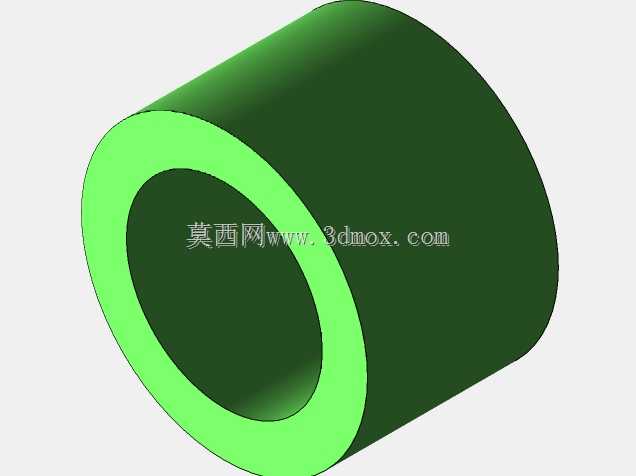

设计思路上,模型将轴、轴承、隔套、端挡和螺纹锁紧段按真实装配关系分层表达。中部轴身采用阶梯变化,不同直径段分别对应轴承内圈定位、轮毂通过空间和两侧锁紧位置;端部螺纹区域保留足够的旋合长度,便于装配时施加预紧力。轴承外侧设置挡圈或压盖类结构,可减少灰尘、泥水进入滚动体区域,也能在维修拆卸时提供明确的受力边界。各零件之间的同轴关系在建模中被重点保留,轴线统一,配合面连续,便于后续检查干涉、生成工程图和进行装配校核。
外形尺寸方面,整体呈细长轴组件形态,轴向长度以前轮轮毂宽度、前叉开档尺寸和锁紧件占用空间为边界。轴径需要兼顾抗弯刚度与轴承标准内径,过细会在冲击载荷下产生较大挠度,过粗则会增加重量并抬高轴承、轮毂的配套尺寸。轴承外径受轮毂中心孔限制,端部螺纹直径不能超过装配通道,否则轮体无法从一侧套入。轴肩高度既要满足轴承内圈轴向定位,又不能超过内圈允许接触范围,避免拆卸时损伤保持架或滚动体。

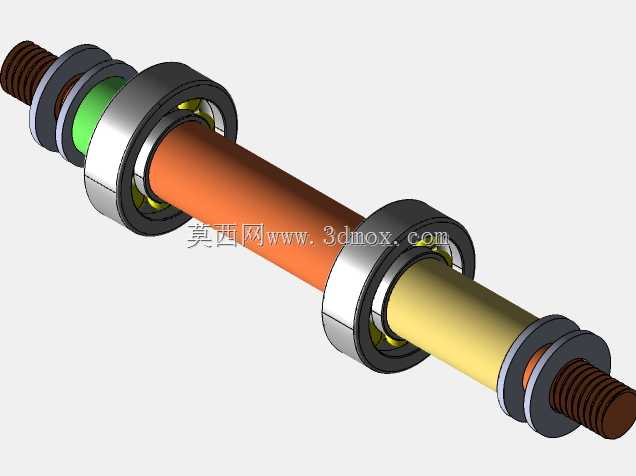

安装边界主要集中在前叉叉口、轮毂中心孔和轴承座三处。轴端装入前叉后,通过螺母或快拆结构压紧,轮轴相对车架保持固定;轮毂绕轴承外圈旋转,轴承内圈随轴定位。隔套长度决定两侧轴承的间距,间距过小会降低支撑稳定性,过大则可能使轮毂与前叉发生位置干涉。模型中不同颜色区域区分了轴体、轴承、隔套和锁紧件,能够直观反映装配层次,也方便在方案评审时确认零件拆装顺序。
在工程应用中,这类结构不仅要满足静态装配,还要考虑骑行过程中的反复冲击、轴承游隙、螺纹防松和密封维护。轴类零件通常需要控制关键轴颈的表面粗糙度和同轴度,轴承位应避免尖锐转角,过渡圆角可降低应力集中。螺纹端部宜设置倒角,使螺母快速导入;轴承压装面应保持垂直于轴线,防止偏载造成转动卡滞。对于电动滑板车这类轻量化交通工具,轮轴设计还需要在强度、重量和成本之间取得平衡:材料截面不能盲目放大,应结合轮距、轮胎直径、整车重量和典型载荷校核弯曲应力与疲劳寿命。
三维建模时,可先建立主轴基准轴线,再以回转方式生成阶梯轴主体,随后按标准轴承尺寸创建内圈、外圈、滚动体和保持架,最后补充隔套、挡圈与螺纹端部。装配过程中应检查轴承与轴肩、隔套、轮毂之间是否存在重叠,确认轮体旋转区域不与前叉、刹车件或线束发生干涉。该模型适合用于代步车轮组结构教学、前轮装配方案验证、非标改装设计以及机械制图训练,能够帮助设计者理解轴系支撑、轴承定位和轮端锁紧在实际设备中的协同关系。
