福克沃尔夫轻型火箭动力截击机结构

　　这套三维数模还原的是一款轻型火箭动力截击飞行器的整机结构，整体采用机头进气、中单翼、尾撑式尾翼的紧凑布局，在建模阶段优先围绕高速近距截击的使用场景展开结构梳理。整机全长控制在5.3米级别，翼展4.8米，机身高度2.7米，狭小的机体尺寸完全围绕本土要地防空的快速爬升拦截需求设计，不需要长航程留空能力，所有结构重量都向动力系统与武器搭载倾斜。

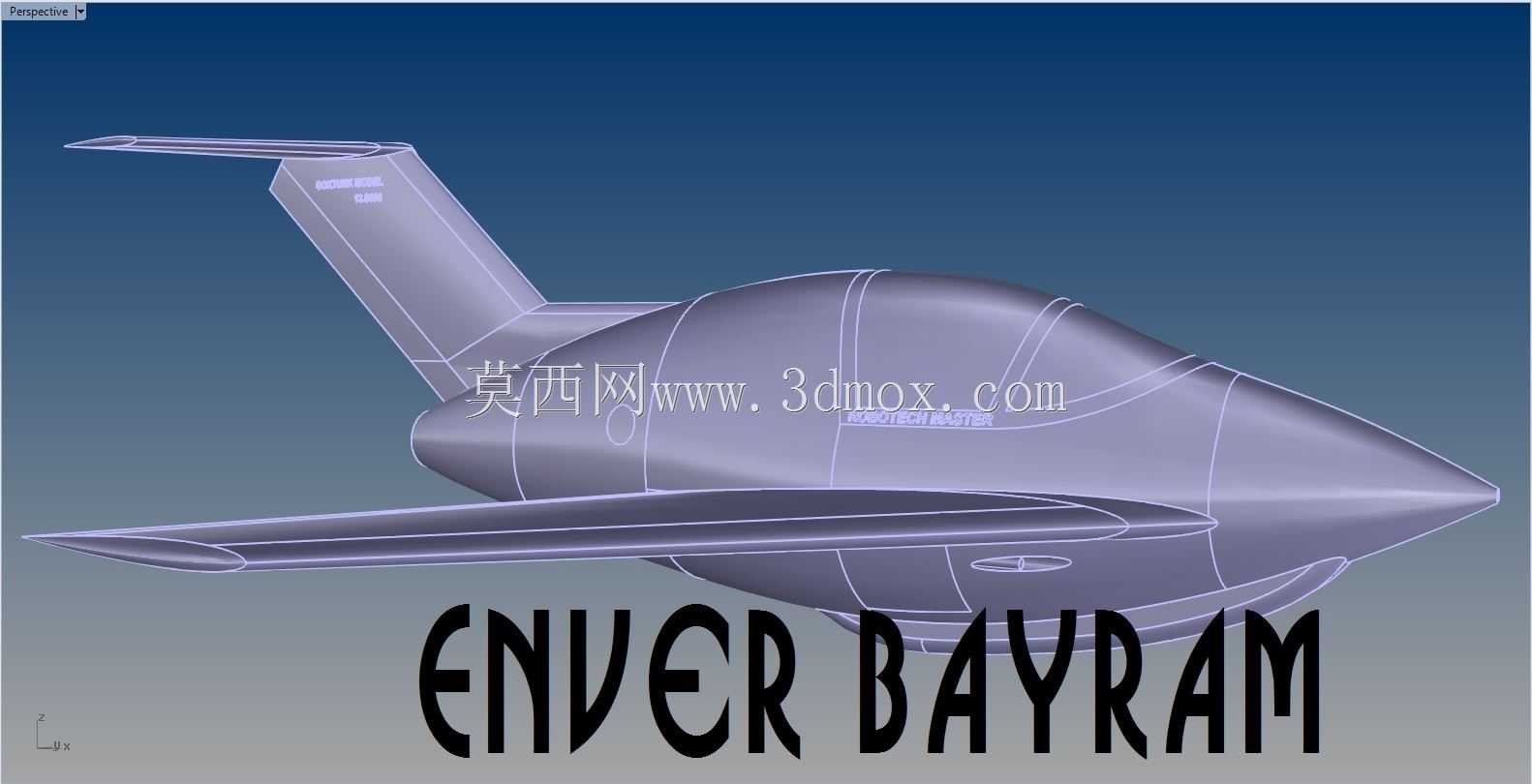

　　从气动布局的设计思路来看，该机采用无水平尾翼的V型尾翼布局，中单翼采用大后掠三角翼构型，机翼根部与机身中段平滑过渡，既可以降低高速飞行时的跨音速阻力，也能在有限翼展尺寸下获得足够的结构强度，机翼内部预留了燃油管路与操纵舵机的安装空间，翼面后缘设置独立的升降副翼，可同时完成滚转操纵与俯仰配平，不需要额外设置水平尾翼，大幅缩短了尾部结构的长度。机头段为圆润的卵型增压座舱，座舱风挡采用多段式框架结构，飞行员座椅采用半仰卧布置，在高过载爬升阶段可以降低飞行员的载荷耐受压力，机头下方预留两门固定机炮的安装支座，机炮轴线与机身纵轴保持平行，校靶时可通过支座垫片调整射角，避免炮口震动影响座舱仪表。

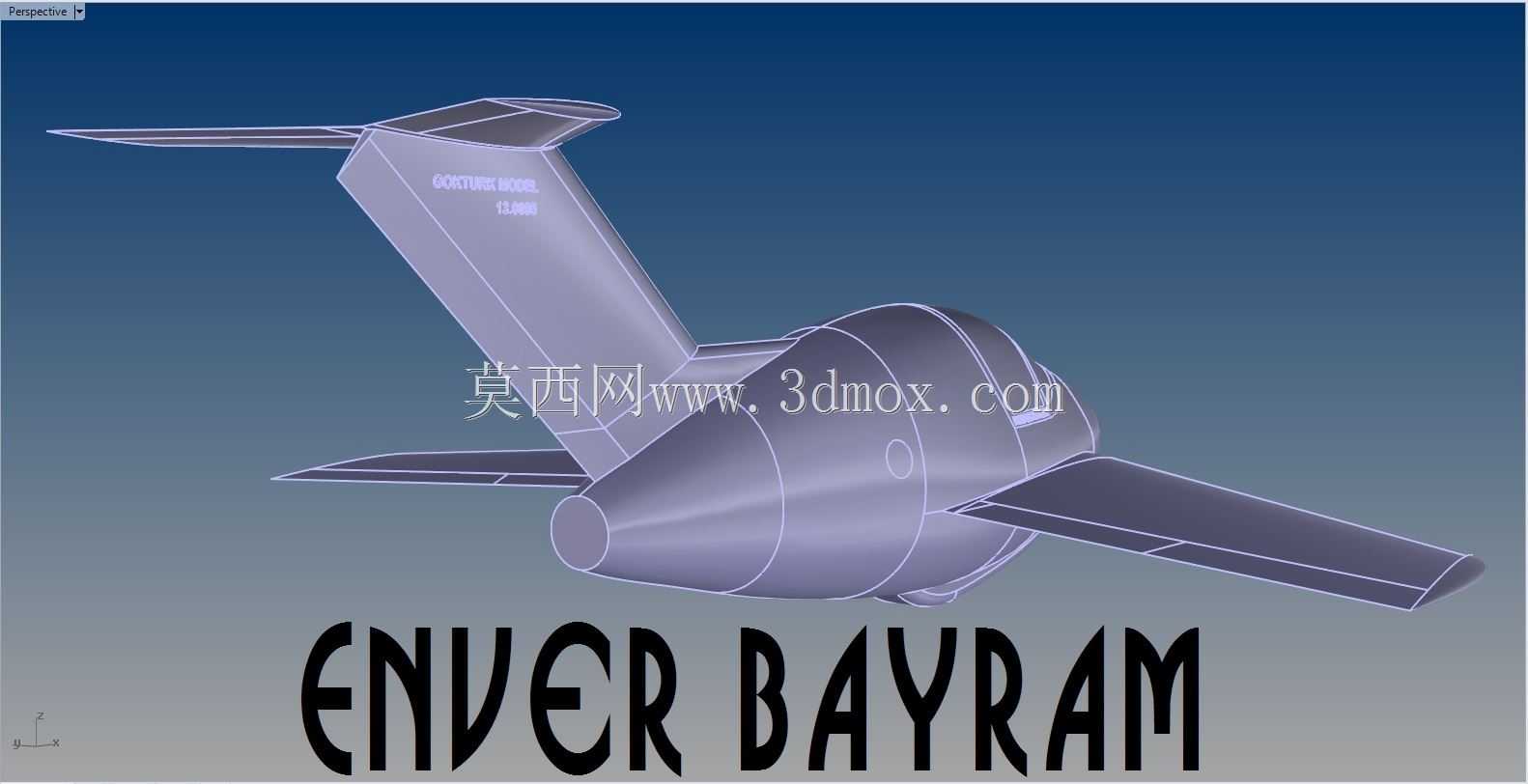

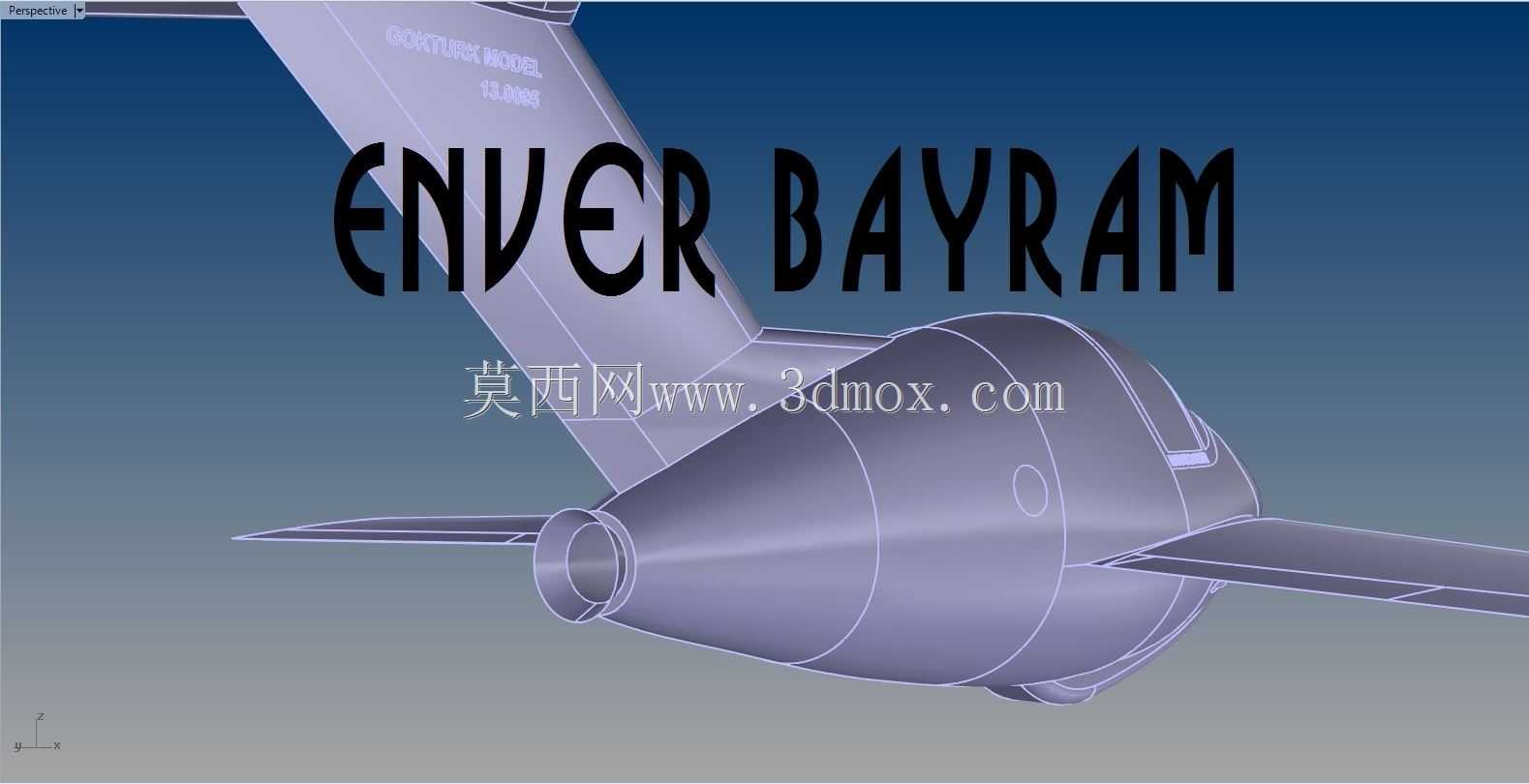

　　动力系统布置在机身中段靠后位置，单台火箭发动机通过机身尾部的安装法兰固定，发动机轴线与机身纵轴重合，推力线穿过整机重心附近，爬升阶段不会产生过大的配平力矩。机身内部围绕发动机布置燃料储箱、氧化剂储箱与高压气瓶，储箱采用框架式卡带固定，隔框上预留维修拆卸口，地勤人员可以通过机身侧面的口盖完成燃料加注与发动机管路检测，不需要拆解整机蒙皮。尾翼采用双尾撑向外延伸的V型构型，两片尾翼夹角经过气动优化，既可以避开发动机尾喷流的高温区域，也能在大迎角飞行时避免机翼气流遮挡造成舵效失效，尾翼根部与尾撑采用一体化铆接结构，舵面操纵摇臂布置在尾撑内部，外部蒙皮保持连续光滑，降低高速飞行的摩擦阻力。

　　实际作战使用场景中，这款截击机依托机场简易跑道即可完成起飞，火箭发动机可以在短时间内提供极大推力，让整机在数十秒内爬升至敌方轰炸机编队的飞行高度，完成一次高速掠袭攻击后，依靠剩余能量滑翔返航，因此机体结构不需要按照长航时飞机的疲劳寿命标准设计，大部分隔框采用轻量化钣金铆接结构，在满足瞬时大过载要求的前提下尽可能降低空重。前三点式起落架的安装边界在数模中做了完整还原，前起落架收纳在座舱后方的设备舱内，主起落架旋转后收纳在机翼根部的起落架舱内，起落架收放机构的连杆行程、舱门开合间隙都做了干涉检查，收放过程中不会与周边管路、结构件发生碰撞。

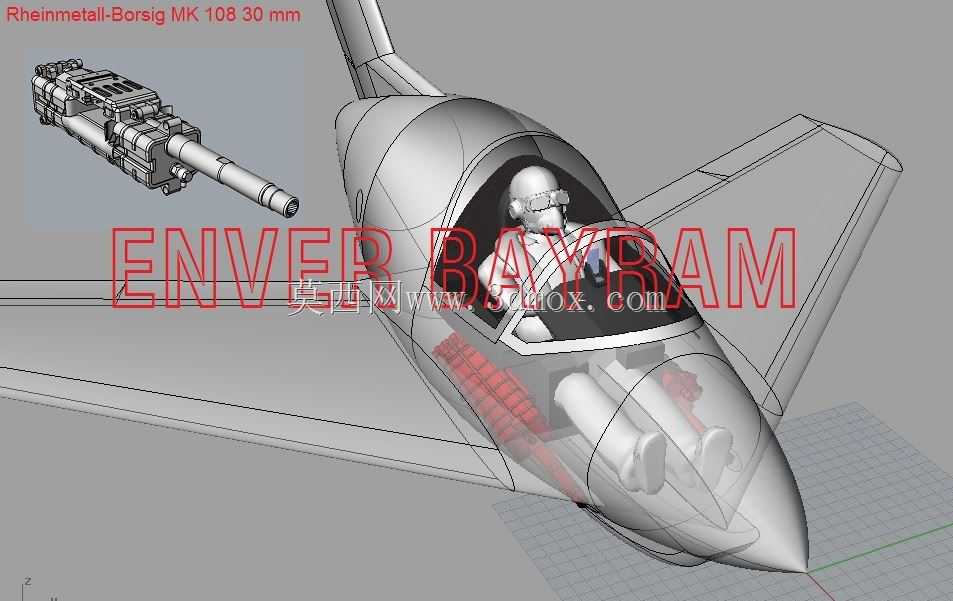

　　武器配置方面，两门大口径机炮对称安装在机头两侧，炮口伸出机头蒙皮端面，机炮供弹链布置在座舱两侧的弹舱内，备弹量按照一次拦截两架重型轰炸机的标准配置，机炮安装支架采用减震衬套与机身隔框连接，连续射击时的后坐力可以通过衬套缓冲，不会直接传递到机身主结构造成蒙皮铆钉松动。机身表面的所有口盖、检修孔、天线基座都在数模中做了独立特征建模，外形曲面经过G2连续检查，机翼与机身的过渡区域没有曲面褶皱，导入仿真软件后可以直接划分气动网格，开展升阻特性、操纵稳定性的前置计算，也可以作为航空科普装备、空战场景仿真、轻型飞行器概念设计的参考底模，结构树按照机身、机翼、尾翼、起落架、动力系统、武器系统分模块管理，设计人员可以单独拆分每个子装配体开展细节优化，调整储箱容积、舵面面积、起落架轮距等参数时，关联的安装边界会同步更新，不需要重新搭建整机基础布局。
