串列双座螺旋桨教练机整机结构

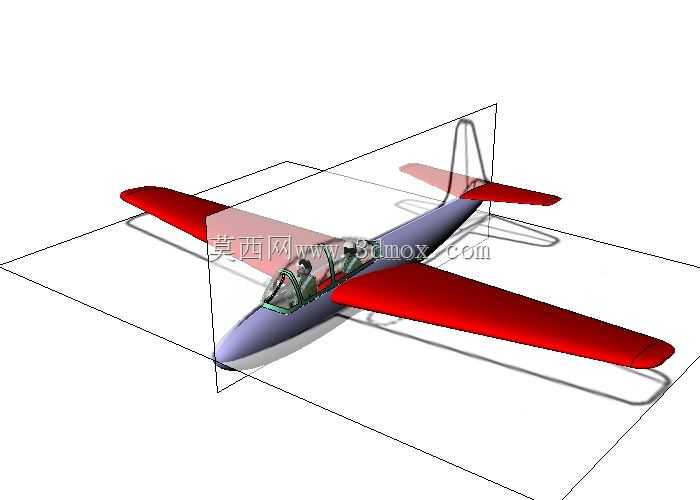

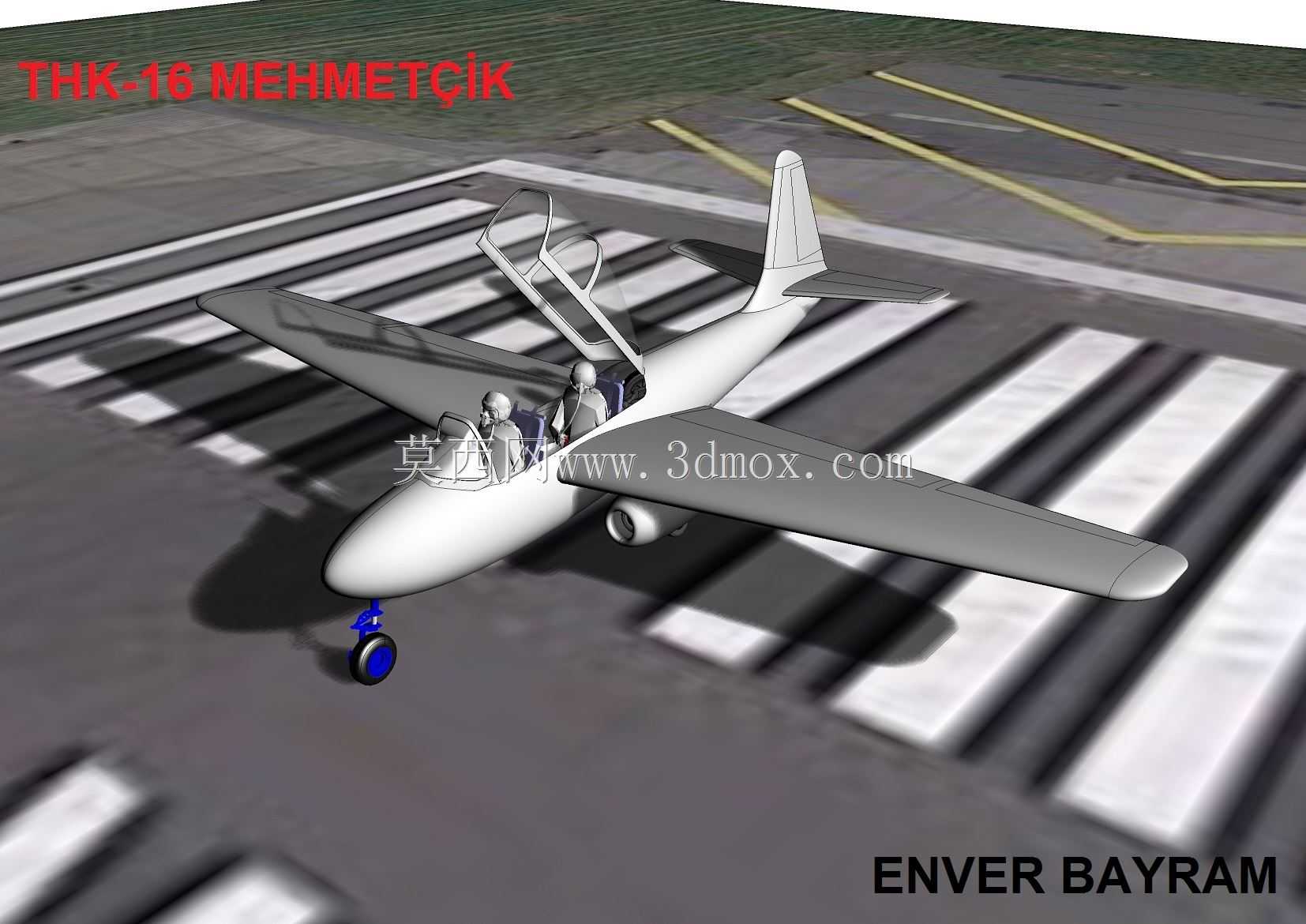

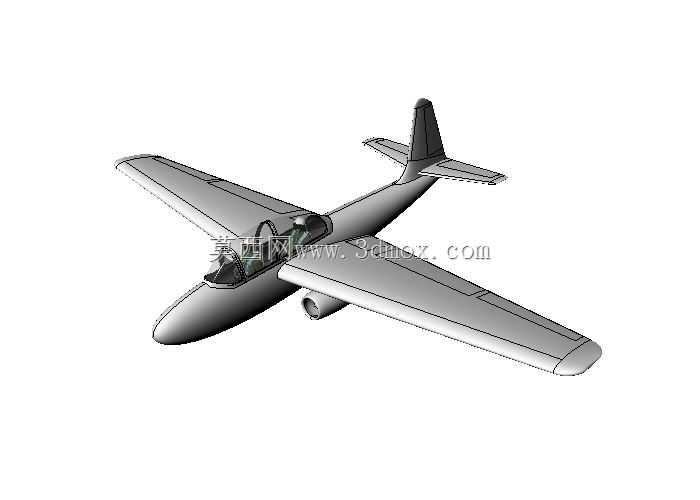

　　这套三维结构围绕初级与中级飞行训练场景展开，整机采用低单翼、前三点起落架和串列双座布局，重点服务于航理教学、座舱程序训练、地面维护演示以及航空装备概念方案评审。模型把机身、机翼、尾翼、动力短舱、起落架和开启式座舱盖作为连续装配体处理，能够直观呈现人员进出、发动机布置、翼面承力路线和地面停放姿态之间的关系。

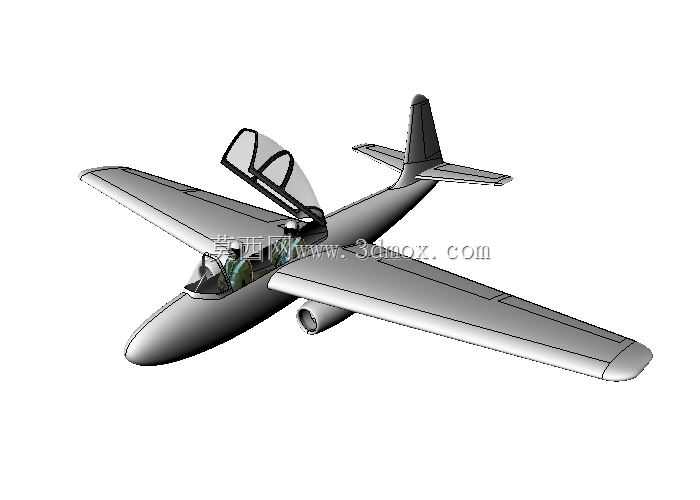

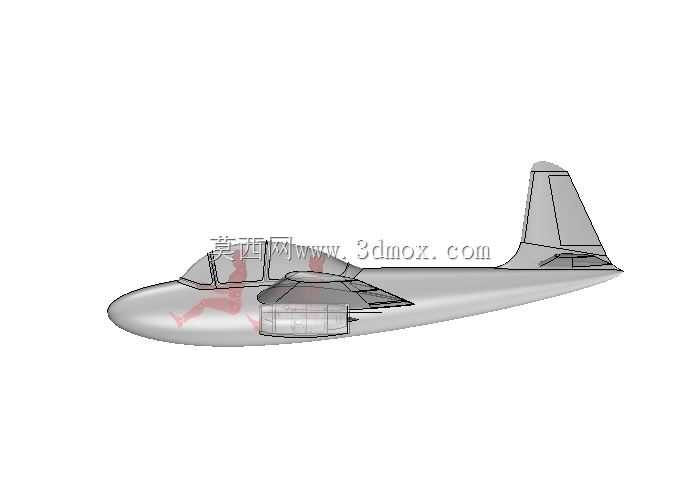

　　从实际使用角度看，串列座舱使前后座飞行员沿机身轴线布置，前座负责主要操纵视野，后座教员可观察前座动作并进行教学纠偏。座舱盖采用向两侧上方开启的形式，在三维结构中保留了铰链开启轨迹和透明件边界，便于检查人员登机通道、头部空间和盖体关闭后的外形连续性。机身前段截面围绕座舱高度和仪表安装空间收束，中段衔接机翼主梁与发动机支撑区域，后段逐步过渡到垂尾和平尾，外形既考虑低速飞行时的稳定性，也兼顾结构件分段制造的可行性。

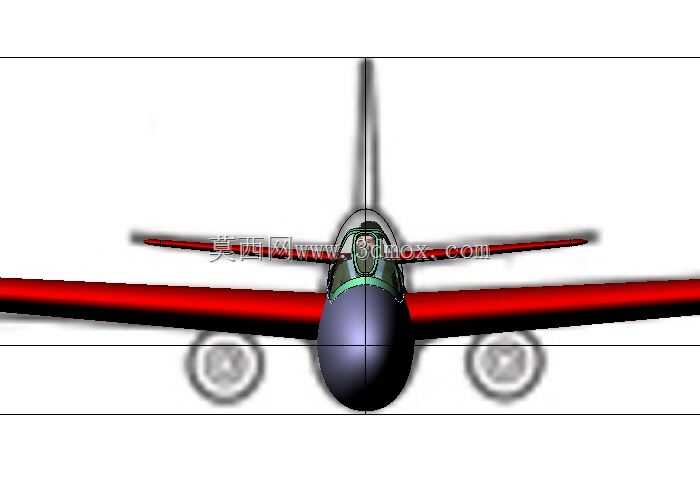

　　机翼选用低单翼布置，翼根穿过机身下部，有利于缩短主起落架支柱长度，并使机翼内部油箱、翼梁和接头位置更接近整机重心。翼型选择偏向低速训练机常用的层流与高升力折中方案，机翼前缘圆润、后缘平直，副翼占据外侧翼段，襟翼区域靠近翼根，适合在起飞、着陆和低速盘旋工况下提供足够升力。建模时可沿翼展方向检查翼肋站位、蒙皮曲率变化以及翼尖收尾，避免外形在光顺阶段出现局部凹陷或扭转突变。

　　尾翼部分由垂直安定面、方向舵、水平安定面和升降舵组成，垂尾后掠幅度较小，符合螺旋桨飞机低速操纵特点。平尾安装在机身尾部两侧，与垂尾保持明确间隙，能够在检查舵面偏转时避免干涉。尾翼设计需要同时满足航向稳定、纵向配平和螺旋桨滑流影响下的操纵效率，结构上可通过尾梁内部的长桁、隔框和接头把舵面载荷传回机身主承力区。

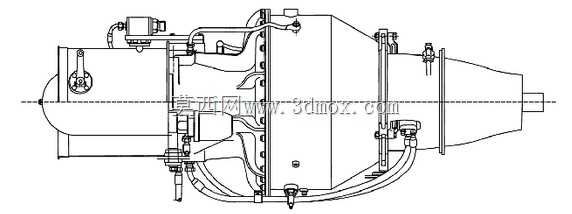

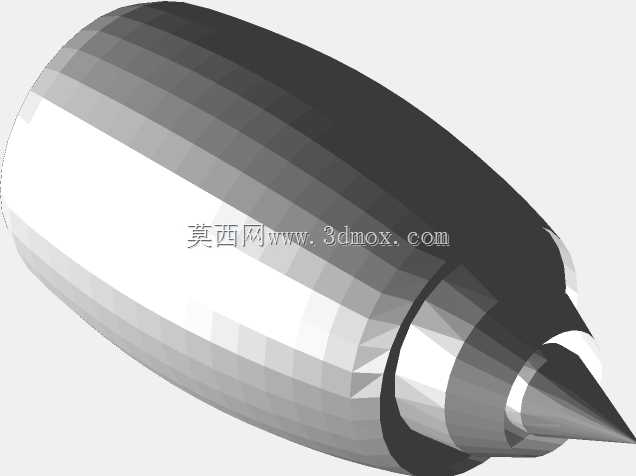

　　动力系统采用双发涡轮螺旋桨配置思路，发动机短舱吊挂在机翼下方，短舱外形从进气口、检修舱段到尾喷口逐步收窄。螺旋桨旋转平面与机翼前缘保持安全距离，短舱与机翼之间的连接段需要模拟挂架、防火墙、油路通道和维护口盖位置。对于训练平台而言，双发布局不仅能提高任务可靠性，也便于开展单发失效、动力配平和不对称拉力处置等教学科目。三维装配中应重点核对短舱离地高度、螺旋桨桨尖扫掠范围以及地面维护人员接近发动机舱盖的操作空间。

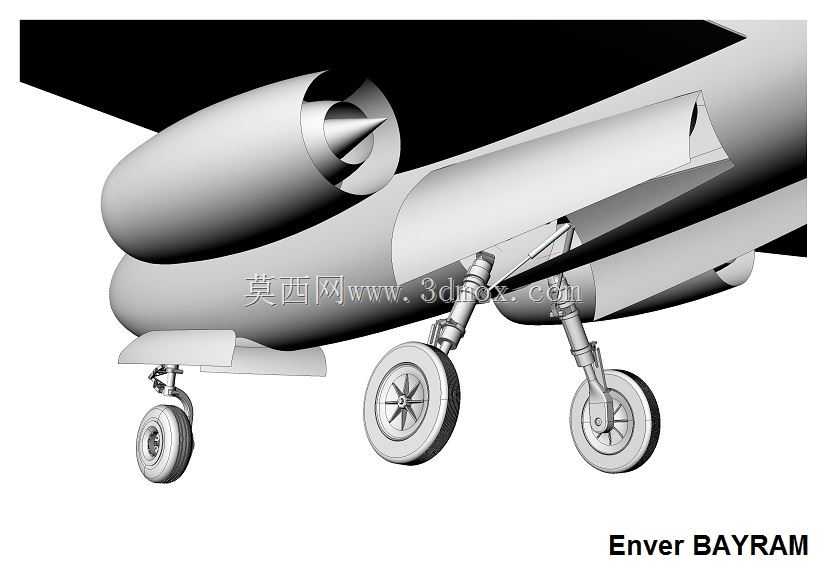

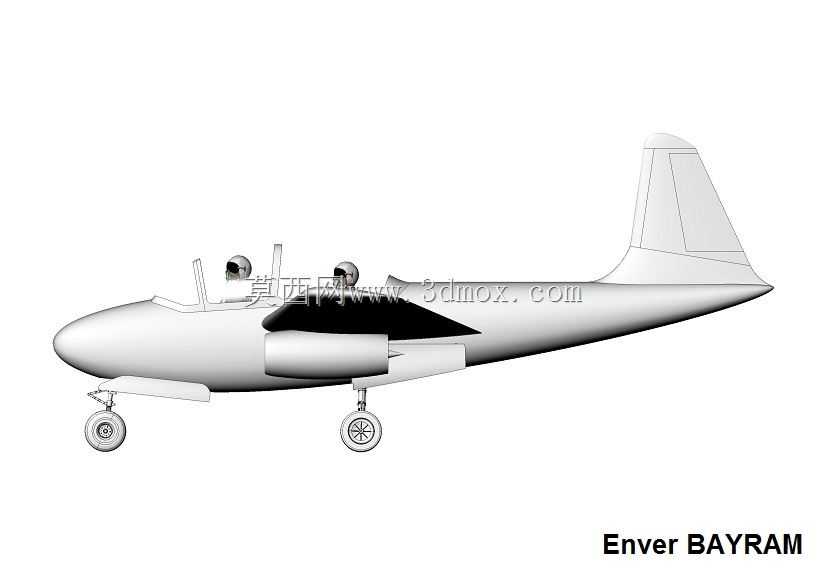

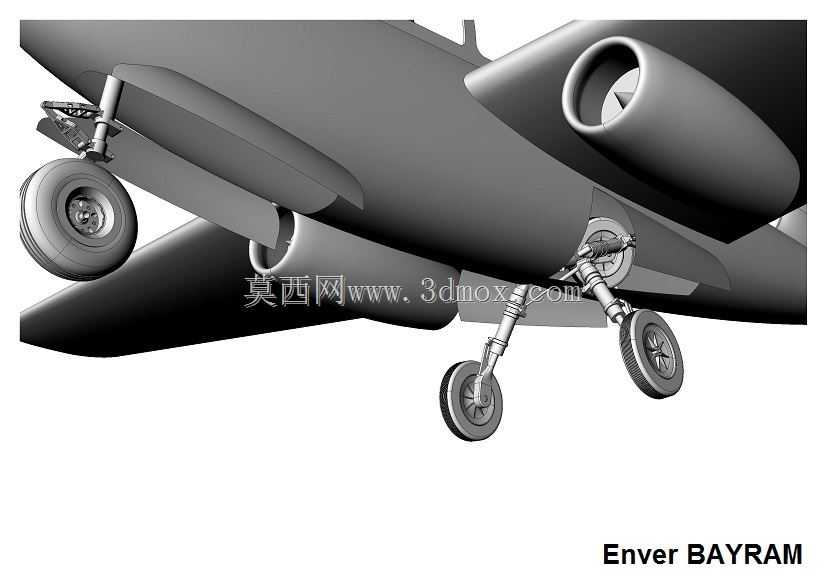

　　前三点起落架由前轮、主轮、支柱、收放机构和转向结构组成。前起落架布置在座舱下方靠前位置，主起落架靠近机翼根部，停机状态下整机呈适度抬头姿态，有利于改善起飞滑跑时的前方视野。起落架与机身、机翼的连接点需要承受着陆冲击和侧向刹车载荷，模型中可围绕支柱转轴、轮轴中心、轮胎外径和舱门边界检查收放路径。轮胎与地面、桨尖与地面、尾翼与地面之间的间隙应分别校核，防止在最大压缩、转弯和坡道停放条件下出现碰撞。

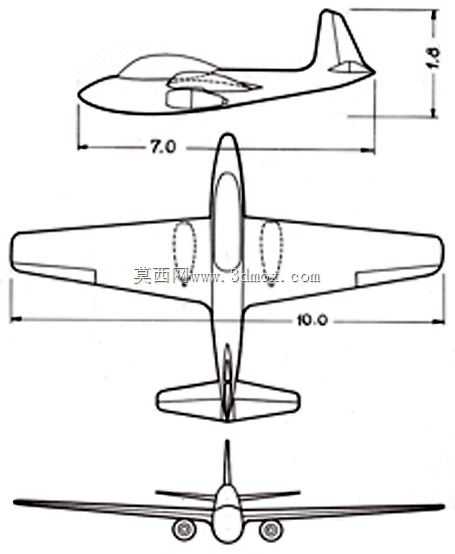

　　外形尺寸与安装边界方面，整机长度方向由机头螺旋桨前端延伸至尾锥末端，宽度方向以两侧翼尖为最大边界，高度方向则由垂尾顶端控制。运输和停放时，机翼展长决定机库占位与牵引通道宽度，机身长度影响转弯半径，垂尾高度决定机库门、维修棚和地面保障设备的通过限制。若用于工程拆解演示，可进一步把机翼设计为外翼可拆形式，翼根接头位置需预留螺栓安装空间和工装托举点；机身下方则应布置千斤顶支撑点，便于起落架维护和水平测量。

　　结构建模过程中，机身蒙皮不宜只作为单一封闭曲面处理，应结合隔框站位、长桁走向和座舱开口加强框理解载荷传递。机翼开口、发动机挂架、起落架舱和座舱切口都是刚度突变区域，需要在概念阶段就预留加强肋、接头盒段和检修通道。舵面铰链线、操纵拉杆走向和座椅安装导轨也应在外形模型中保留逻辑位置，这样后续转入详细设计时，结构、系统和人机工程团队能够在同一装配关系下开展干涉检查。

　　该作品适合用于航空教学装备展示、飞行器总体布置分析、低速飞机外形评审和三维装配训练。通过对机身比例、翼面位置、双发短舱、串列座舱和起落架边界的完整表达，模型能够帮助设计者从总体参数快速过渡到结构分区、维护开口和地面保障空间的协同校核。
