双座滑翔教练机三维结构数模

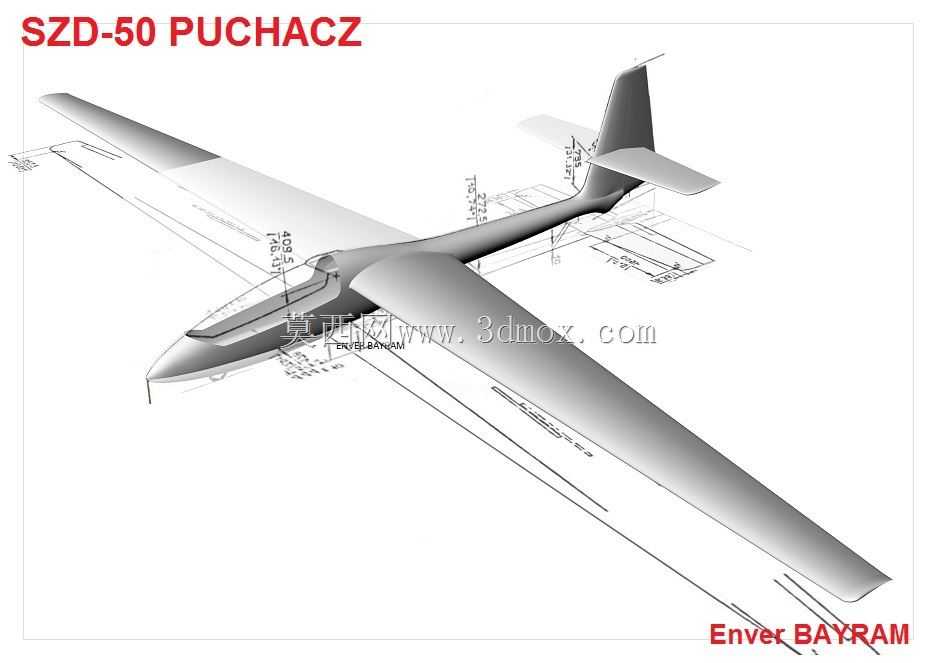

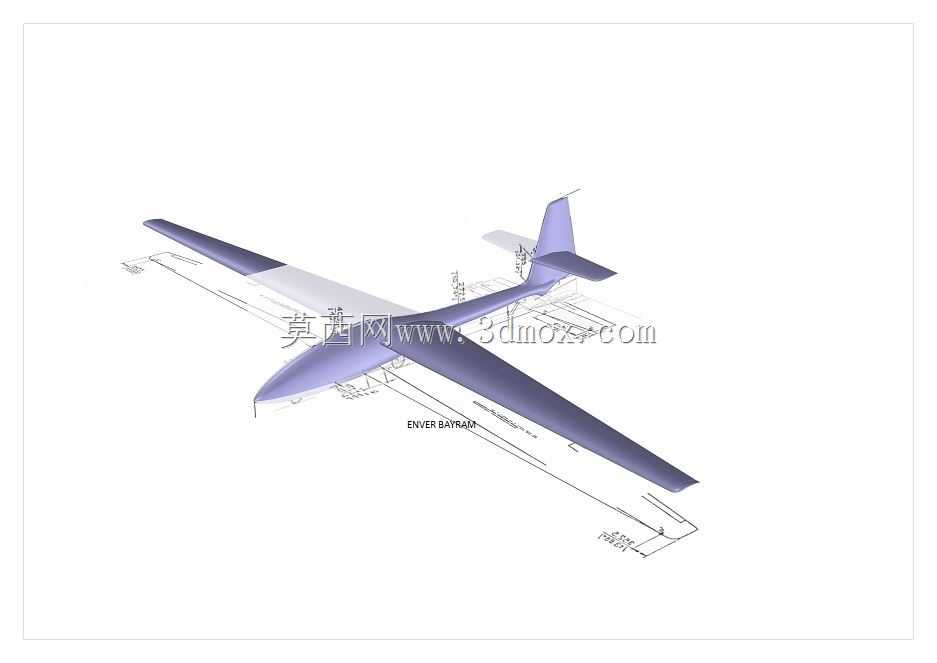

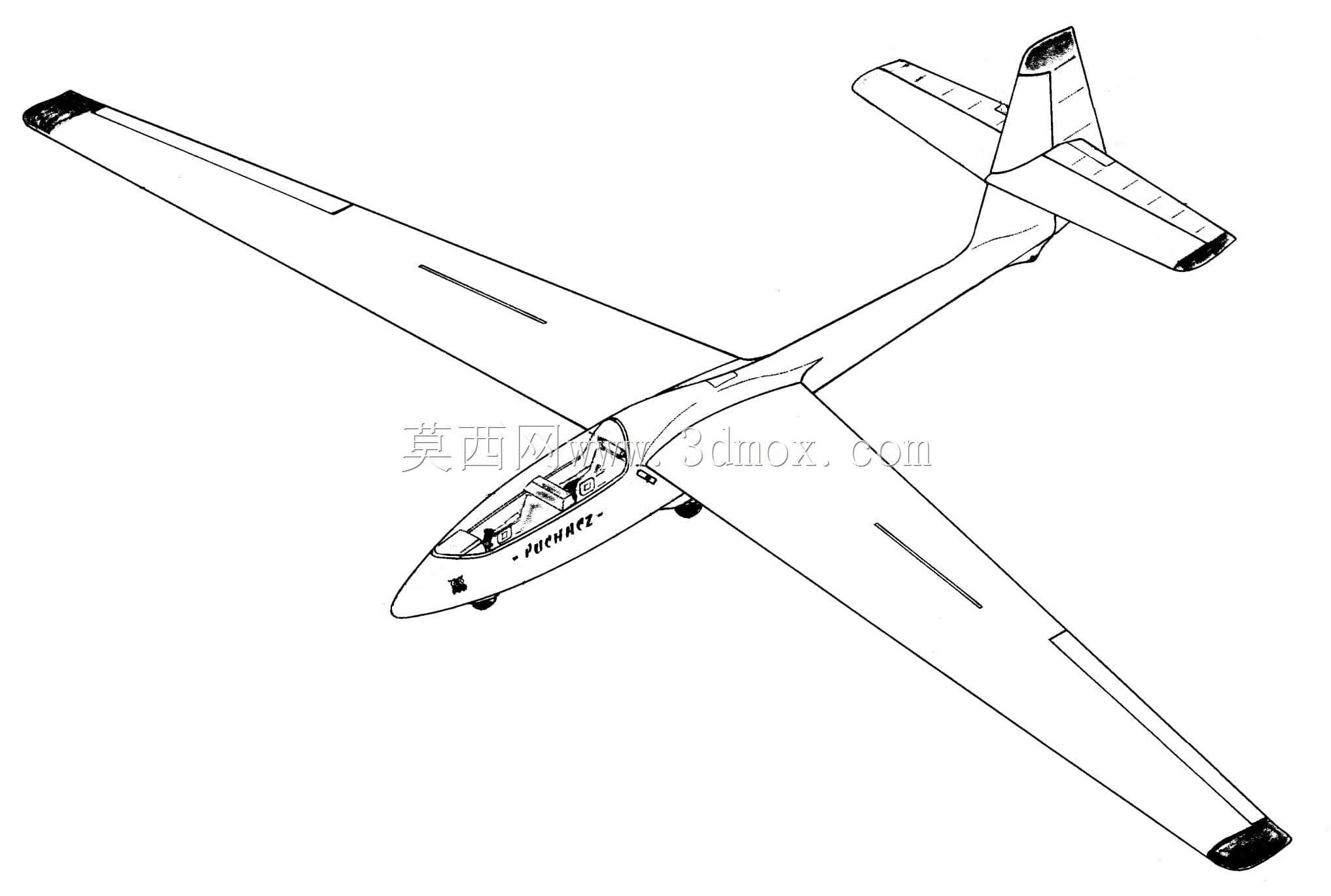

　　该数模围绕双座滑翔教练机的整机外形与结构布置展开，适合用于航空教学演示、飞行器外形校核、滑翔机结构认知以及三维装配参考。整机采用长机翼、低阻机身和常规尾翼布局，重点表现滑翔训练机型在气动效率、乘员布置和地面停放边界方面的设计特征。

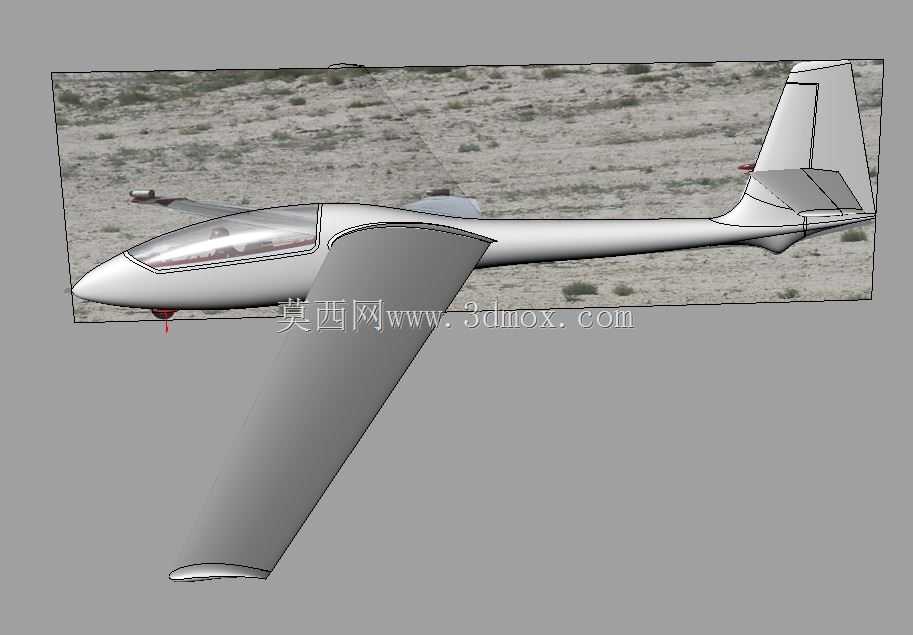

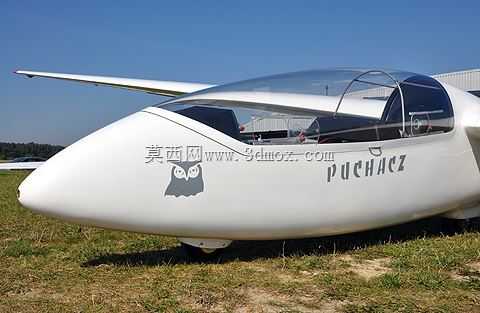

　　从实际使用场景看，这类飞行器主要服务于初级至中级滑翔训练，座舱采用前后双人布局，前舱用于学员操纵，后舱便于教员观察与辅助控制。数模中机身轮廓、座舱玻璃区、机翼延伸段和尾翼支撑关系均有明确表达，能够帮助设计人员理解滑翔机在无动力状态下对升阻比、姿态稳定性和操纵冗余的要求。机翼展向尺寸较大，翼面相对机身具有明显展弦比优势，有利于在低空热气流和山坡动力上升气流中维持滑翔状态。

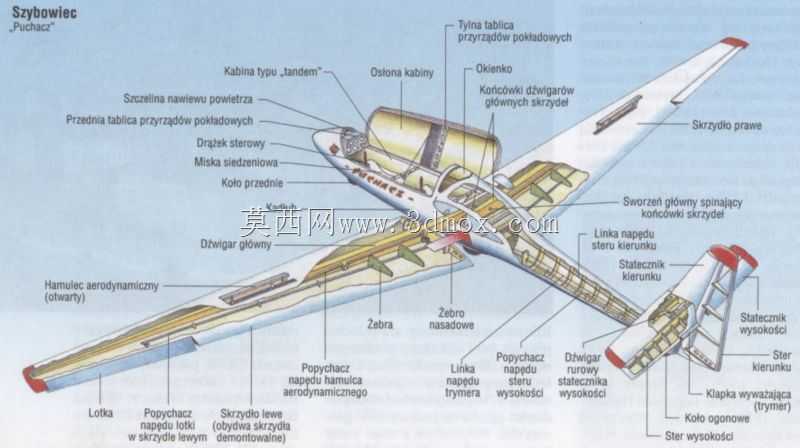

　　结构理解上，机身中段是乘员、操纵系统和主翼连接载荷的集中区域。细长机头通过平滑曲面过渡到座舱段，减少前部迎风阻力；座舱后方机身逐渐收窄，并与垂直尾翼、水平尾翼形成连续传力路径。机翼根部与机身的连接区域需要承受弯曲、扭转和着陆冲击组合载荷，实际工程中通常会在该区域布置加强框、翼梁接头和承力蒙皮或复合材料夹层结构。尾翼部分采用上单垂尾与水平安定面组合，方向舵和升降舵区域在数模中通过外形分块体现，可用于后续讨论舵面偏转间隙、操纵摇臂布置以及尾翼颤振防护。

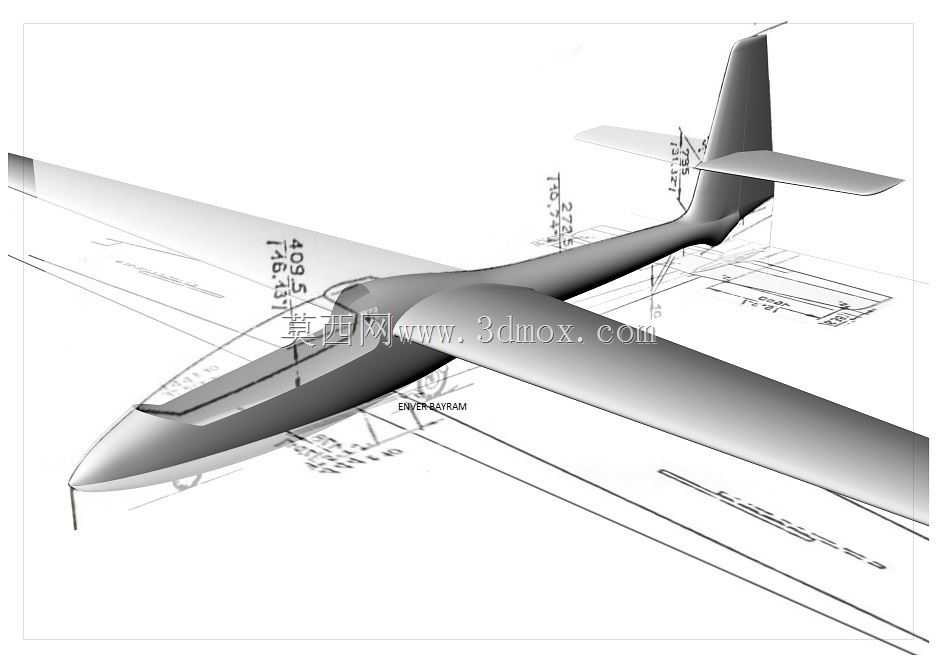

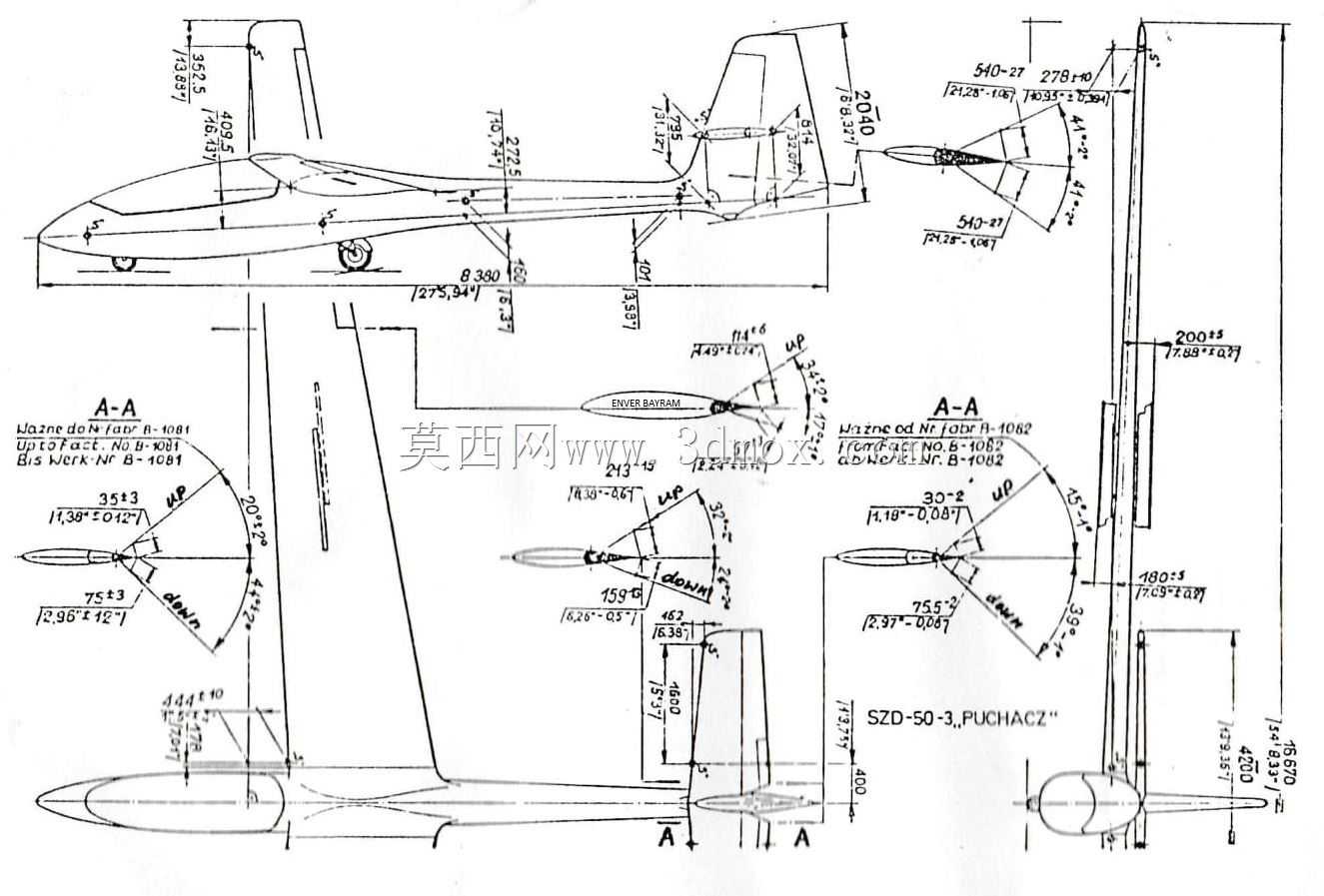

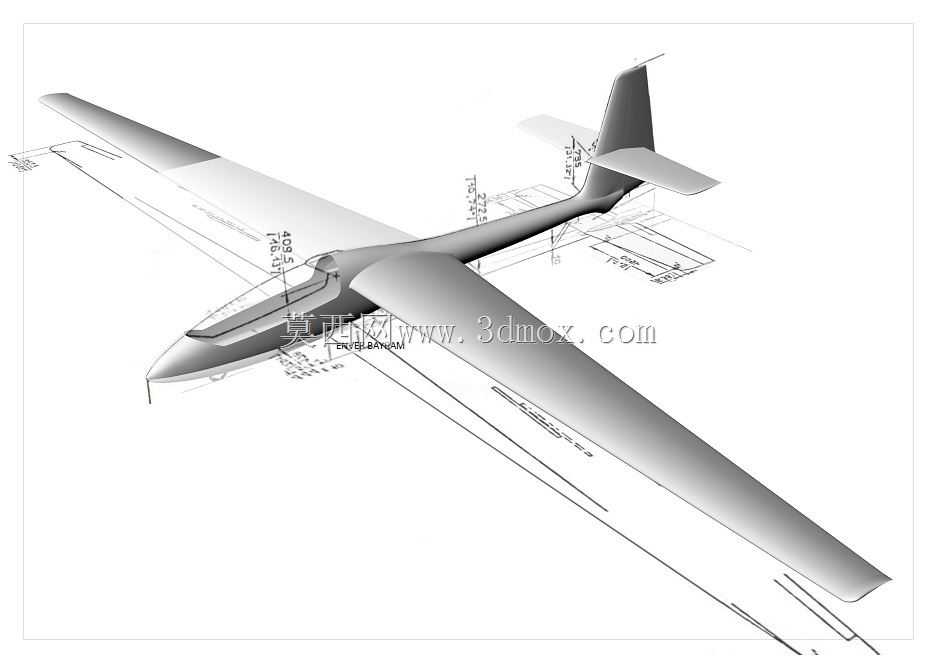

　　尺寸边界方面，整机长度约8.38米，翼展约16.67米，地面高度约2.60米。该尺度决定了模型在装配环境中不能只关注机身本体，还需要预留机翼展向运输、停机位占用、尾翼维护通道和牵引连接空间。机翼大跨度意味着单侧外翼在存放、拆装和转运时对支撑点位置较敏感，若用于实训车间或航空展馆布置，应结合翼展设置托架，避免翼尖触地或局部受力过大。地面高度则影响起落架形式、座舱进出便利性以及尾轮附近的维护空间，机身下部与地面之间需要满足滑行、着陆下沉和简易跑道使用需求。

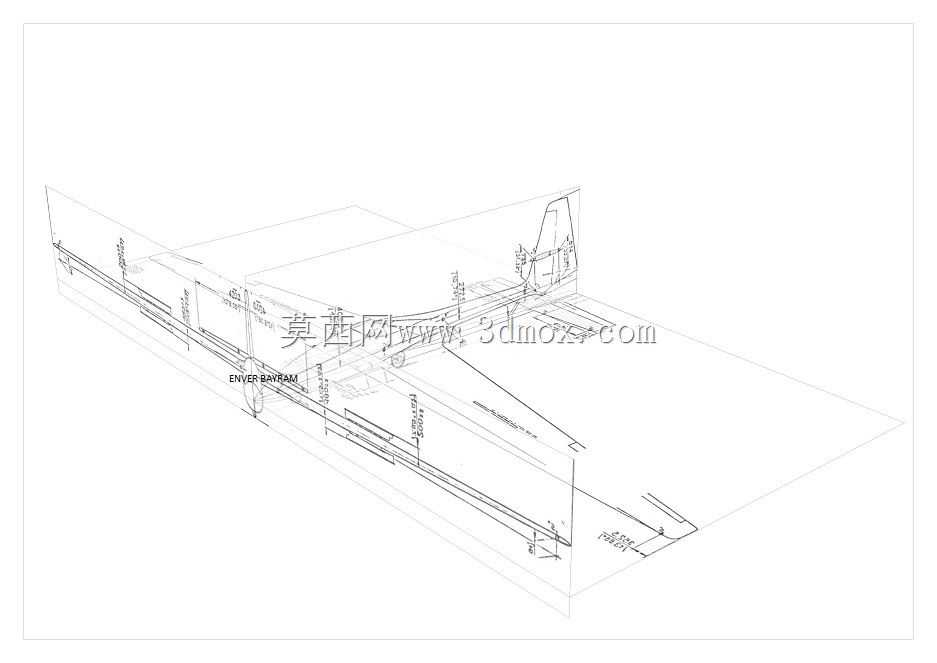

　　设计思路上，滑翔教练机不同于动力飞机，外形曲面需要在低速飞行条件下兼顾低阻力与足够升力。机翼前缘圆润、后缘逐渐变薄，有利于延缓气流分离；机身截面沿纵向连续变化，可降低座舱段突变带来的压差阻力。双座座舱虽然增加了机身宽度和重量，但能够提高训练效率，并使教员在飞行过程中直接纠正学员操纵。对于三维建模人员而言，建模时应优先保证机翼基准面、机身对称面、尾翼安装角和起落架接地点之间的协调关系，避免单纯追求外观而忽略气动面与结构轴线的一致性。

　　在工程应用中，该数模可作为航空装备课程的外形展示对象，也可用于虚拟装配、停机坪布局规划、牵引滑行路径检查和维护空间分析。若进一步深化，可在现有外形基础上补充翼梁、肋框、座舱骨架、操纵拉杆、起落架弹性支撑和牵引接头等细节，从而形成更完整的滑翔机结构设计参考。
