白头鱼雷水下潜射武器结构

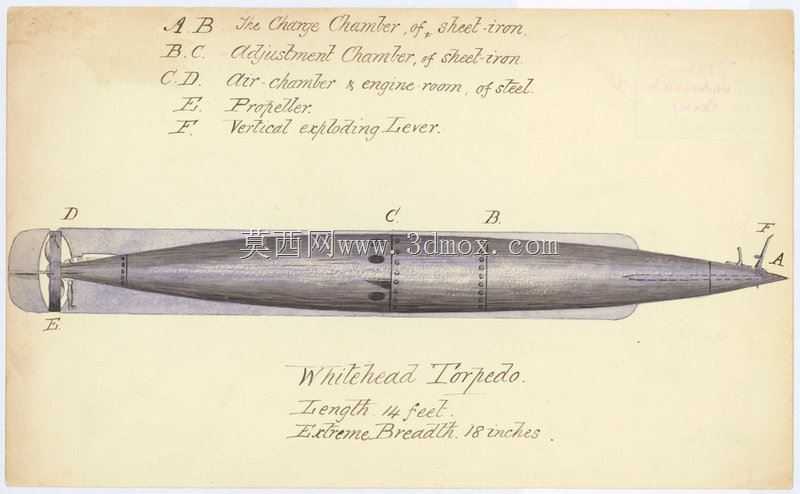

　　鱼雷作为水下自主航行的攻击武器，核心作战场景围绕潜艇隐蔽伏击、水面舰艇反潜反舰、港口防御封锁展开，从水下发射后依靠自身动力推进，沿设定航向深度航行，最终撞击目标舰船水下船体部位引爆，凭借水的不可压缩性放大爆炸毁伤效果，对大中型水面舰艇、潜艇构成致命威胁。白头鱼雷作为早期近代化鱼雷的典型代表，整体采用细长流线型回转体外形，全长约14英尺，最大直径18英寸，修长的弹体轮廓完全适配水下航行减阻需求，头部为圆润卵形战斗部舱段，向后依次衔接各功能舱室，尾部收拢布置推进与操纵部件，整体径向尺寸统一，可直接适配标准鱼雷发射管的内径约束，发射时无需额外适配转接结构，装填时沿发射管轴向推送即可完成装定。从舱段功能划分来看，弹体最前端为装药战斗舱，

　　内部装填高能炸药与触发引信，舱段外壳采用薄铁板卷焊成型，在保证结构强度的前提下尽可能控制舱段重量，为后方动力与导航部件预留载荷空间；战斗舱后方为调整舱，同样采用薄铁板壳体，内部布置浮力配重金属块、航向深度调节机构，通过调整配重位置与舱内注排水容积，让鱼雷整体重心与浮心匹配设计值，保证航行过程中姿态平稳，不会出现抬头、栽尾或者侧翻问题；调整舱向后为空气舱与动力舱，该段壳体改用钢材加工，承受内部压缩空气储罐的高压载荷，舱内集成压缩空气瓶、活塞式动力主机、燃料供给管路，高压空气作为动力工质驱动主机运转，输出扭矩传递至尾部推进轴；弹体最尾部为螺旋桨推进器，采用双叶螺旋桨布局，旋转时推动水流向后获得向前推力，螺旋桨后方配套垂直航向操纵杆，

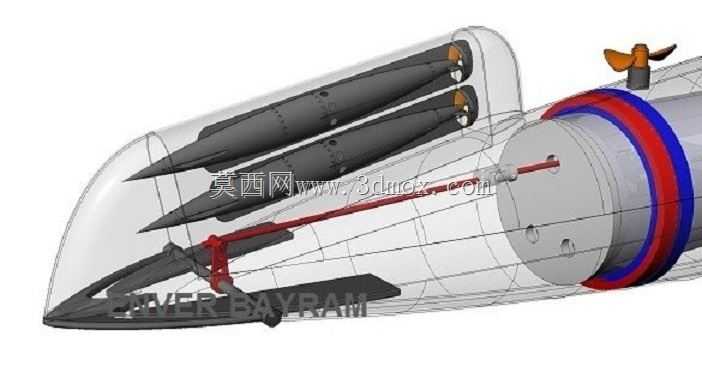

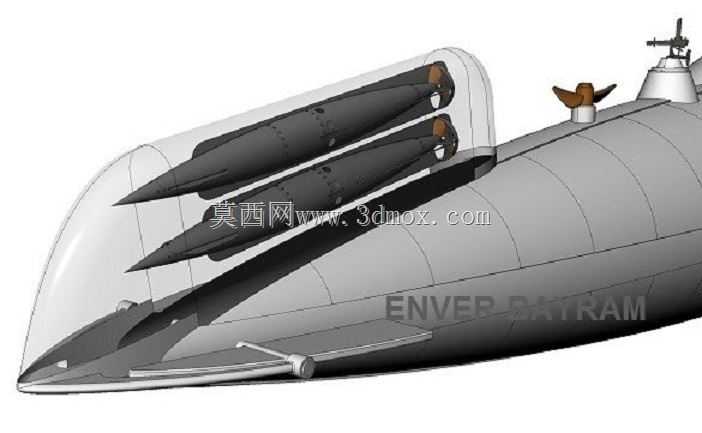

　　联动尾部舵面，通过舵面偏转改变水流方向，控制鱼雷的航行航向与深度，实现直线航行或者预设弹道机动。三维建模过程中首先以回转体特征搭建弹体主体曲面，通过旋转命令生成流线型外轮廓，保证各舱段对接处同轴度误差控制在允许范围内，避免曲面错位带来的水下附加阻力；各舱段分别独立建模后通过同轴装配约束拼接，薄铁板舱段保留壳体壁厚特征，钢质动力舱加厚壳体壁厚并添加内部高压储罐的安装定位结构，尾部螺旋桨单独绘制叶片曲面，按照桨叶角参数完成特征阵列，操纵舵面添加转动铰接约束，还原舵面偏转的运动自由度。结构设计上全程兼顾发射管适配边界，弹体最大外径严格匹配发射管内径，外表面无突出凸起结构，所有外接管路、操纵手柄均收纳于弹体轮廓内部，

　　发射过程中不会与发射管内壁发生剐蹭；舱段之间采用法兰对接加密封垫片的连接形式，既保证水下航行时舱段密封不漏水，也便于战前拆解检修、更换故障部件，动力舱的高压空气储罐预留充气接口，在装填前完成高压气体充注，发射后高压空气驱动主机带动螺旋桨持续运转，推动鱼雷以稳定航速驶向目标。该型鱼雷的结构布局奠定了后续近代鱼雷的基本设计范式，将战斗、配平、动力、推进、操纵功能分段集成在细长弹体内，在有限的尺寸空间内平衡了射程、航速、毁伤威力与航行稳定性，建模时还原的舱段划分、壳体材质差异、尾部操纵机构细节，可用于水下武器结构教学、舰船装备演示、军事场景仿真搭建等场景，清晰展示早期鱼雷从发射到命中目标的完整结构逻辑。
