近代早期蒸汽动力军用潜艇外观结构

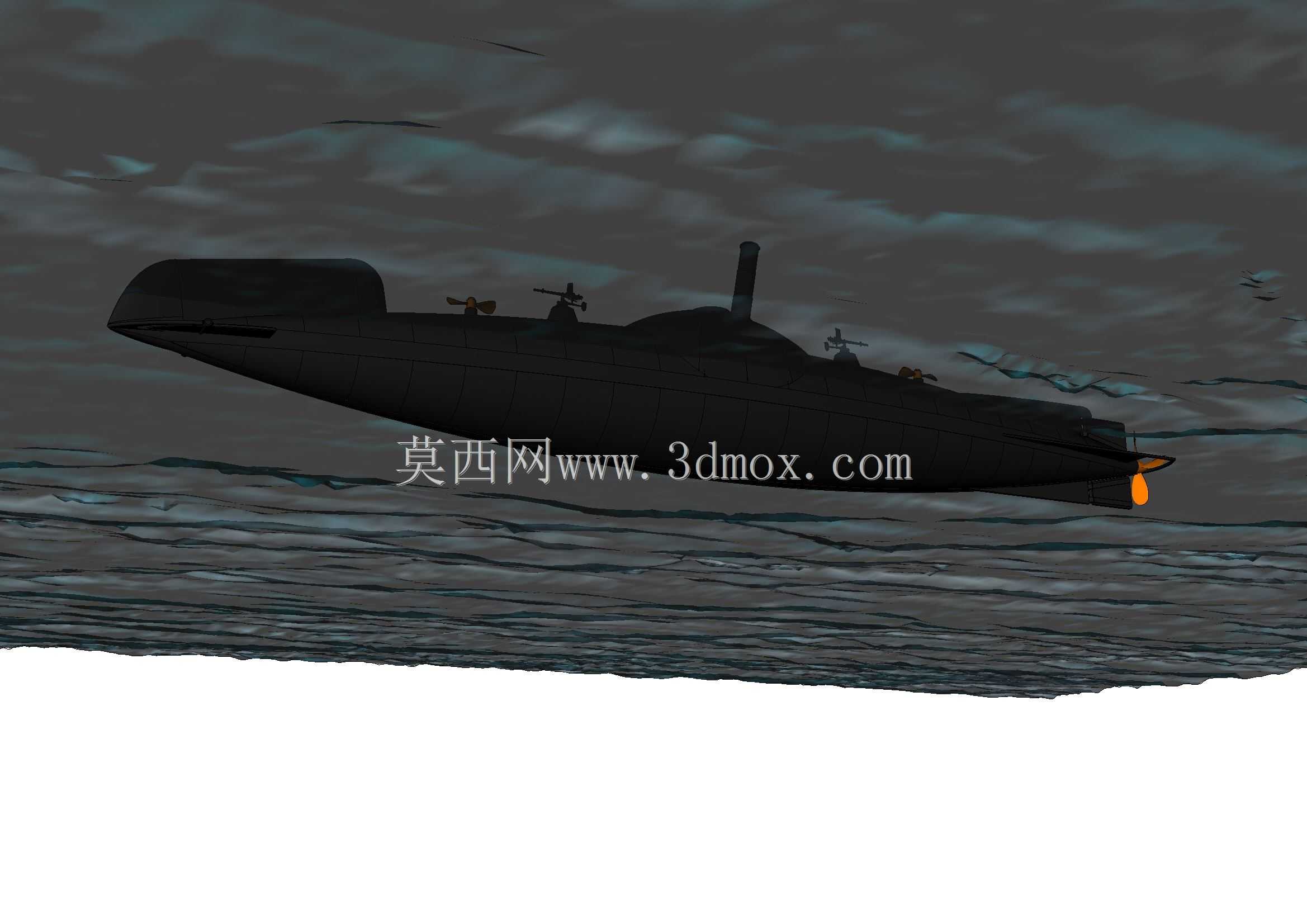

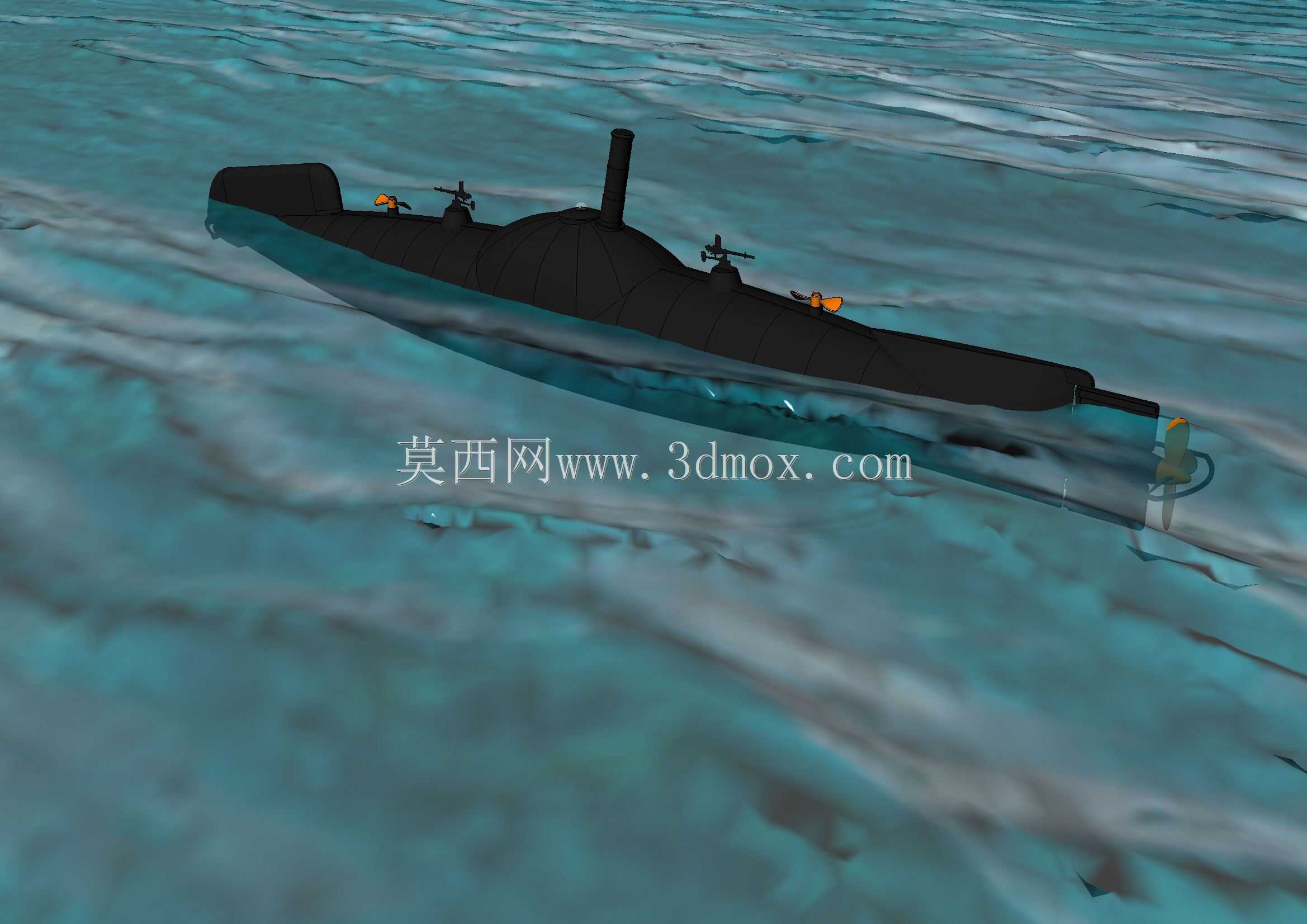

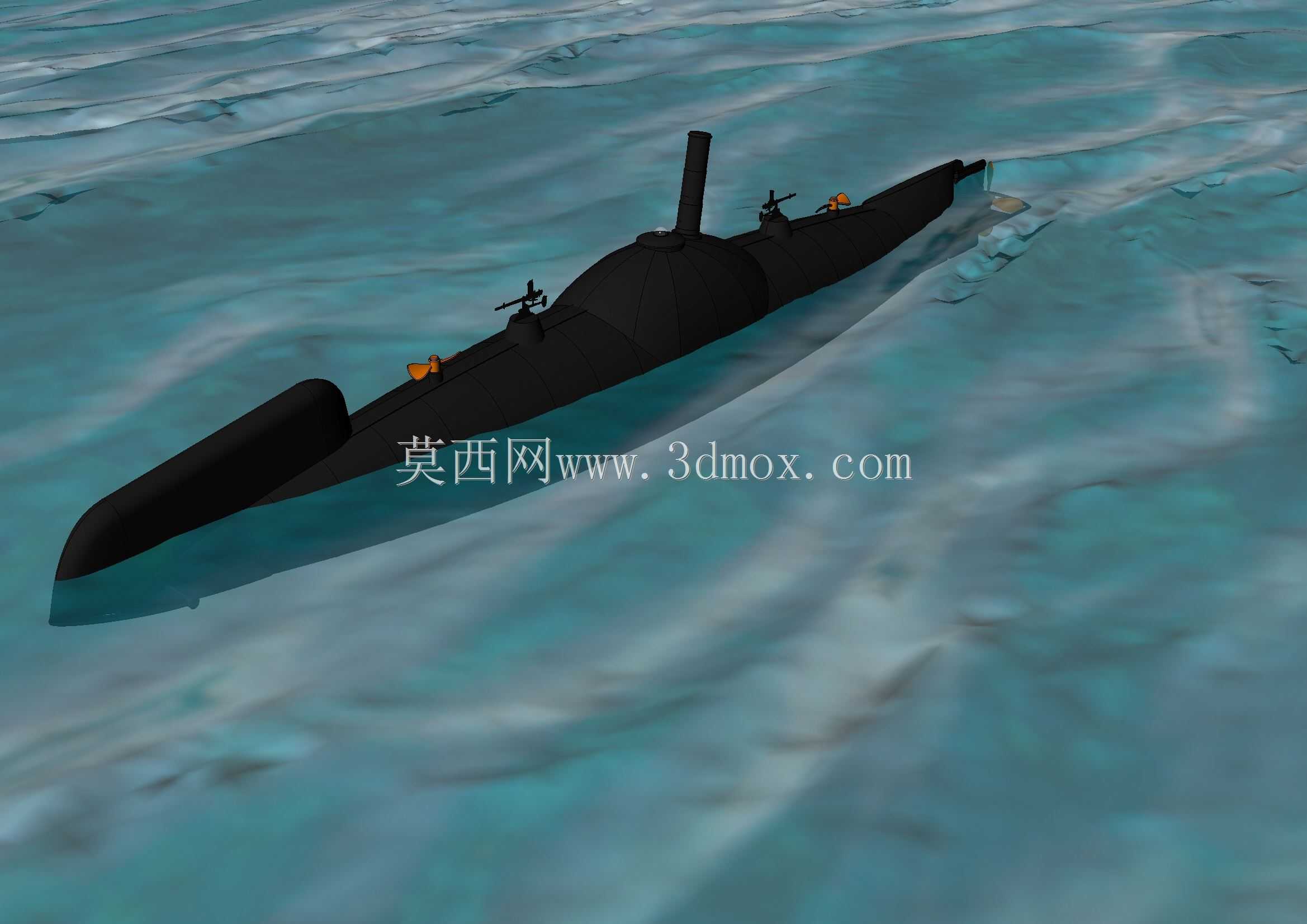

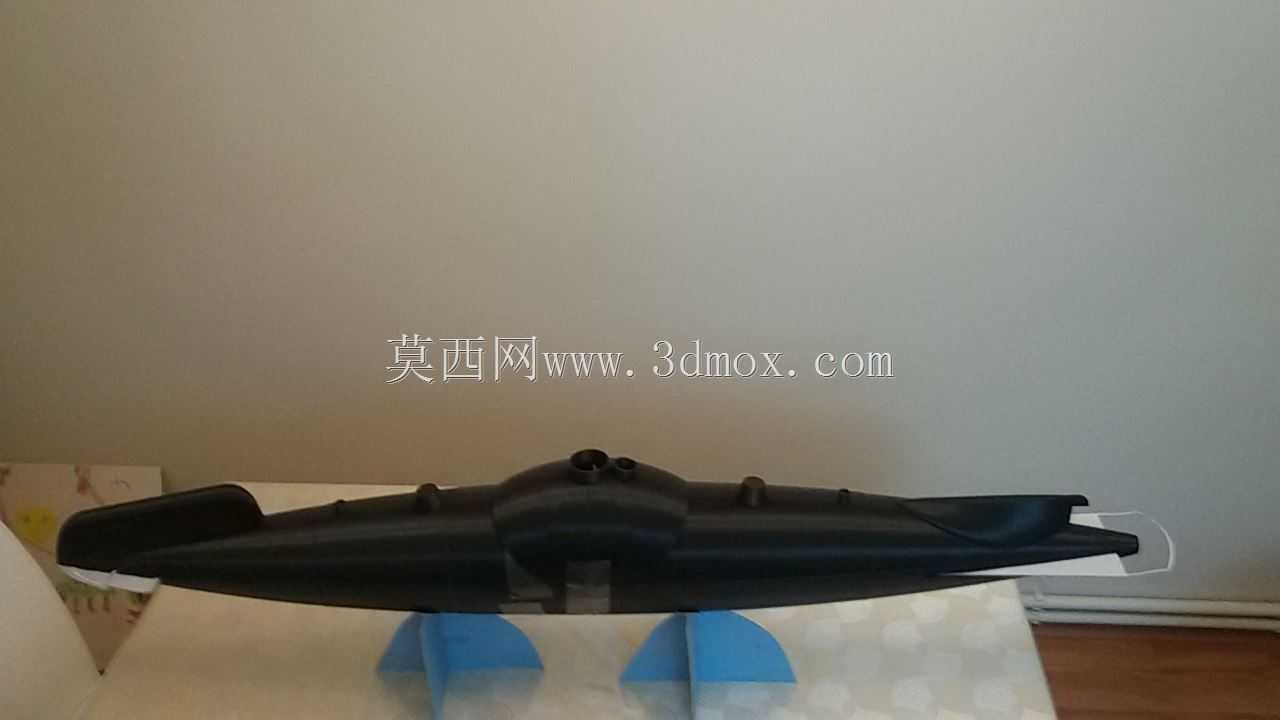

　　该作品围绕近代早期军用潜艇的外观与总体布置展开，重点表现了蒸汽动力时代小型水下作战平台从水面停泊、艇体线型到武器搭载的完整形态。艇体采用狭长的纺锤形轮廓，艏部相对饱满，向艉部逐渐收束，整体外板以连续光顺曲面过渡，这种处理方式有利于降低水下航行阻力，同时也能在水面状态下提供必要的排水体积。模型中可见艇体上部设置低矮的指挥与观察结构，周边布置栏杆、系泊件和人员站位，反映出该类装备在码头或船坞附近进行维护、检阅与出动准备时的典型状态。

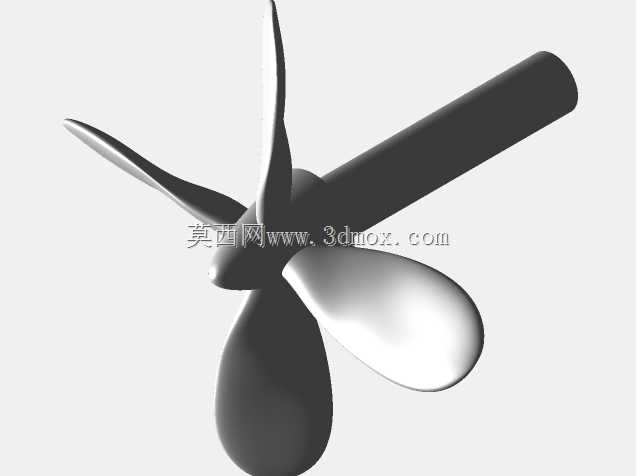

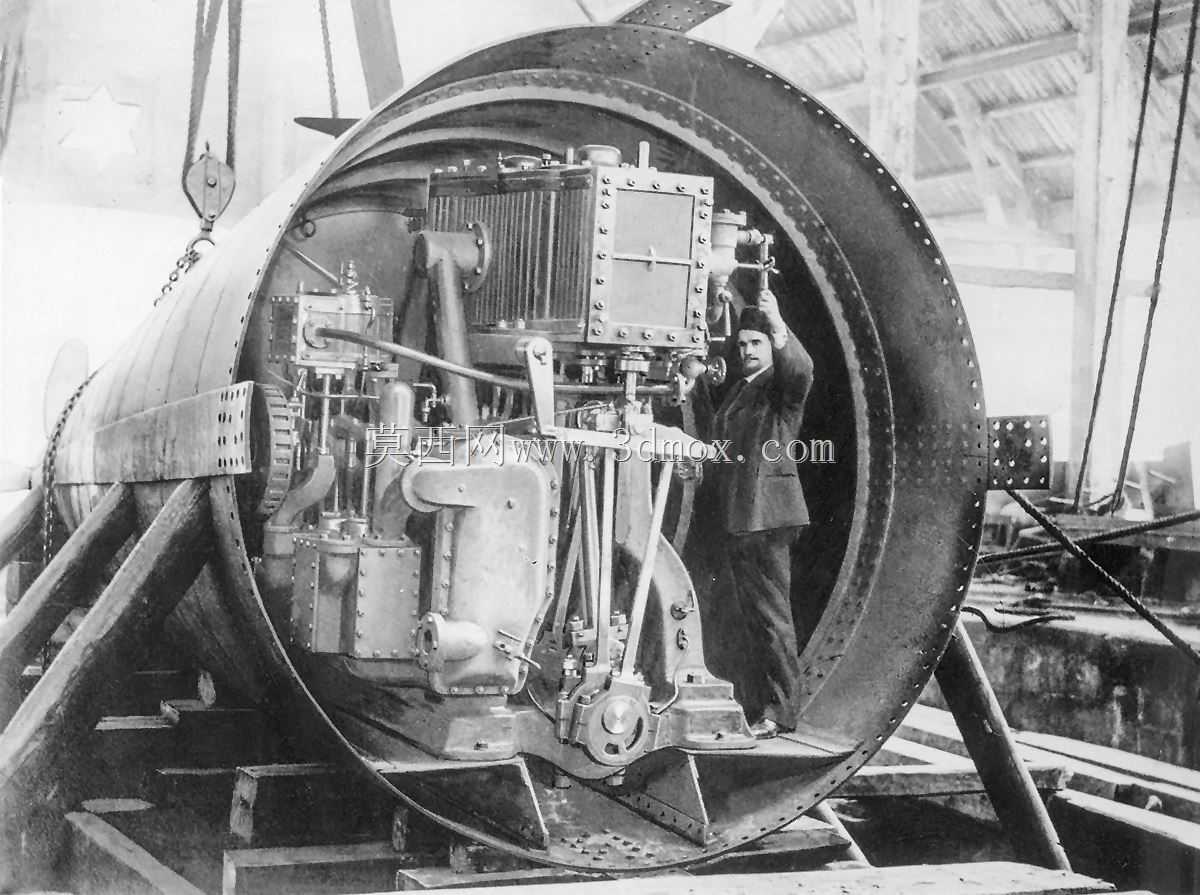

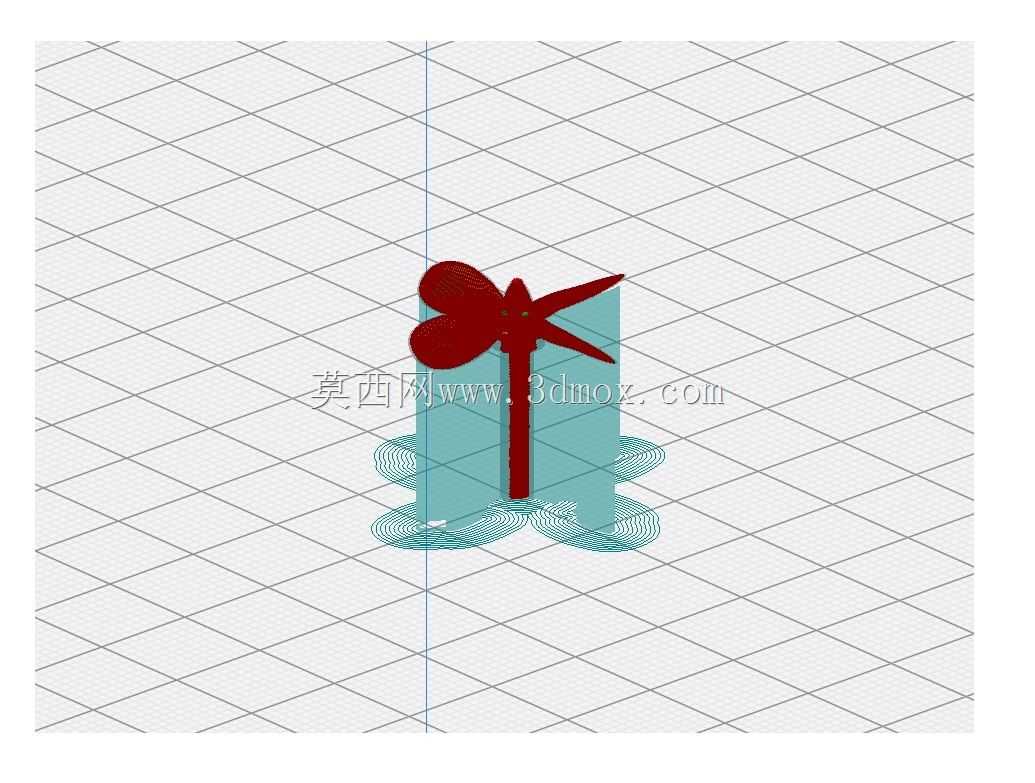

　　从工程建模角度看，这类潜艇的外形不能简单按现代水滴形潜艇处理。早期潜艇兼顾水面航行与短时间潜航，艇体截面并非完全回转体，而是在中部保留较宽的甲板区域，便于人员通行、设备检修和水面操作。艇身侧面与底部的曲率变化需要通过多段曲面连续拼接，艏部线型要兼顾浮力分布与破浪性能，艉部则需为螺旋桨、舵面和稳定构件留出安装空间。作品中螺旋桨位于艇体最后端，轴系从艇内穿出后与推进器连接，周边结构紧凑，体现了早期动力系统在狭小艇内布置时的边界约束。

　　武器系统是该装备的核心功能部分。模型表现了与白头鱼雷相关的发射配置，鱼雷作为当时新兴的水下攻击武器，使小型潜艇具备对抗大型水面舰艇的能力。设计时需要考虑鱼雷本体长度、发射方向、艇艏空间以及操作人员在艇内的动作路径。由于早期潜艇内部空间极其有限，武器装填、瞄准和发射不能依赖复杂自动化机构，更多依靠固定发射管、人工校核和近距离战术占位完成，因此艇体外形、指挥位置和武器轴线之间的相对关系十分关键。

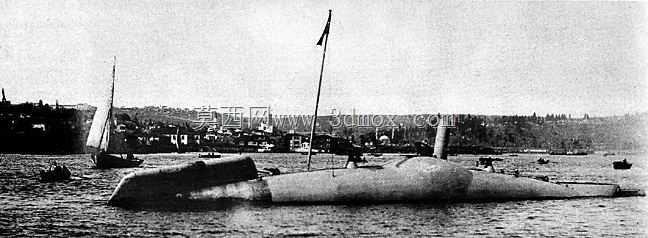

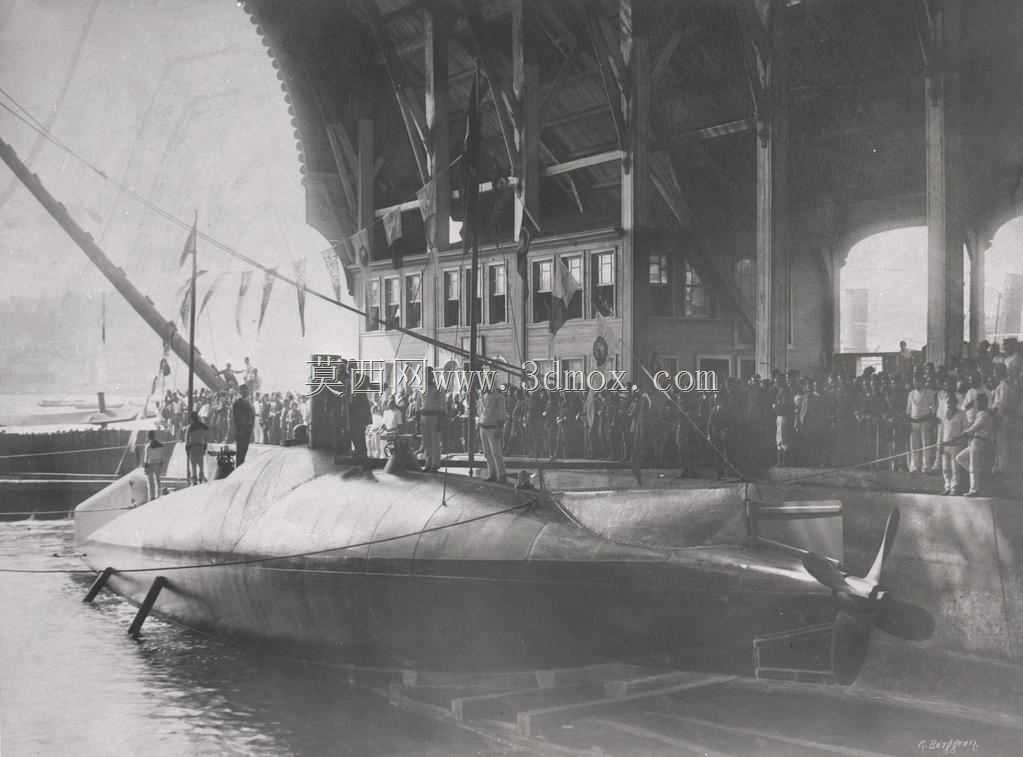

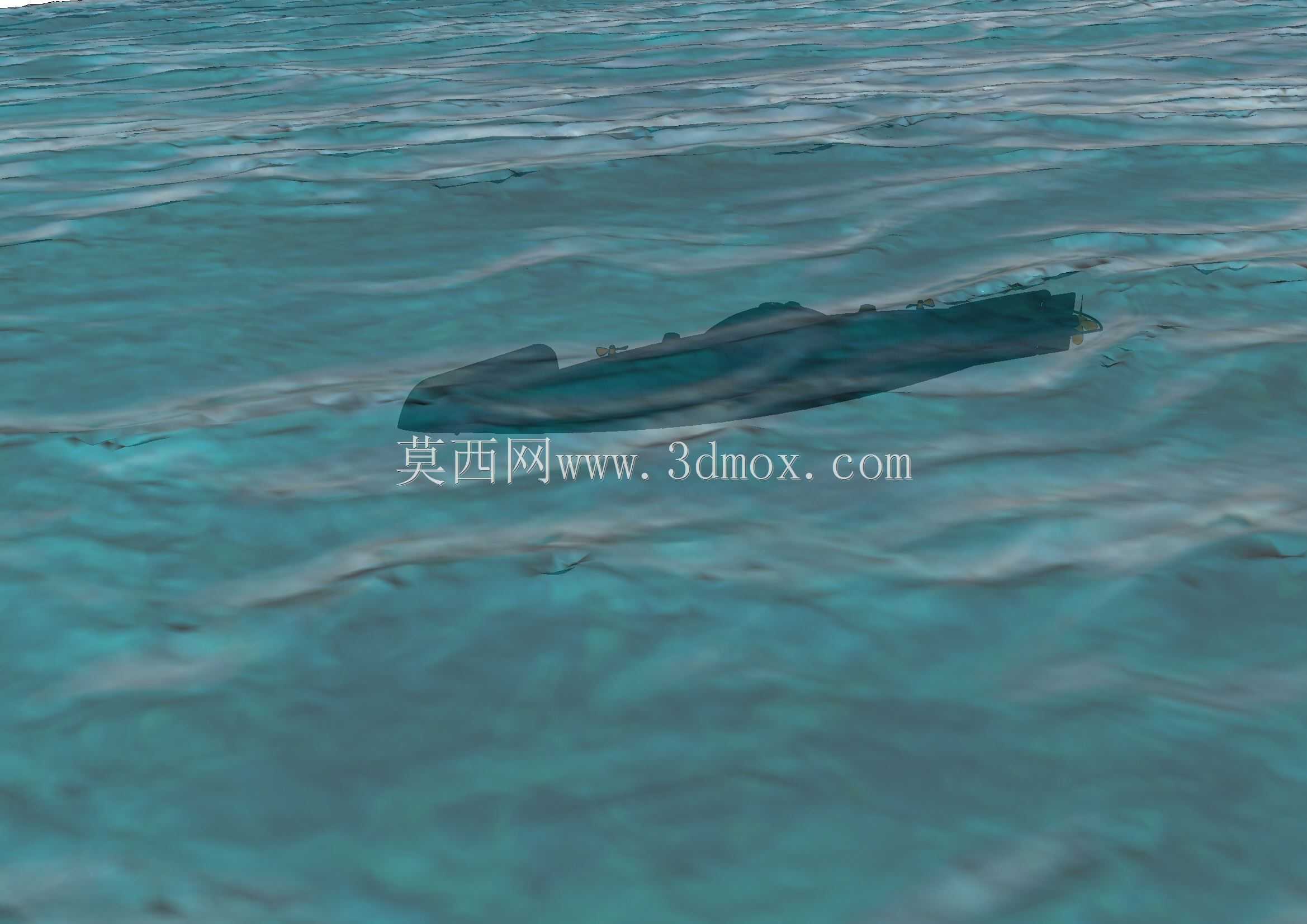

　　实际使用场景中，该类潜艇主要承担近岸防御、港口伏击和隐蔽突击任务。它通常在基地附近完成燃料、武器和人员装载，随后以水面状态航行至预定海域，发现目标后再降低暴露特征进行接近。受限于早期动力、通气和潜航能力，其水下持续时间和高速性能并不突出，因此总体设计更强调低轮廓、小尺寸和隐蔽接敌。模型中的甲板栏杆、旗帜、人员聚集区域以及船坞背景，都对应了其在正式部署前进行公开展示或舾装检查的场景。

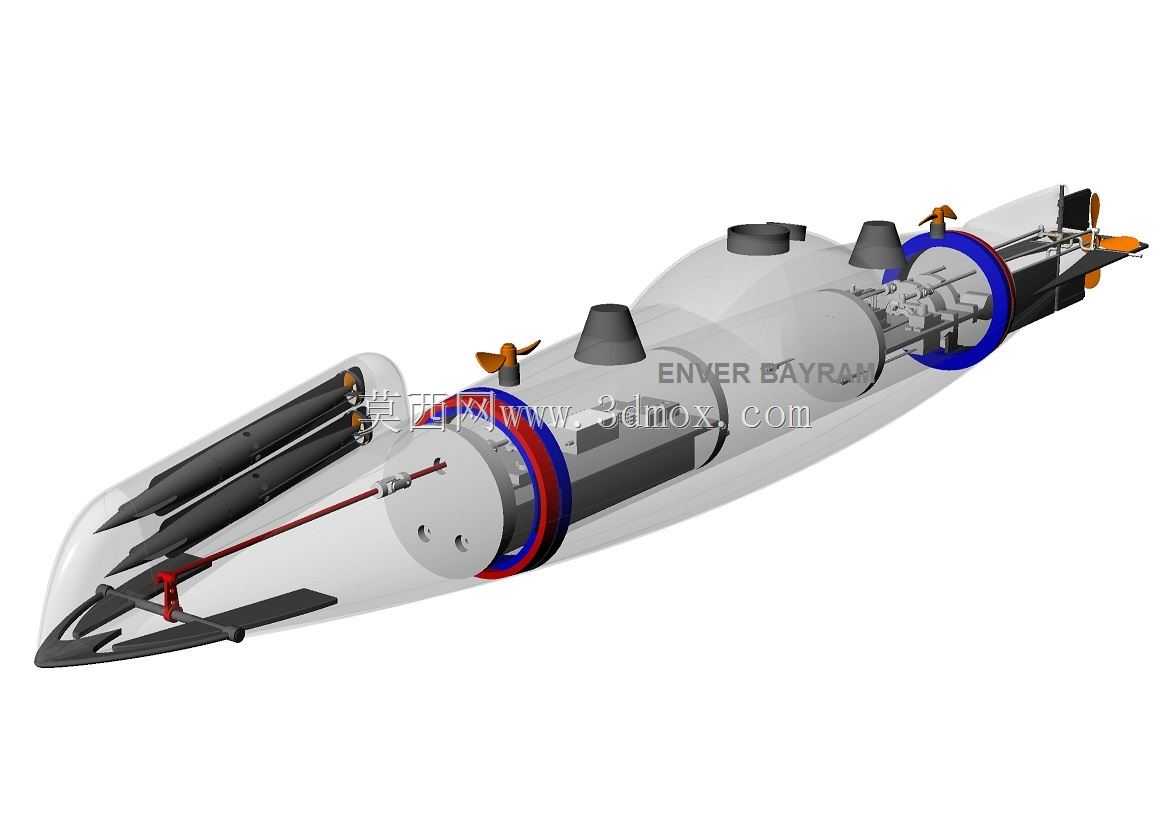

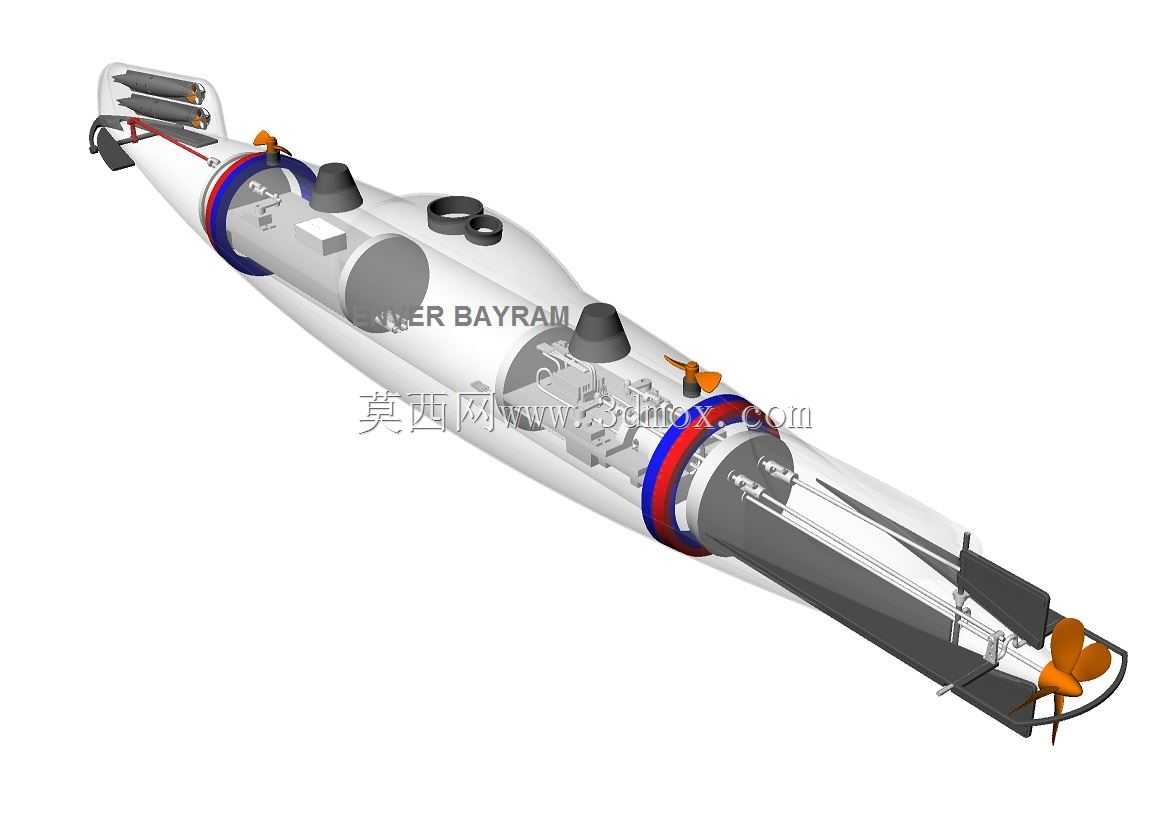

　　尺寸布置上，艇体宽度约三点六六米，高度约三点三五米，人员编制规模较小，最大下潜深度约十五米。这些参数决定了它属于轻型近岸潜艇，而非远洋作战平台。建模时需要把艇体直径、甲板高度、指挥台位置和螺旋桨直径统一到同一比例体系中，避免出现武器尺度与艇体空间不匹配的问题。艇内虽然在外观模型中不完全展开，但外部开孔、轴系出口、舵叶连接和甲板附件的位置都应暗示内部设备的排布逻辑。

　　结构细节方面，艇体表面应体现铆接或早期钢制壳体的分段特征，外板沿长度方向形成若干拼接区域；甲板边缘、支撑立柱和索具用于水面停泊时的安全防护，并不参与水下承压。艉部舵板与稳定翼需要与螺旋桨保持合理间隙，既防止操舵时与桨叶干涉，又保证尾流能够有效作用于控制面。指挥观察结构不宜过高，否则会增大水面航行阻力和潜航时的封闭难度，但其高度又必须满足人员观察和通风需求，这正是早期潜艇设计中隐蔽性与操作性的折中。

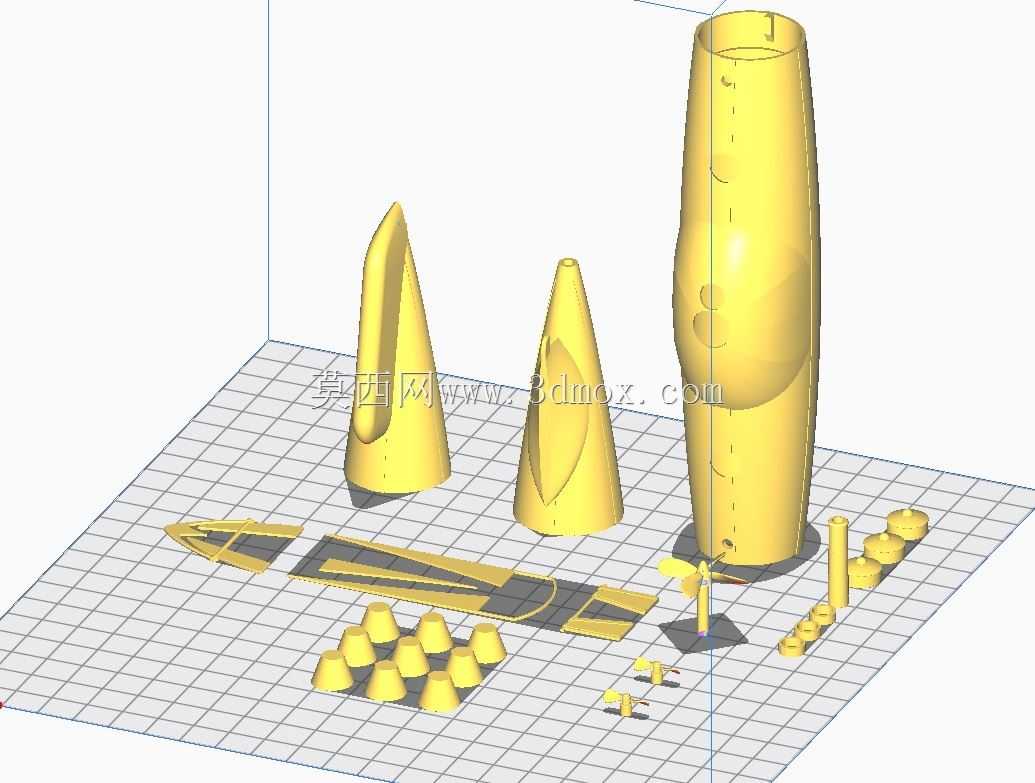

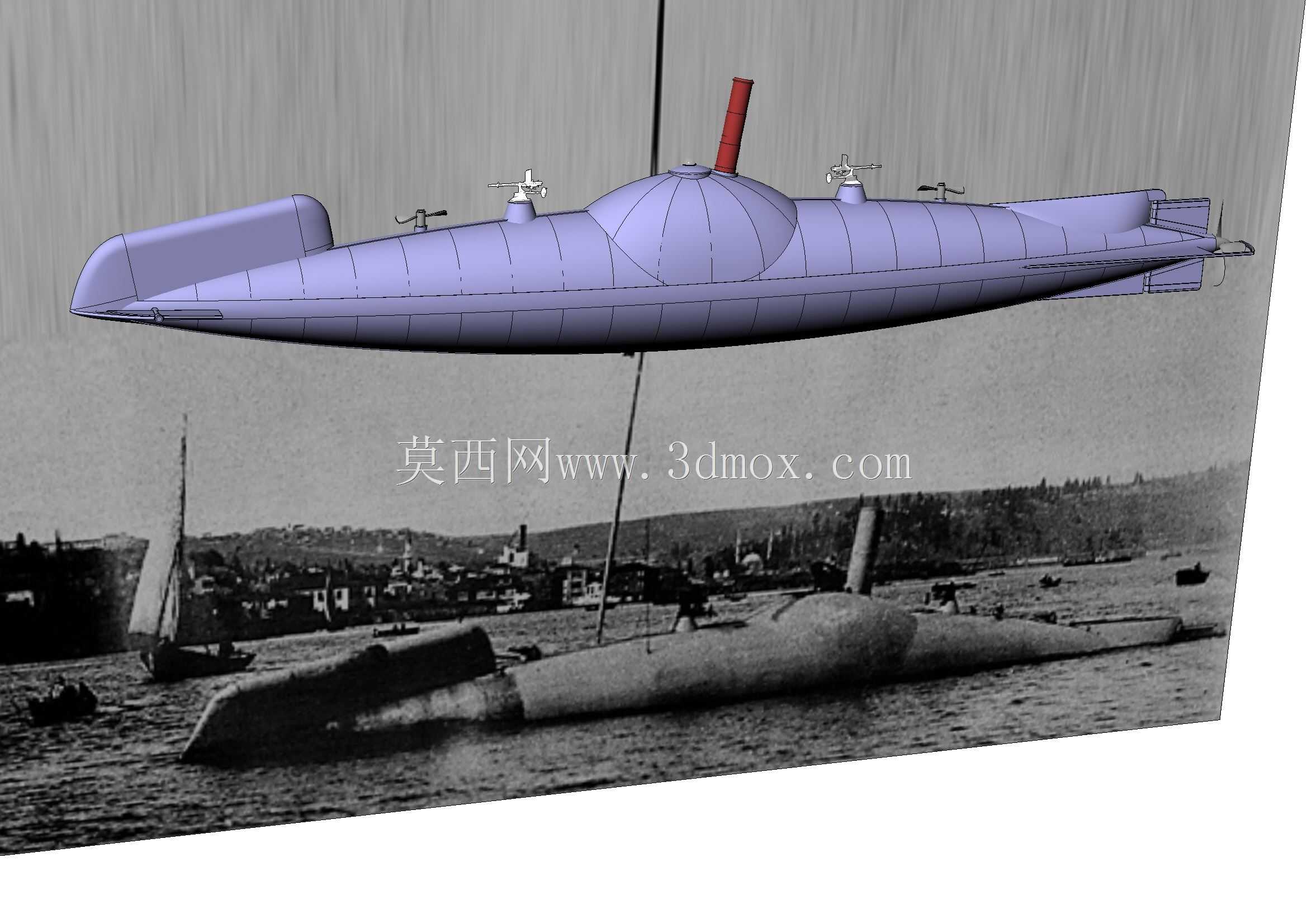

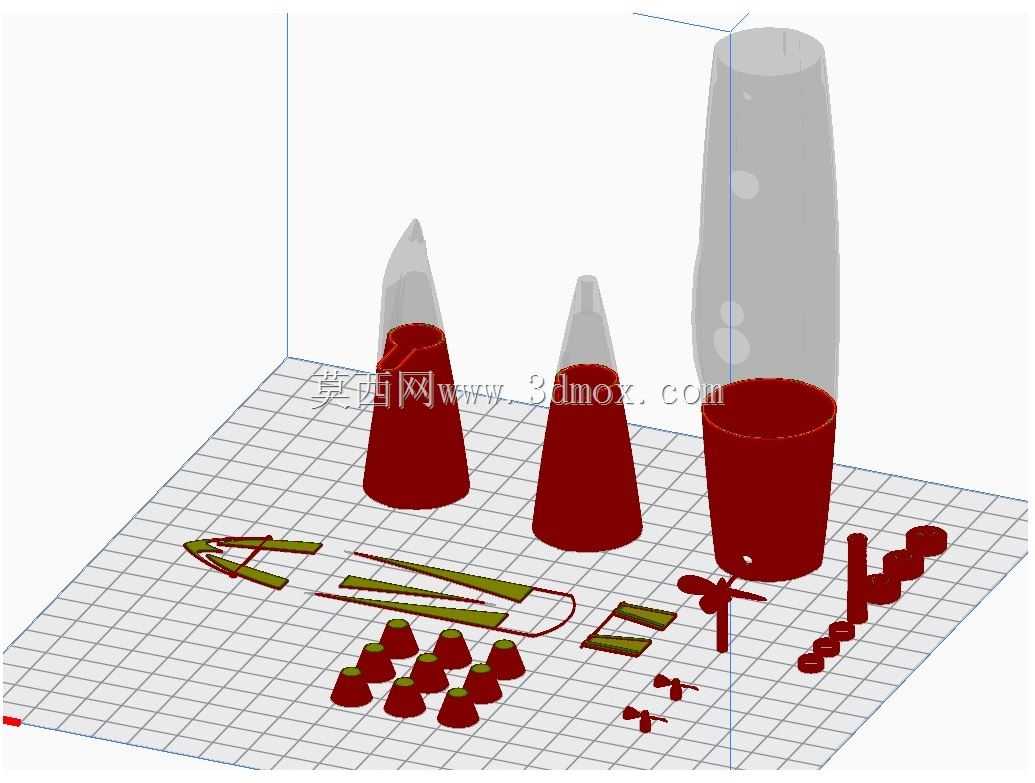

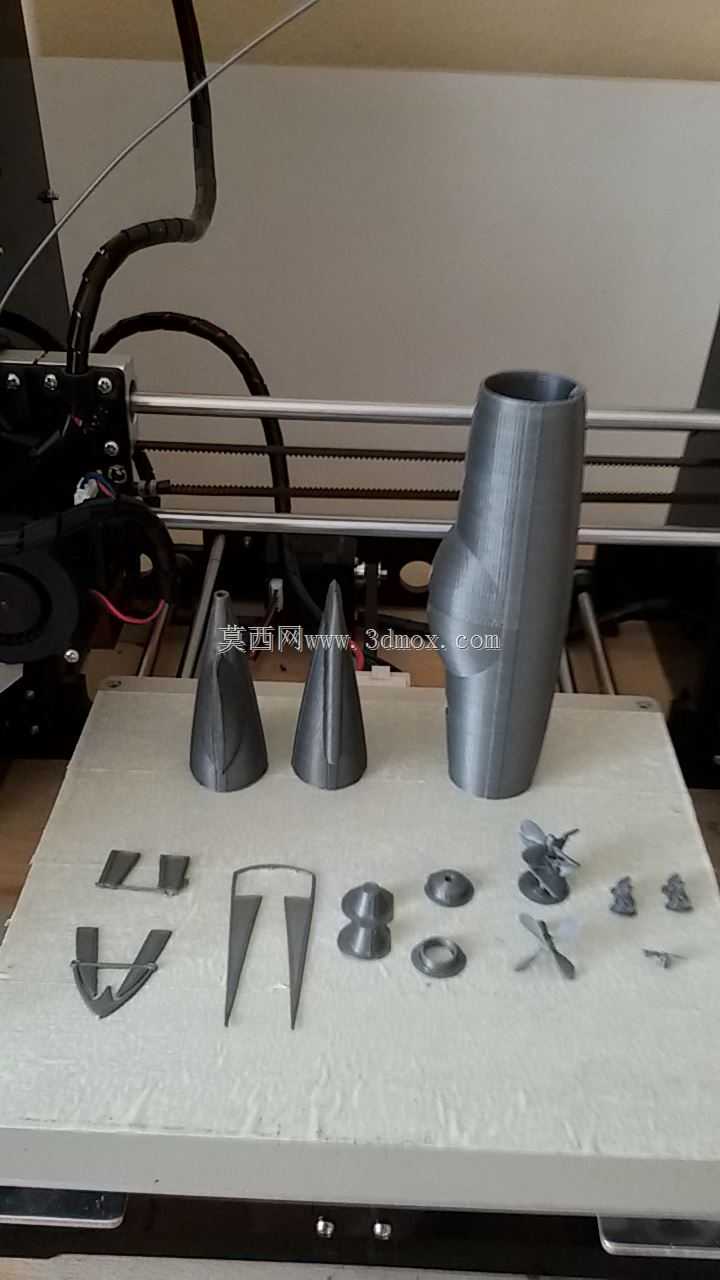

　　对于三维建模人员而言，该作品的价值在于理解近代海军装备从经验设计向工程化装备过渡时的形态特征。曲面搭建应先确定艇体中心线、最大宽度截面和艏艉端点，再通过控制剖面生成主体；甲板、指挥台、栏杆、螺旋桨和鱼雷相关构件应在主体光顺后分层装配。材质表现上，钢制艇体、深色甲板、金属螺旋桨和木质码头支撑应区分质感，以突出设备尺度与安装环境。整体结构不仅是历史舰船外观复原，也可用于舰船总体布局分析、水下航行器教学演示、军事装备科普展陈以及游戏影视场景中的近代海军资产制作。
