这套弧形冲孔筛网结构,在散料分级、固液分离、粮食清选、矿山细料筛分以及轻工物料输送环节都有很典型的应用。它不是单纯一块带孔平板,而是把筛面做成半圆弧承托形态,物料进入筛面后会沿弧面下落、翻滚、滑移,粒径小于开孔的颗粒从孔位漏出,大于开孔尺寸的物料沿弧面继续向出料端移动,从而完成分级、脱介、脱水或者拦截杂物。现场布置时,弧形筛面常配合进料溜槽、集料斗、机架护罩和输送设备使用,筛网本身承担直接接触物料的工作表面,因此开孔排布、板厚、折弯半径和边框连接方式都会影响筛分效率与后期维护。

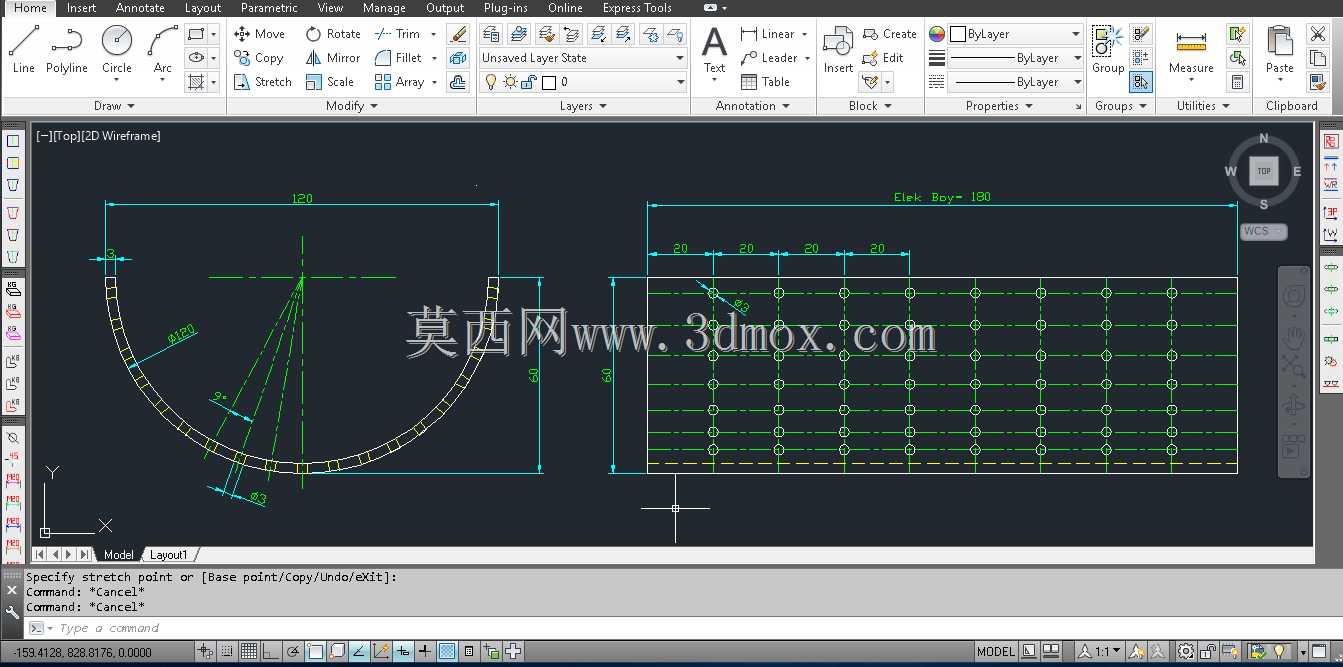

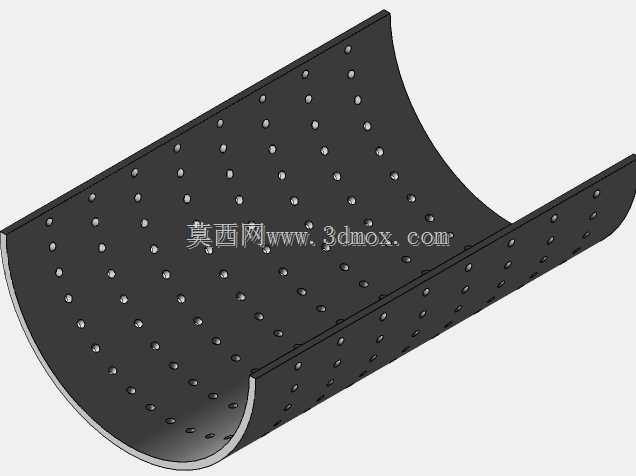

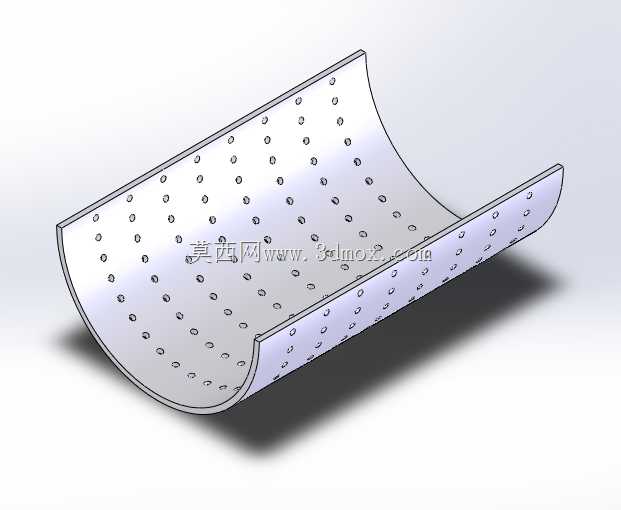

从结构思路上看,筛网主体采用等厚板件弯弧成型,弧段展开后对应规则矩形冲孔区域。图纸右侧展开视图中,孔位按行列矩阵布置,横向多组孔距保持一致,纵向也按均匀间距重复排列,这种排布便于在板料上数控冲孔,也能保证弯弧后有效开孔面积分布均匀。弧形视图表达了筛网弯曲后的工作轮廓,弧面两端预留平直连接边,用于和机架、压条或侧板固定。实际建模时,不能只按视觉效果做一块弯板,需要先确定展开尺寸、冲孔中心距、弯曲中性层位置以及孔位在折弯后的偏移关系;若先在平板上完成孔阵列再弯曲,孔形会随曲面产生法向变化,若工艺要求孔轴垂直于弧面,则应在弯弧后的曲面上按法向开孔,两种做法对应不同加工路线。
外形边界方面,展开筛面的总长度由弧长、两端直边以及安装余量共同决定,图中弧面轮廓给出了明确半径和包角关系,筛网宽度方向则由成排开孔数量和边距控制。孔区没有铺满整张板,四周保留实体边带,这部分边带既是弯弧时的强度储备,也是安装压紧面。若边带过窄,冲孔区靠近弯弧边缘,板件在成型和受料冲击时容易出现局部翘曲;若边带过宽,则有效筛分面积下降,物料在无孔区域停留时间增加。设计中把孔阵限定在中部工作区,既能让压条压住无孔区域,又能避免连接孔与筛孔相互干涉。
功能特性上,弧形筛面相比平直筛网更依赖物料运动轨迹。物料从上部进入后,重力和离心趋势使料层贴向弧面,细颗粒在翻滚过程中更容易接触孔位,堵孔概率也能通过物料间摩擦得到一定缓解。矩阵孔的大小决定分级粒度,孔距则决定开孔率和板件刚度:孔距过小,开孔率高但板件强度下降,受大块物料冲击后容易变形;孔距过大,强度充足但细料透筛机会减少,产量和分级精度都会受影响。图纸中孔位纵横对齐,便于检查堵孔和磨损区域,也方便后期按磨损程度更换单片筛板。
安装边界需要重点关注弧面两端的固定方式。筛网工作时持续承受物料冲刷,边框若只采用单侧压接,运行中容易出现振动和漏料。较合理的做法是在弧面两端设置压板或楔紧结构,侧板方向用螺栓压住保留边带,使筛面形成稳定圆弧;进料端应保证来料方向与弧面切线顺畅衔接,避免物料垂直砸向某一排孔位造成集中磨损。出料端则要留出排料间隙,不能让大块物料卡在筛网与护罩之间。若用于湿料筛分,还应在下方设置集料斗和冲洗空间,筛网背面不能紧贴机架封闭,否则透筛物料会堆积并反堵孔眼。
三维建模过程中,建议把筛网拆分成冲孔板、端部压边、侧板连接区和可选加强筋几个部分。板件可先建立展开草图,用阵列方式生成全部孔位,再按折弯半径生成弯弧特征;对于孔数量较多的模型,应注意阵列特征对重建性能的影响,必要时用简化孔位表达装配状态,用详细孔位表达加工图纸。工程图需要同时给出弧形视图和展开视图:弧形视图用于校核安装轮廓、包角和与相邻护罩的间隙,展开视图用于指导冲孔、下料和折弯。尺寸标注上应锁定弯曲半径、有效筛面宽度、孔心距、边孔到板边距离以及两端连接边长度,这些参数比单纯标注外形总长更有加工指导意义。
从使用维护角度看,筛网属于易损工作面,磨损通常先出现在物料冲击区和弧面下半段,因为那里料层速度快、摩擦路径长。把孔区做成规则阵列后,磨损分布容易观察,停机检查时可逐段确认孔边是否扩孔、开裂或卷边。若物料磨琢性强,可在不改变安装边界的前提下增加板厚或更换耐磨材料,但加厚会影响折弯回弹和开孔加工,折弯半径也要随之复核。若用于食品或医药散料,表面处理和圆角过渡则更重要,孔边毛刺、折弯内侧划痕都可能造成积料,需要在模型和图纸阶段明确边缘修整要求。
整体来看,这份筛网结构的核心不在于复杂装配,而在于把冲孔阵列、弧形成型、安装边带和物料运动路径统一起来。设计时既要保证筛面有足够开孔率,让合格颗粒及时透筛,也要保证板件在弯弧和受料状态下不失稳;既要让展开件适合冲孔和折弯加工,也要让弯曲后的轮廓准确落入机架与集料设备之间。对结构设计人员来说,围绕孔距、弧半径、边带宽度和压接方式反复校核,比单纯追求模型外观更能反映现场使用价值。
