矿用倾斜棒条振动筛分输送一体机

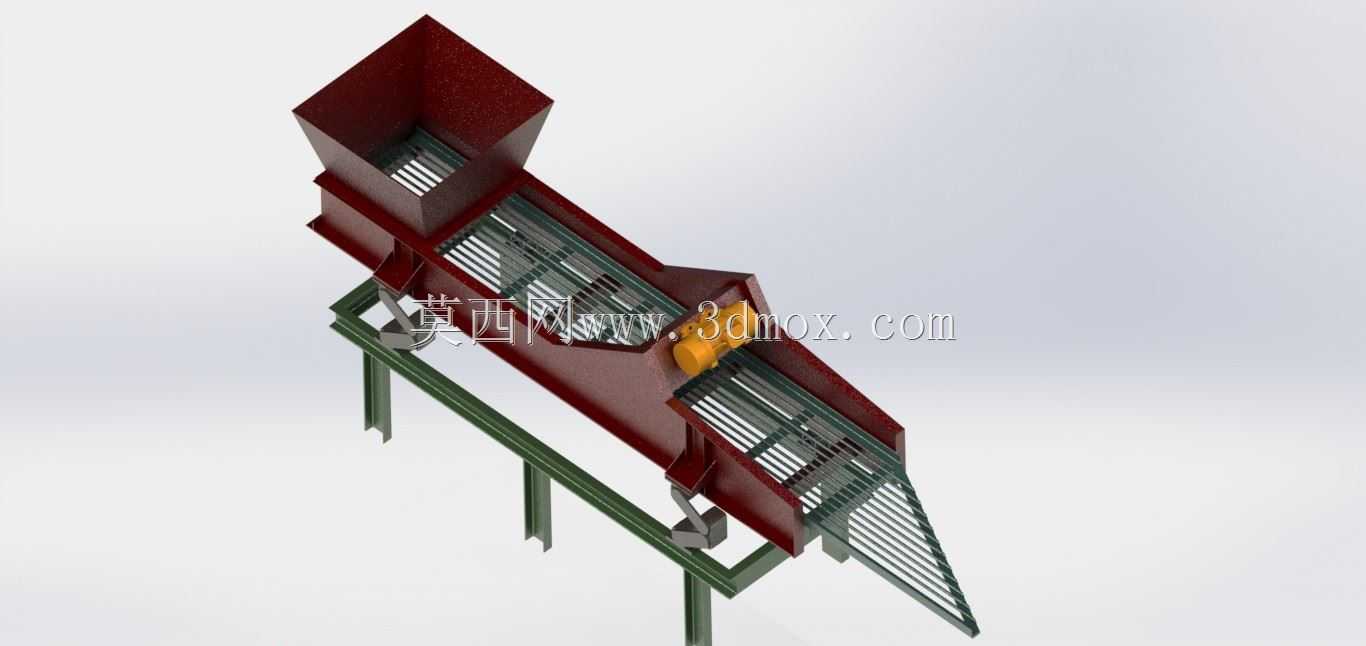

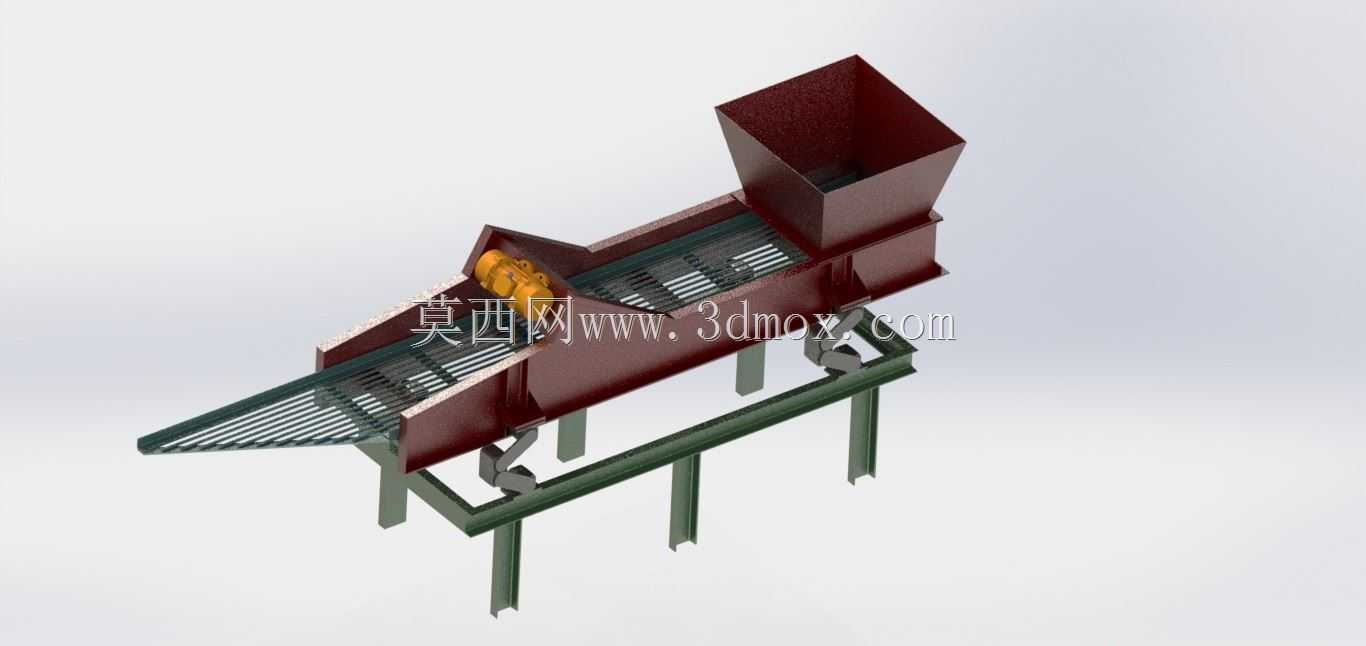

　　该套设备为矿山、砂石骨料、煤炭及建筑垃圾资源化处理场景中常用的棒条式振动筛分输送装备，整体采用倾斜布置的槽体结构，将受料、预筛分、粗料输送与细料透筛功能集成在同一机架上。设备高位端设置方形受料斗，可直接承接装载机、自卸车或上游破碎设备排出的原矿物料，斗体下部衔接带格栅的槽腔，首批细料在进入槽体瞬间即可通过栅格间隙落入下游收集皮带，大幅减轻后续筛面的载荷冲击。槽体主体沿物料行进方向向下倾斜，内部铺设多组平行棒条筛面，棒条间隙沿料流方向逐步变化，靠近受料端间隙偏小，用于拦截大块矿石，靠近排料端间隙适度放大，保证潮湿、含泥物料不易堵孔；棒条采用长条形悬臂排布，振动过程中棒条自身产生二次微颤，可有效减少粘性物料粘附卡堵问题。

　　槽体中段侧部安装振动驱动单元，为整套筛槽提供激振力，带动槽体沿设定方向做高频直线振动，物料在筛面上呈现连续跳跃前移状态，一方面将小于棒条间隙的细颗粒透筛分离，另一方面将大块不可破碎物、粗粒径物料沿倾斜筛面输送至低位端排料溜槽，直接送入下一级破碎工序或废料堆场。设备下部采用型钢焊接一体式机架，机架支腿沿筛体长度方向多点布置，支撑点避开激振力传递的薄弱位置，安装时需在支腿底部预设混凝土基础或钢结构承重平台，预留设备检修与筛面更换的侧向操作空间；筛体与机架之间设置弹性支撑组件，可缓冲振动载荷，避免激振力直接传导至基础平台。设计过程中需重点核算槽体侧板的动载荷强度，受料斗内侧可根据物料磨损情况加装耐磨衬板，棒条筛面采用模块化装配，

　　单根磨损后可单独拆换，降低后期维护成本。设备整体长度方向需匹配上游给料点与下游受料设备的高差，倾斜角度结合物料安息角调整，保证物料行进速度与筛分效率平衡，宽度方向预留振动驱动部件的检修空间，顶部受料点需对接来料溜槽的密封防尘结构，低位排料端可配套密闭导料槽减少粉尘外溢。该结构兼顾粗料筛分与给料输送双重功能，常用于粗碎工段前置预筛，可提前剥离泥土与细粒物料，提升后续破碎机的处理效率。
