五辐星型汽车铝合金轮毂轮辋结构

　　该轮辋属于乘用车辆行走系统的核心承载部件，日常装车场景覆盖城市家用轿车、运动取向改装乘用车以及小批量试制样车的底盘匹配环节，在整车架构里承担轮胎固定、轮端载荷传递、转向力矩输出以及制动系统散热导流的多重作用。车轮总成在整车行驶过程中，需要同时承接垂直方向的路面冲击载荷、加速与制动时的纵向剪切力，还有过弯侧倾带来的横向交变载荷，因此轮辋的结构刚性、辐条受力路径以及安装配合面的形位公差，都会直接影响整车行驶的操控稳定性与轮胎使用寿命。

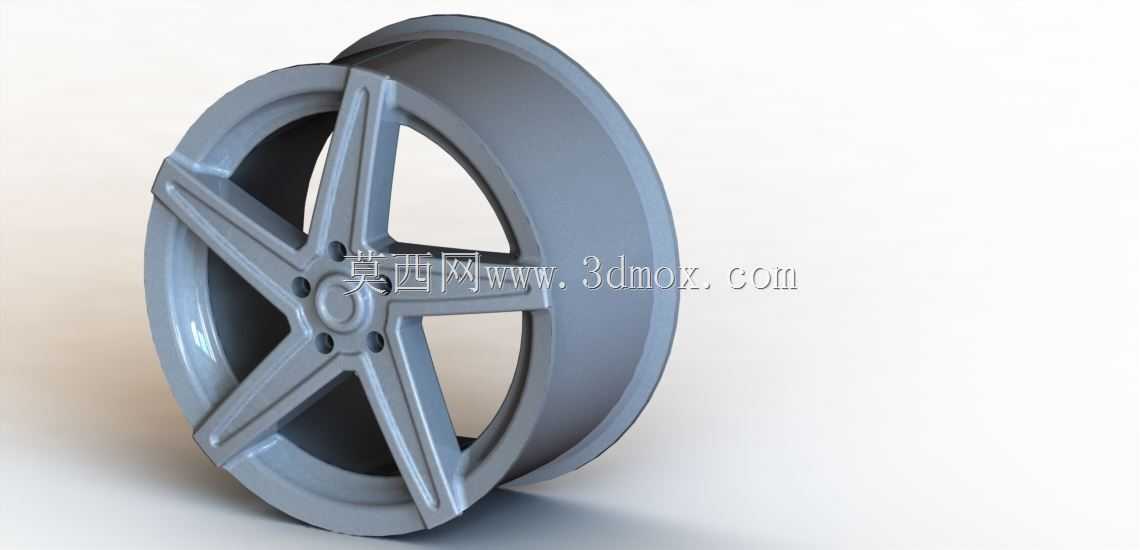

　　这款轮辋采用五组双棱星型辐条的布局设计，五根主辐条从中心安装盘位置向外缘轮圈方向放射延伸，每根主辐条做了双侧凸起的加强筋造型，既没有采用过多冗余材料堆砌整体重量，又能让轮心位置的集中载荷顺着辐条的筋位均匀分散到整个轮圈外缘。辐条之间预留了五处大尺寸镂空窗口，车辆行驶时气流可以直接穿过轮面，带走制动盘与制动片摩擦产生的高温，避免长时间连续制动后制动组件热衰减，同时镂空结构也大幅降低了轮辋自身的簧下质量，对于悬架响应速度、轮胎贴地性能的提升有明显帮助。

　　中心安装区域设置了同轴的中心定位孔，周边均匀分布五个螺栓安装孔，孔位的节圆直径、中心孔的配合公差都按照常规乘用车轮端安装标准做匹配设计，安装端面预留了平整的贴合面，保证轮辋装车后与轮毂轴头完全贴合，不会出现高速行驶时轮面跳动的问题。中心孔周边的环形凸台做了加厚处理，车辆过坑洼路面受到冲击时，应力不会集中在螺栓孔周边产生开裂风险。

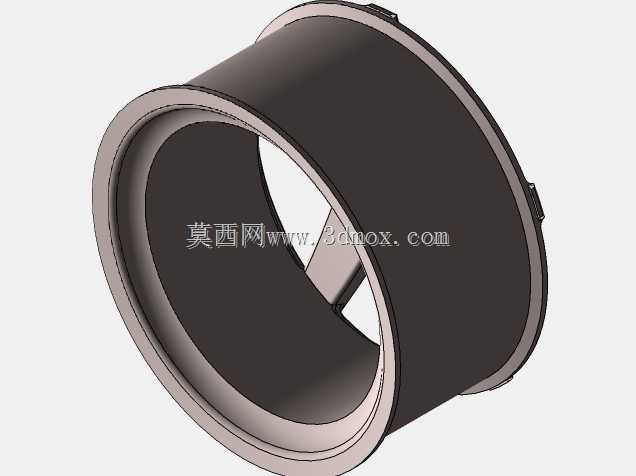

　　轮辋外缘的桶身部分采用等宽深槽结构，槽体的轮廓尺寸适配常规无内胎子午线轮胎的装配需求，轮缘位置做了翻边加厚处理，轮胎胎圈装入后可以完全卡入轮辋的锁止槽内，车辆高速转向或者胎压出现波动时，胎圈也不会从轮辋上脱开。轮辋内侧的桶壁厚度均匀过渡，没有出现截面突变的位置，避免交变载荷长期作用下在厚薄交接位置产生疲劳裂纹。

　　从建模实现的逻辑来看，整个轮辋先通过旋转特征生成基础的轮辋桶身与外缘轮廓，再在草绘平面绘制五根辐条的截面轮廓，通过拉伸与拔模处理生成辐条的基础实体，之后对辐条和轮辋桶身、中心安装盘的交接位置全部做圆角过渡处理，消除所有尖锐的应力集中棱角。辐条表面的造型棱线做了对称拔模，既符合后续铸造成型或者锻压成型的出模要求，也让轮辋表面的金属质感在光线照射下呈现出清晰的明暗层次。

　　在实际底盘匹配工作中，这款轮辋的安装边界需要重点核对三个维度：首先是轮辋的偏距参数，要保证轮辋安装后辐条内侧和制动卡钳之间预留足够的安全间隙，车辆满载颠簸悬架压缩到极限位置时，轮胎胎壁也不会和翼子板内衬发生剐蹭；其次是螺栓孔的节圆直径与螺母座的锥面角度，必须和车辆轴头的固定螺栓完全匹配，避免装车后出现定位偏心；最后是轮辋的宽度尺寸要和选用的轮胎宽度适配，胎圈安装位置的直径公差控制在合理范围内，保证轮胎充气后胎圈可以均匀胀开贴合轮辋密封面。

　　这类五辐造型的轮辋相比多辐条款式，镂空区域更大，清洗时可以很方便地擦拭到辐条背面积攒的刹车粉尘，同时对称的五辐结构在做动平衡检测时，配重块的粘贴位置也更容易布置，不会因为辐条遮挡导致平衡块无法固定。轮辋整体的受力路径短而直接，在经过坑洼路面受到冲击时，冲击力可以从触地的胎面位置顺着轮圈、辐条直接传递到中心轴头，没有多余的结构弯折，长期使用后的结构可靠性表现更稳定。
