入墙式单冷快开水嘴卫浴五金结构

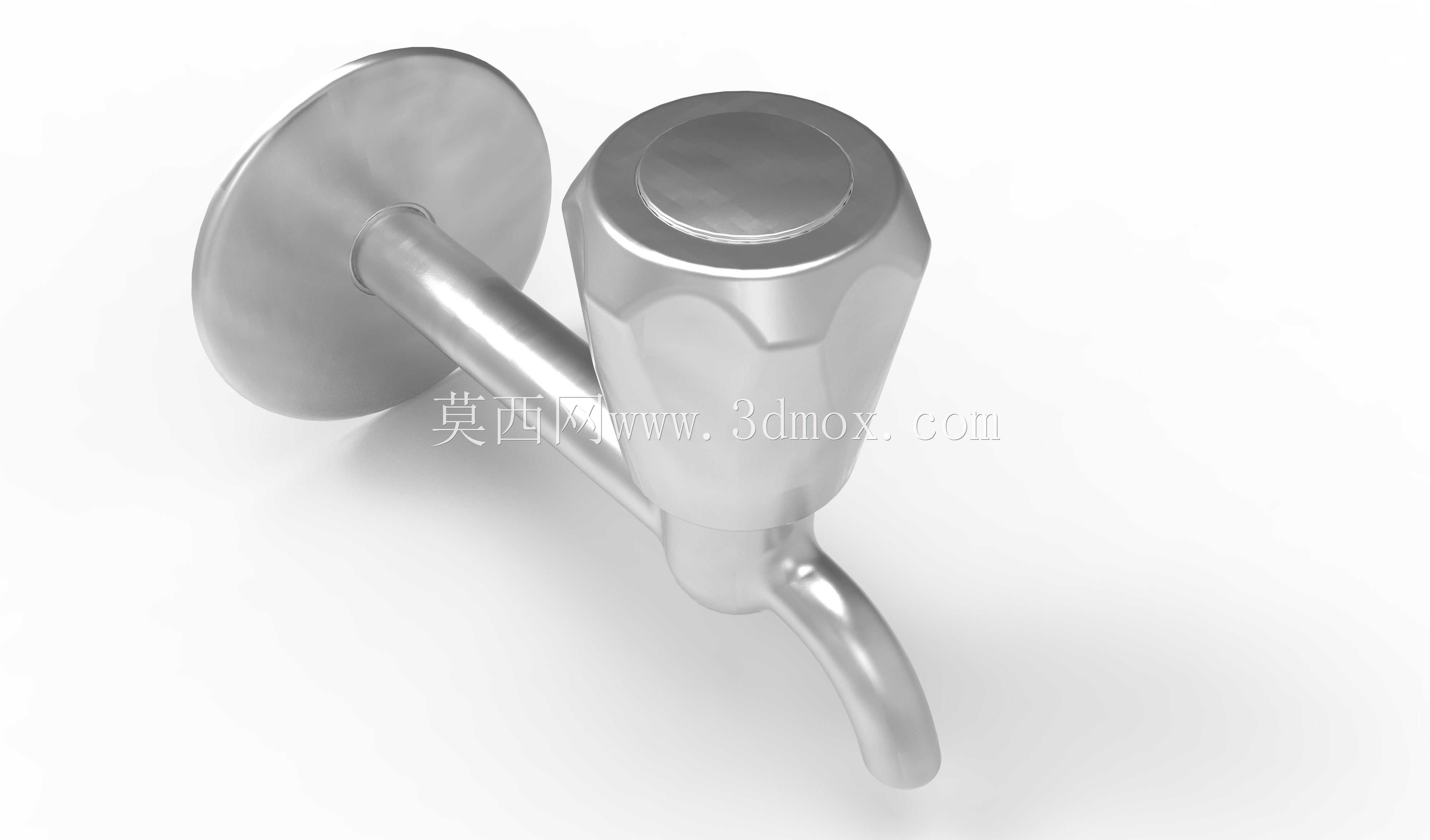

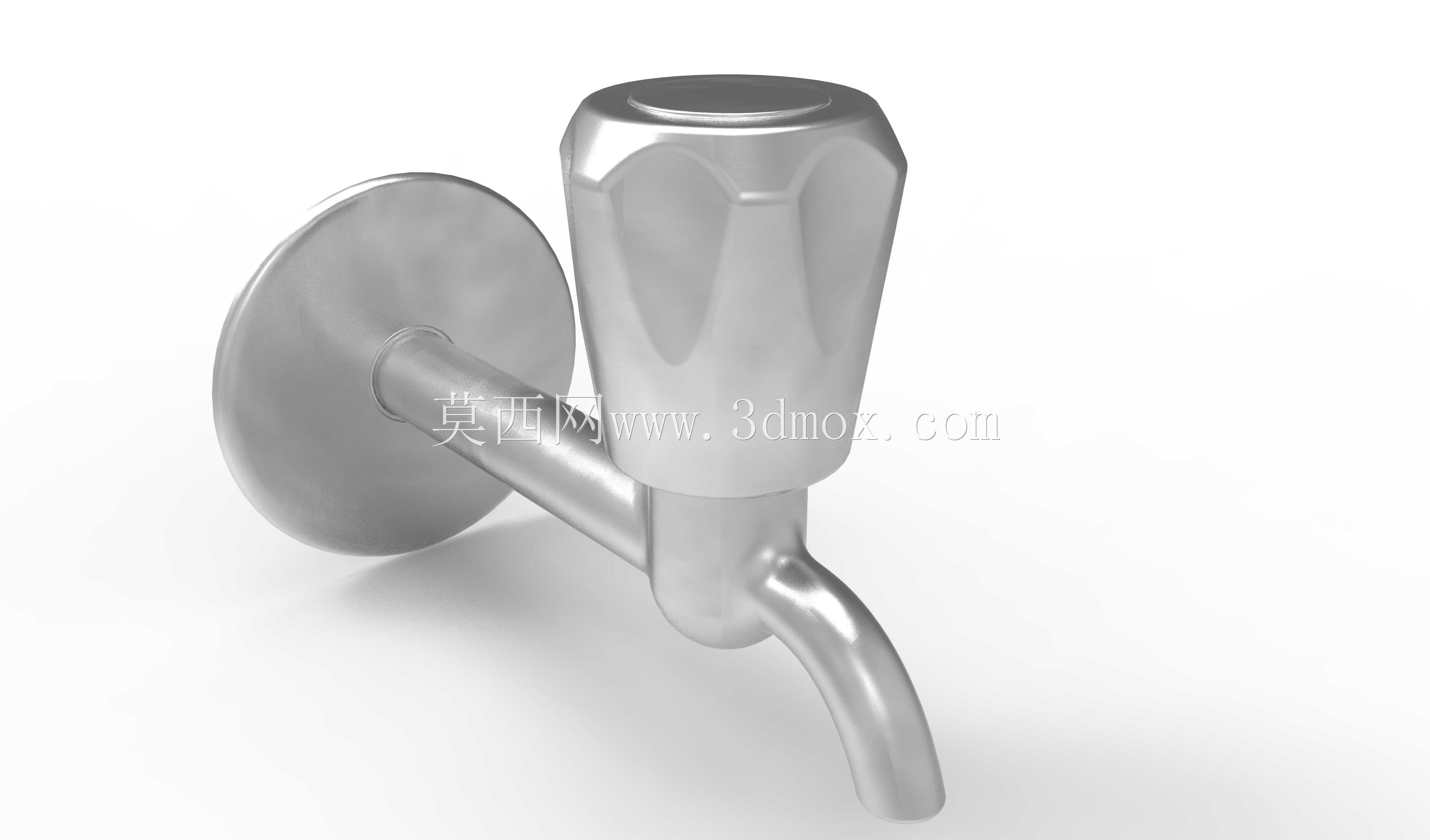

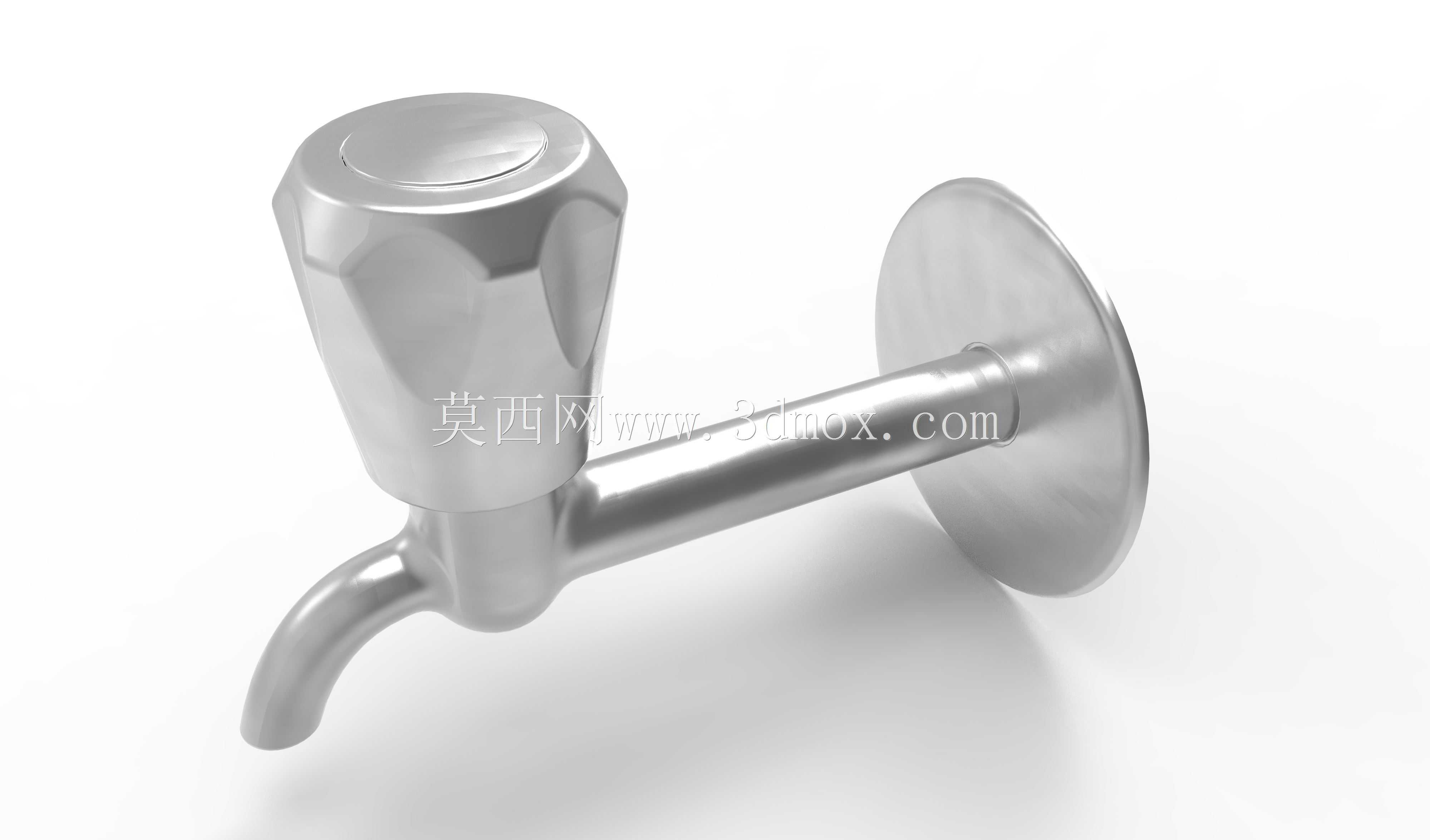

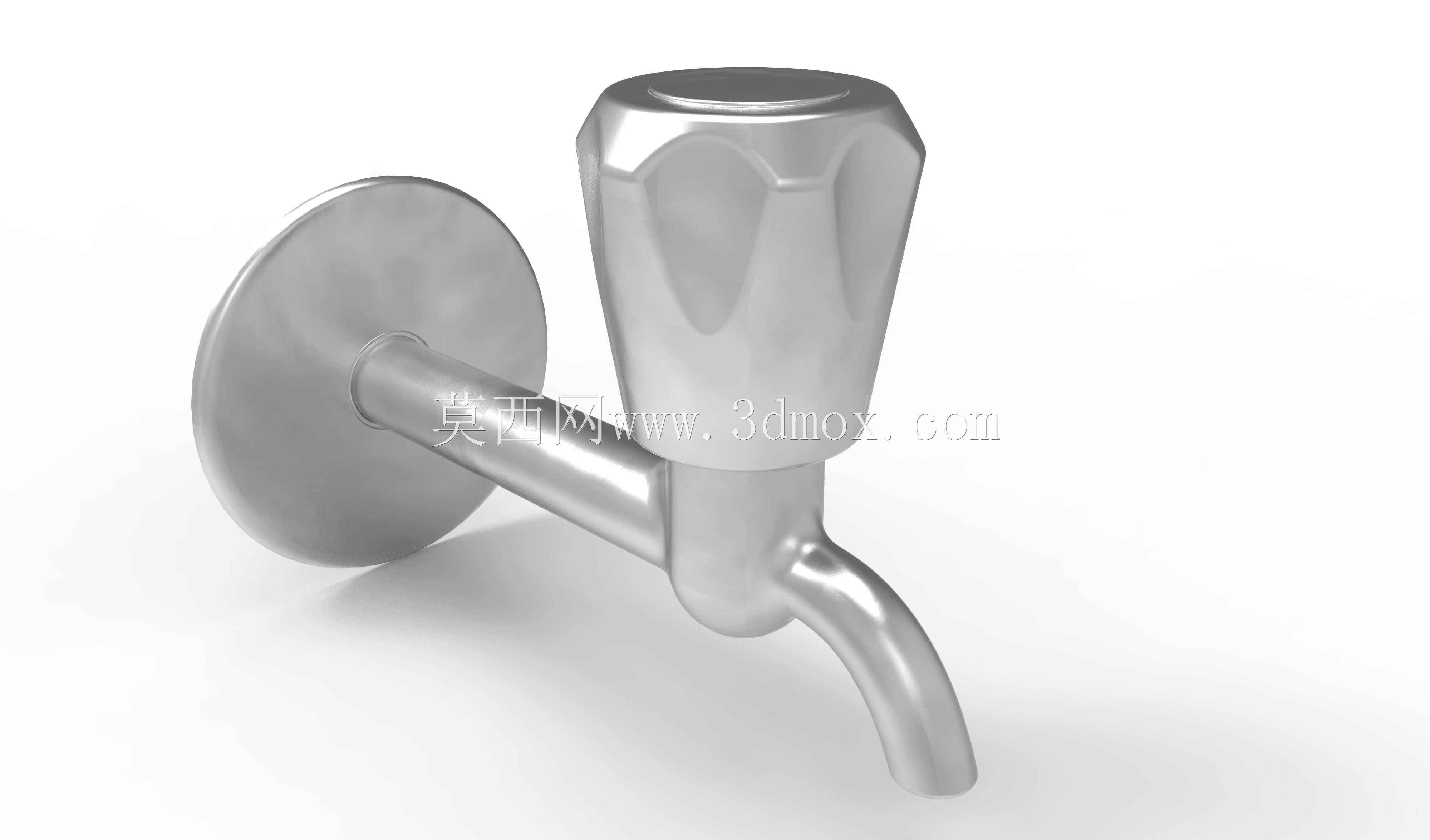

　　该入墙式单冷水嘴的三维结构围绕墙面明装取水场景搭建，主体由贴墙固定圆盘、横向进水连接管、中部阀体、顶部旋钮式操作帽以及下弯出水嘴组成，整体采用金属外观表达，曲面过渡和装配关系清晰，适合用于卫浴管路、实验室取水点、阳台清洗位、设备旁临时供水点等位置的结构校核与方案展示。

　　从实际使用看，这类水嘴通常安装在已预留内丝接口的墙面或设备侧板上，背部圆盘承担遮挡墙面开孔、贴合装饰面和限制安装深度的作用。横向管段伸入墙面接口后，阀体外侧形成稳定支撑，避免仅靠螺纹受力时出现晃动。下弯出水嘴将水流导向斜下方，能够减少接水容器与墙面干涉，也便于盆、桶、软管等直接取水。顶部旋钮采用多面棱边和内凹造型，既保留手拧操作所需的摩擦边界，也让湿手状态下更容易判断施力方向。

　　建模时需要重点处理几个结构边界。其一，贴墙圆盘不是单纯装饰件，它的直径决定了墙面覆盖范围，盘背与墙面之间应保留合理贴合面；若用于瓷砖墙面，盘径过小会暴露预留孔偏差，盘径过大则会影响相邻管件和墙面空间。其二，横向进水管的长度要兼顾螺纹旋入深度与阀体外伸距离，过短会导致啮合不足，过长则可能顶死管路内部或使圆盘无法贴墙。其三，阀体与出水弯管之间应形成连续流道，外部圆角不能只按视觉效果处理，需要与内部通径、壁厚和铸造或机加工工艺相协调。

　　顶部操作帽的设计体现了快开阀件的常见思路。旋钮外形通过多边形轮廓提供扭矩传递面，顶部封闭面可保护内部阀杆区域，侧面凹槽用于增强手指接触时的防滑性。结构设计中应保证旋钮与阀杆的连接可靠，旋转行程与阀芯升程相匹配，避免出现操作帽空转或开启角度不足。阀体中部容纳启闭控制结构，外部造型在满足握持和避让的同时，应尽量减少尖锐转折，便于表面抛光、镀铬或拉丝处理。

　　出水端采用平滑下弯形式，管口朝向斜下方，中心线与墙面保持足够距离。该距离直接影响接水空间：若出水嘴过于贴近墙面，小口径容器尚可使用，水桶或软管接头容易碰撞墙面；若外伸过大，则会增加悬臂长度，对阀体连接刚性提出更高要求。工程布置时通常要结合墙面接口高度、使用容器高度和排水位置综合确定，而不是孤立确定水嘴外形。

　　安装边界方面，贴墙圆盘背面应作为轴向定位参考，横向管段的螺纹规格、有效旋合长度和密封面位置需要与预留管路一致。圆盘外缘到旋钮外缘、出水嘴最低端之间的空间包络应在模型中明确表达，便于检查现场是否与窗台、柜体、设备边框发生干涉。旋钮旋转范围内不能有墙面凸起或邻近管件，出水嘴下方应保留容器放置和手部操作空间。对于需要接软管的场合，出水嘴外径还应考虑卡箍或快接接头的装拆空间。

　　从结构表达角度看，模型把圆盘、横管、阀体、操作帽和弯嘴作为相互配合的整体呈现，金属材质下的高光面能够反映回转体、拔模面和圆角过渡的质量。设计人员可在此基础上继续细化内部阀芯、密封件、螺纹段和流道截面，也可将外部尺寸用于卫浴产品选型、安装图绘制以及施工现场干涉检查。整体结构紧凑，功能分区明确，既满足墙面取水的基本启闭需求，也兼顾了成型、装配、清洁和日常维护等工程实际要求。
