手动倾转式铸造铁水包结构设计

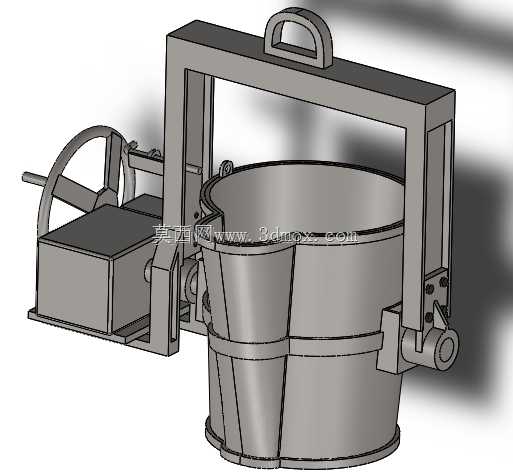

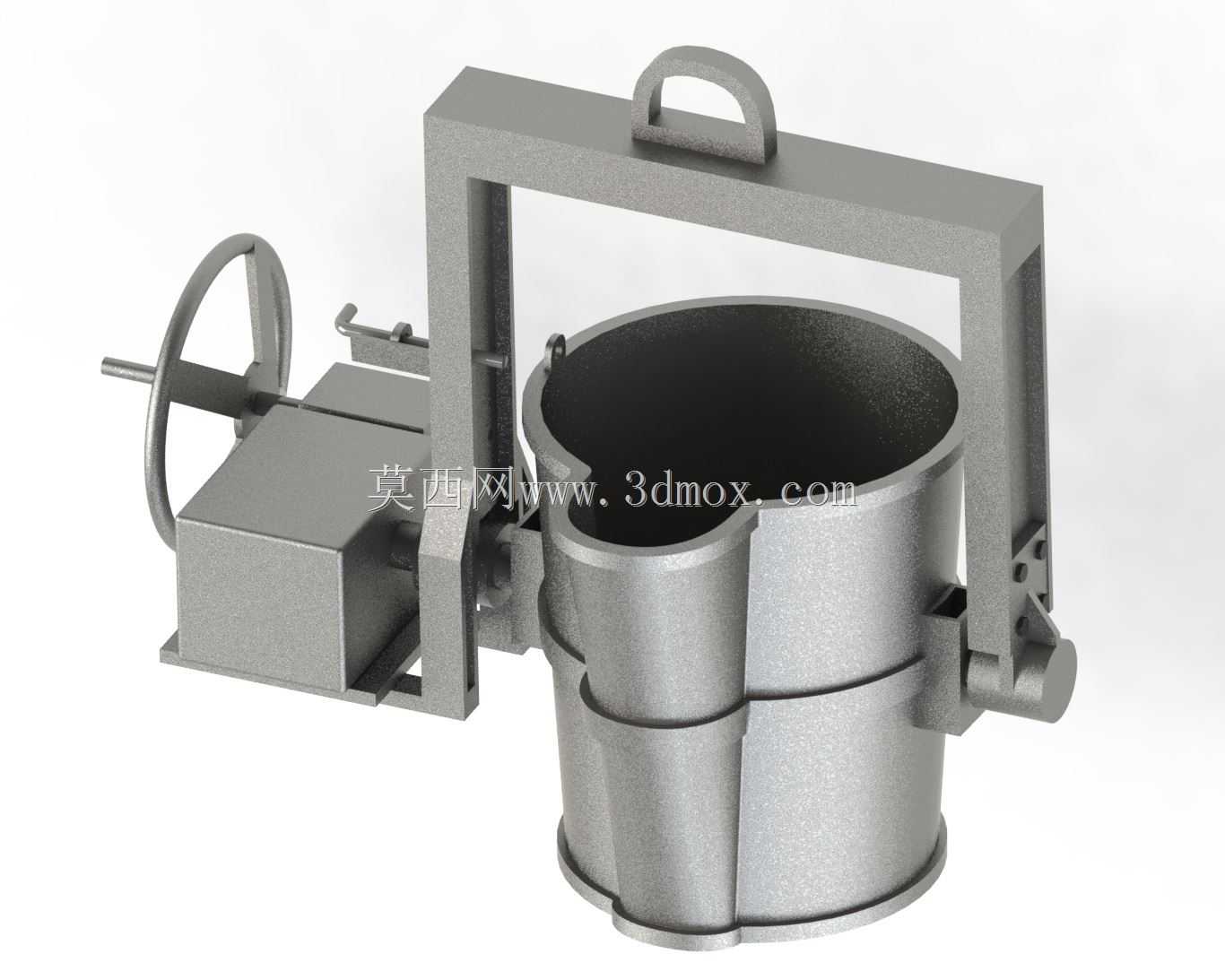

　　这套结构呈现的是车间铸造工序中常见的手动倾转式铁水包，也可作为铝液、铜液等熔融金属转运浇包使用。整体由盛装桶体、外侧加强箍、龙门式吊架、顶部提吊横梁、侧部手轮、减速箱体、倾转转轴及锁止构件组成，建模时把各部件的装配关系、转动副位置和受力路径都表达得比较清楚，适合用于铸造辅助设备的结构校核、方案演示或非标工装设计参考。

　　从实际用途看，这类设备主要布置在熔炼炉与铸型工位之间。熔融金属从熔炉出液口接入桶体后，通过行车吊挂顶部横梁将浇包转移至浇注位置；操作人员站在侧方转动手轮，经减速机构带动桶体绕两侧支承轴缓慢翻转，使金属液沿桶口导流嘴平稳流出，完成砂型、金属型或模具型腔的充型。桶口一侧做出明显的导流嘴，目的在于控制液流落点、收束流束并减少断流时的滴落与飞溅；桶口另一侧保留较高挡边，可在倾转过程中抑制液面晃动，避免金属从非浇注侧溢出。

　　桶体采用带锥度的圆筒形壳体，上口略扩、下部收束，这种形态既有利于熔融金属集中流出，也便于内壁挂渣层形成和后期清理。外壁布置多道环形加强箍，箍带与桶壁焊接或装配成整体，能够提高壳体在高温载荷和反复热冲击下的刚性，减小桶体椭圆变形。底部做成圆弧过渡而非尖锐直角，可降低热应力集中，同时减少残液滞留。桶体两侧的支承轴位于重心附近，设计时需要使满载重心略低于转轴中心线，这样在正常状态下桶体具有自稳趋势；倾转到浇注角度后，则依靠减速机构的反向自锁能力维持角度，防止桶体在金属液重量作用下突然下坠。

　　侧部手轮连接的是一个封闭式减速箱体，内部通常采用蜗轮蜗杆或类似大传动比机构。手轮直径较大，是为了在手动输入力矩有限的情况下获得足够的操作力臂；箱体输出端与桶体侧轴相连，把高速小扭矩输入转换为低速大扭矩倾转动作。蜗轮蜗杆结构的另一个关键价值是反向自锁，即金属液和桶体形成的倾转载荷不能反向驱动手轮，这对浇注安全非常重要。箱体旁还设置了小手柄和定位构件，可用于机构离合、角度锁定或检修时固定桶体；建模时这些小件虽然体积不大，但在装配逻辑上不能省略，因为它们直接影响设备的操作安全和维护方式。

　　龙门吊架由两根侧立柱和上方横梁组成，框架包围桶体上部，使吊点、倾转轴和桶体重心尽量处于同一受力平面内。横梁顶部设置拱形提手式吊耳，吊耳下方留有穿挂吊钩或卸扣的空间，圆角过渡用于降低起吊时的应力集中。两侧立柱下端通过轴承座或销轴与桶体连接，形成稳定的双支点倾转副；这种布置比单侧悬臂支承更适合高温重载工况，能够减小轴端弯矩，并避免桶体在起吊和翻转时发生扭摆。吊架与减速箱体之间的相对位置也经过考虑，操作手轮位于框架外侧，人员无需靠近桶口正前方，可在一定程度上远离热辐射和飞溅区域。

　　从外形尺寸与安装边界看，模型的最大宽度由手轮外圆和吊架外侧共同决定，布置工位时不能只按桶体直径预留空间，还需在手轮一侧留出操作人员站立、摇转和检修的通道。高度方向上，顶部吊耳是最高点，行车吊钩提升后还要计入吊钩、钢丝绳或卸扣的垂直占用；桶体下方则需保留与浇口杯、铸型顶面或转运小车之间的安全距离。桶体倾转时，桶口导流嘴会向前下方伸出，其运动轨迹形成一个绕侧轴的圆弧包络，现场布局应保证该包络范围内无固定管线、支架或人员通行点。两侧转轴同轴度是安装时的重点，若轴承座错位，会造成翻转卡滞、轴瓦偏磨，并使吊架承受附加扭矩。

　　结构设计思路上，模型把“盛装、起吊、倾转、锁定、导流”五个功能分区区分得较明确。桶体负责耐高温与容纳金属，加强箍负责抗变形，吊架负责把载荷传递给起重设备，手轮减速箱负责把人力放大为可控倾转力矩，导流嘴负责精确浇注。各功能部件之间多采用销轴、螺栓和焊接组合，既保证高温区域的整体性，也让传动侧具备拆装维护可能。对于三维建模人员而言，完成此类设备时应重点控制桶体与转轴的同轴关系、手轮操作空间、吊耳强度过渡、倾转极限角度以及导流嘴与桶体内腔的连续曲面；若进一步做工程细化，还需结合额定容量、金属密度、满载重心、热膨胀间隙和减速机构自锁条件进行校核，使外观结构与真实铸造车间的使用要求保持一致。
