乘用车铝合金轮毂带轮胎总成结构

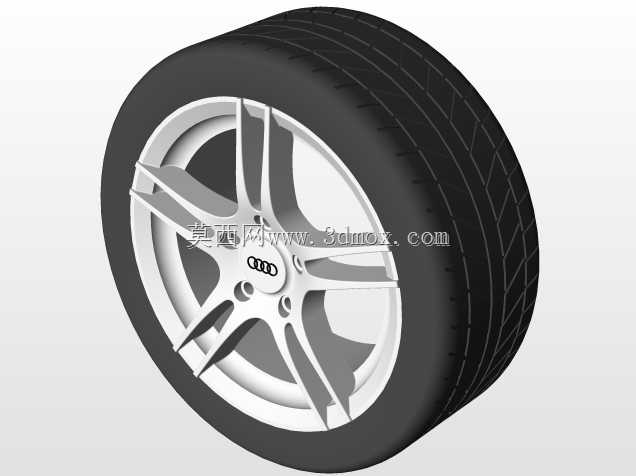

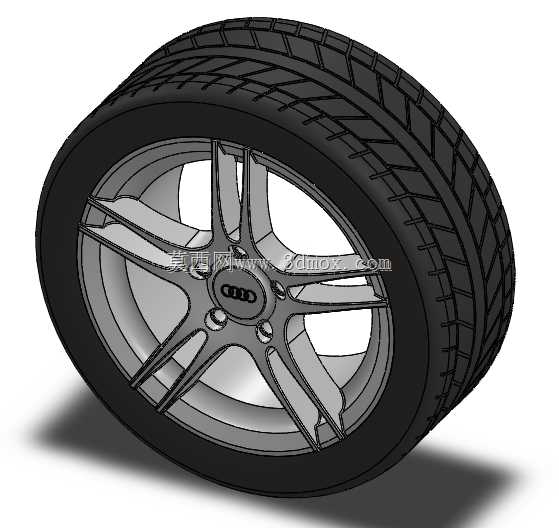

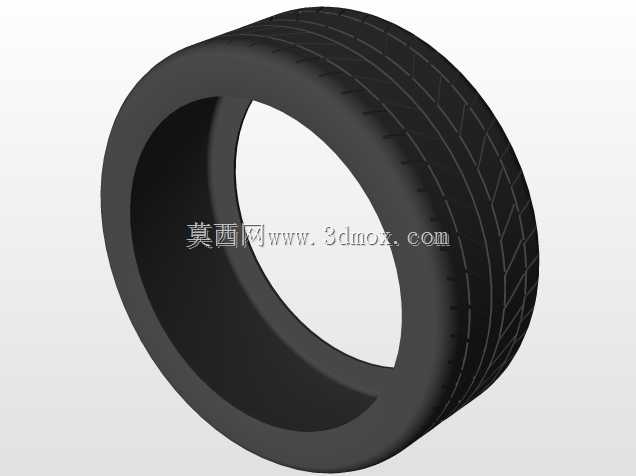

　　该车轮总成面向乘用车辆底盘行走系统的结构设计与装配校核场景，整体由橡胶轮胎、铝合金轮辋、多辐式轮毂、中心盖、气门安装区域以及轮辐连接螺栓孔位共同构成。模型在外观上还原了低扁平比轮胎与大尺寸运动型轮毂的组合关系，胎面采用连续环状橡胶实体，外侧布置多组斜向交错沟槽，沟槽沿胎肩向胎面中心延伸，形成兼顾排水、导向与抓地表现的花纹布局。胎侧保留较薄的圆弧过渡区域，能够在三维装配中清楚表达轮胎与轮辋唇边的包覆边界，也便于后续进行悬架跳动、转向包络和制动间隙检查。

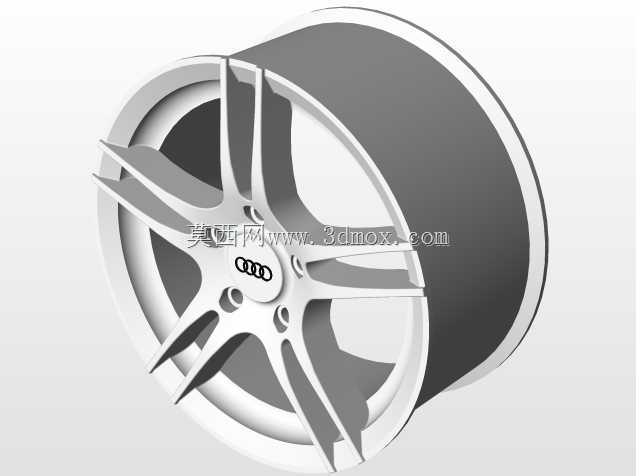

　　轮毂部分采用五组分叉式辐条造型，每组辐条从中心安装座向外扩展，并在靠近轮辋处形成较宽的支撑面。这种结构在视觉上具有较强的运动感，在工程层面则有利于把车轮中心载荷传递到轮辋周向区域。中心孔周围设置环形安装面，螺栓孔沿圆周均布，孔位与轮毂轴承座、制动盘或制动鼓的安装接口相对应。设计时需要重点控制中心孔直径、螺栓分布圆、螺母座锥面角度以及轮辐背面避让空间，因为这些尺寸直接影响车轮能否准确安装到车桥法兰上，也关系到制动系统散热和维修拆装便利性。

　　轮辋作为轮胎承载骨架，其截面包含胎圈座、凸缘、槽底和轮缘等典型结构。轮胎装配时，胎圈卡在轮辋两侧凸缘内，充气后依靠内压使胎圈与胎圈座紧密贴合，从而传递驱动力、制动力和侧向力。建模过程中需要保证轮辋直径、宽度、法兰高度和槽底位置之间的关系合理，否则在实际装配中可能出现轮胎装拆困难、胎圈定位不稳或轮缘干涉等问题。对于乘用车而言，车轮不仅是承载件，也是影响整车姿态的外观件，轮辐外表面与胎侧之间的缩进量、轮缘抛光面宽度以及中心盖凸出高度，都会改变车辆侧面的视觉比例。

　　从使用场景看，该类总成可用于轿车底盘概念布置、轮毂造型评审、轮胎包络分析、展示级渲染以及教学型结构拆解。在整车总布置中，车轮需要与转向节、卡钳、减振器、下摆臂和翼子板内衬保持安全间隙；满载压缩、极限转向和颠簸跳动时，胎肩不能与车身覆盖件发生摩擦，轮毂内侧也不能与制动卡钳发生接触。模型将轮胎外径、胎面宽度、轮辐内侧凹陷和中心安装区域完整表达，能够帮助设计人员在数字样机阶段快速判断这些边界条件。

　　结构思路上，轮胎侧重连续曲面和花纹沟槽的环状阵列，轮毂则强调放射状筋板与圆周安装特征的结合。轮辐在靠近中心座处截面较厚实，以承受弯曲和冲击载荷；向轮辋延伸时逐渐展开，形成较大的连接跨度，有利于降低局部应力集中。轮辋外周与轮胎接触区域应保持光滑连续，避免尖锐棱边损伤胎圈；轮辐背面则需要预留制动件散热通道，使空气能够在车轮旋转时沿辐条间隙流动。中心盖采用小尺寸圆形装饰件，嵌入轮毂中央，既遮挡轴头和紧固件区域，也使车轮正面造型更加完整。

　　在尺寸与安装边界方面，车轮总成的外径决定车辆离地间隙和速度表匹配关系，胎宽影响轮罩空间、滚动阻力和侧向支撑，轮辋宽度则决定轮胎胎侧的张开形态。螺栓孔数量和分布圆必须与车轴法兰一致，中心孔起到同轴定位作用，轮毂背面的沉台深度还要避开轴头凸出部分。若用于改装或造型方案验证，还需要关注偏距参数，因为轮辐安装面相对轮辋中心线的位置会改变轮距，并可能使轮胎向外移出或向内靠近悬架部件。通过该三维结构，可以把轮胎、轮辋、辐条、中心盖和安装孔位作为一个整体进行干涉检查、爆炸视图制作和外观评审，使行走系统关键部件的空间关系更加直观。
