奥迪乘用车多辐式铝合金轮毂轮辋结构

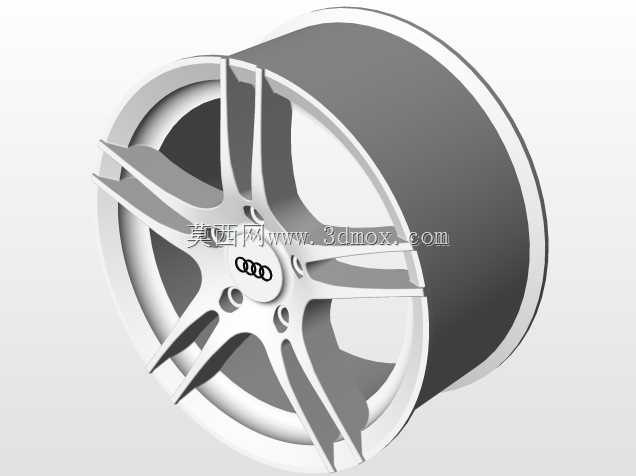

　　该轮辋总成面向乘用轿车底盘行走系统开发，属于车轮核心承载构件，日常装车场景覆盖城市铺装道路通勤、高速长途行驶以及常规城郊非铺装路面通行，在整车中承担轮胎支撑、轮端载荷传递、制动散热与外观装饰多重作用。轮辋本体采用一体式铝合金成型结构，整体为大尺寸低压铸造铝合金构型，轮辋筒身采用等壁厚渐变过渡设计，外侧轮缘做翻边加厚处理，用于匹配无内胎子午线轮胎的胎圈卡合，轮缘内侧预留轮胎充气密封的贴合面，表面粗糙度需满足轮胎气密层压紧要求，避免长期行驶出现慢漏气问题。轮辐部分采用双五辐分叉式造型，每组主辐条从中心安装座向外延伸至轮辋内圈，末端拆分出两根细辐条，既通过多辐条镂空结构大幅降低轮辋整体自重，又能在车辆制动过程中为内侧刹车盘、

　　制动卡钳预留充足的通风流道，车辆连续制动产生的热量可顺着辐条间隙快速随气流散出，避免制动热衰减。中心安装区域设置同轴定位中心孔，周围均匀分布五个螺栓安装孔，孔位周边做局部凸台加厚处理，分散车轮螺栓锁紧时的压应力，防止长期交变载荷下安装孔出现开裂变形；中心孔旁预留气门嘴安装通孔，用于装配轮胎充气气门芯。建模过程中优先完成旋转特征构建轮辋筒体基础轮廓，再通过拉伸、切除命令完成单组辐条造型，圆周阵列得到全部十根分支辐条，所有辐条与轮辋筒身、中心安装座的交接位置均做圆角过渡处理，消除应力集中尖角，匹配铸造工艺的拔模斜度要求，避免铸件冷却过程中出现缩孔、裂纹缺陷。安装边界方面，轮辋的节圆直径、中心孔尺寸、

　　螺栓孔分布圆需与对应车型的转向节轮毂轴头完全匹配，轮辐内侧预留的避让空间需覆盖常用固定式制动卡钳与通风刹车盘的外轮廓，转向打满方向时轮辋内壁不会与悬架摆臂、减震器壳体发生运动干涉；轮辋偏距设置需保证车轮装车后轮面与翼子板轮眉齐平，不会超出车身宽度边界，也不会因偏距过小导致轮轴承载力臂加长，加剧轮毂轴承磨损。结构设计阶段同步校核径向承载、侧向冲击工况：车辆过坑洼路面时垂直冲击载荷通过轮胎传递至轮缘，加厚轮缘可避免出现变形失圆；车辆高速过弯时侧向载荷通过辐条传递至中心安装座，分叉辐条的截面厚度经过优化，在满足轻量化要求的同时刚性达标，不会出现辐条弯折断裂。轮辋表面采用亮面车削与灰色涂装分区处理，外露辐条正面做精车亮面提升外观质感，筒身内侧做防腐喷涂，抵御路面泥水、融雪剂的腐蚀，延长零部件使用寿命。
