旋转翻盖式便携U盘闪存盘结构

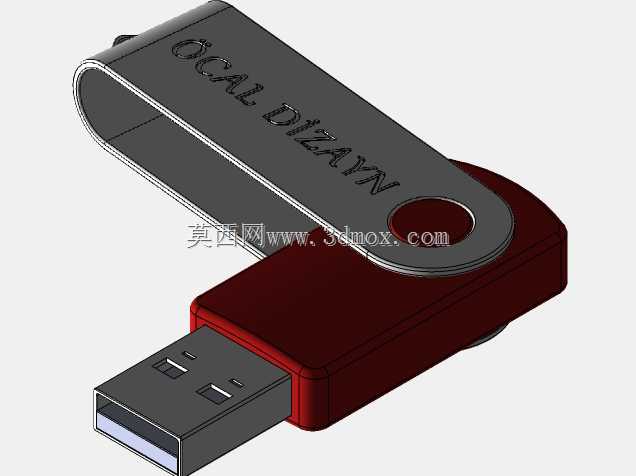

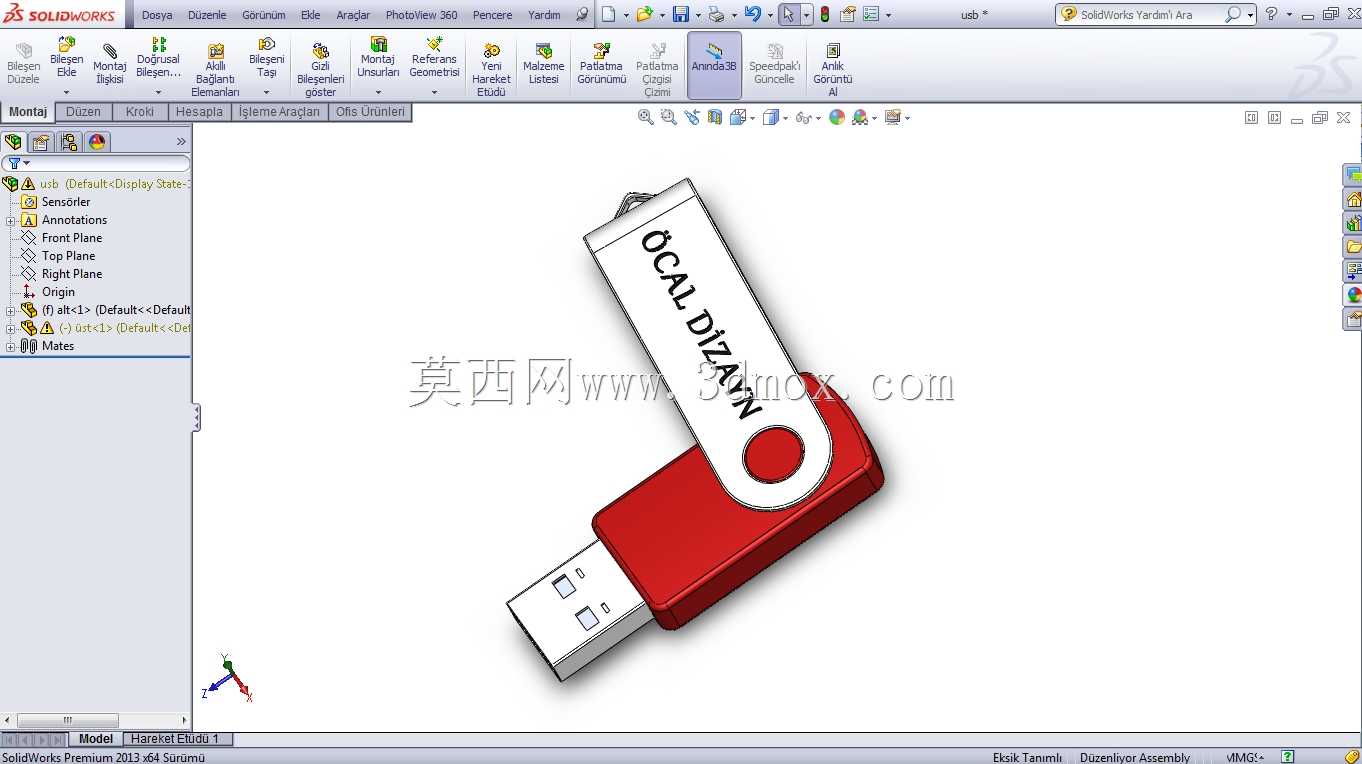

　　这款旋转翻盖式便携闪存盘的三维结构，围绕日常数据携带、现场调试文件转存、工控程序备份等高频使用场景展开。整机采用两段式主体布局，下半部分为深红色注塑存储主体，内部容纳闪存控制芯片与存储晶圆，端部直接伸出标准USB公头，上半部分为银灰色金属质感旋转保护盖，二者通过端部的圆形转轴铆钉铰接，无需额外拆卸盖帽，使用时将金属盖绕转轴旋转180度即可完全露出USB插头，闲置时反向旋转即可将插头完全收纳在金属盖的弯折容腔内，从根源上避免了传统分离式盖帽容易丢失的问题，金属盖表面预留的镭雕区域可印制标识文字，端部的圆孔可搭配挂绳、钥匙扣使用，方便运维人员随身携带。

　　从实际工程使用维度来看，这类便携存储介质在工业现场的适用场景十分广泛：设备调试阶段，工程师可将PLC程序、触摸屏组态文件、设备参数备份表存入盘内，在不同工位的工控机之间快速传输；产线运维时，可存储设备易损件图纸、维保记录、故障排查手册，无需携带厚重纸质资料；日常办公场景下，也可用于设计图纸、三维模型文件的跨设备转运。标准USB接口的插拔导向段做了倒角处理，插入主机端口时可自动对位，金属插头的外壳采用薄壁折弯结构，内部胶芯定位四个导电触点，插拔寿命满足反复使用的耐磨要求，插头根部与塑胶主体的衔接处做了加厚过渡，避免插拔时受力断裂。

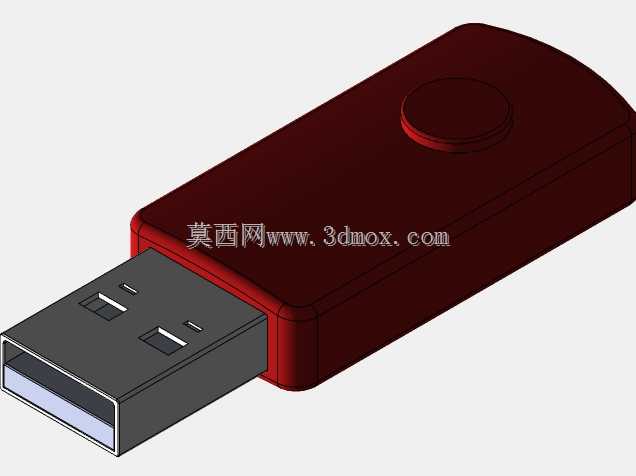

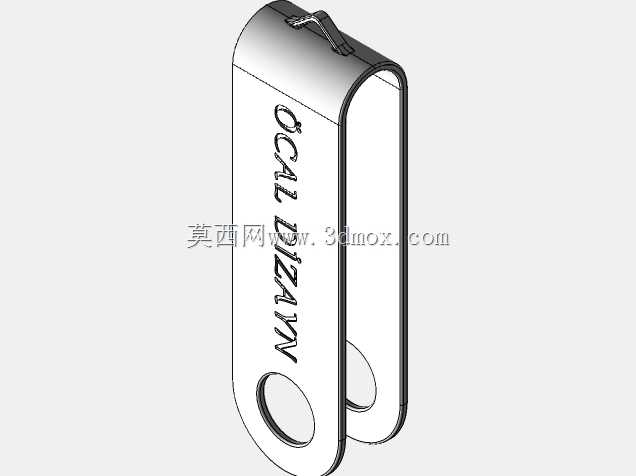

　　结构设计过程中，首先需要锁定标准USB Type-A公头的外形边界：插头金属部分的标准宽度为12mm，厚度4.5mm，伸出长度约14mm，这部分尺寸必须严格遵循通用串行总线的物理接口规范，保证不同品牌、不同年代的主机USB端口都能顺利适配。下半部分的塑胶存储主体宽度略大于插头，整体宽度控制在18mm左右，厚度8mm，长度约35mm，边角全部做R2以上的圆角处理，握持时没有尖锐棱角，主体内部的空腔尺寸按照主流贴片闪存芯片的布局预留，控制板宽度14mm、长度28mm，四周预留0.8mm以上的塑胶壁厚，保证跌落时内部元器件不会直接受冲击。上半部分的旋转保护盖采用薄钢板冲压折弯成型，整体为长条形弯折结构，盖体厚度1.2mm，宽度与下半主体匹配为18mm，长度约45mm，盖体靠近转轴的一端加工出圆形通孔，与下半主体端部的转轴凸台同轴装配，转轴的配合间隙控制在0.1mm以内，既保证旋转时无卡顿，又不会出现旷量晃动；盖体的自由端向下弯折出限位挡边，当盖体旋转至覆盖USB插头的位置时，挡边刚好卡在塑胶主体的侧面，避免盖体过度转动。

　　安装边界方面，整机完全展开（插头露出、盖体旋转至与主体平行）时的总长度约55mm，收纳状态下盖体完全覆盖插头，整机总长度仅45mm，宽度18mm，厚度9mm，属于典型的便携尺寸，放入工装口袋、工具包侧袋都不会占用过多空间。转轴处的圆形挂孔直径5mm，可穿过标准钥匙圈，挂孔边缘做卷边处理，避免长期挂接磨损挂绳。外观分色的设计既区分了功能区域，深红色的主体部分防滑性好，插拔时手指握持该区域可以稳定发力，银灰色的金属盖同时承担结构防护与外观装饰作用，金属材质的抗挤压能力远高于纯塑胶盖帽，即使U盘被挤压在工具堆中，也不会出现盖帽碎裂、插头弯折的问题。建模过程中需要重点验证旋转运动的干涉情况：在0到180度的旋转全行程内，金属盖的内壁与塑胶主体的表面预留0.3mm的安全间隙，旋转到两个极限位置时，分别设置限位结构，定位清晰，用户无需刻意对齐即可单手完成开合操作。USB插头的胶芯定位槽尺寸严格匹配通用接口规范，触点的位置度公差控制在0.1mm以内，保证插入端口后导电接触可靠，不会出现识别失败、传输中断的情况。整体结构没有多余的零散零件，仅由塑胶主体、内置电路板、金属旋转盖、转轴铆钉四个核心部分组成，装配工序简单，量产时的组装效率高，同时长期使用的故障率远低于带分离盖帽的传统闪存盘。
