三辐式乘用车辆转向操控盘结构

　　该转向操控部件主要布置在乘用车辆驾驶舱前部转向管柱的最上端，是驾驶员直接接触、完成行驶方向修正与转向指令输入的核心人机界面件。日常整车使用场景里，驾驶员双手握持环形轮缘，通过小幅度转动调整车辆行驶轨迹，低速挪车、掉头工况下可完成大角度回转，高速巡航时则依靠小幅转角维持车道居中；轮缘的环形闭合轮廓允许双手在九点、十点、两点、三点等不同握持位置自由切换，长途驾驶中可交替调整手部姿态，降低持续握持带来的肌肉疲劳。

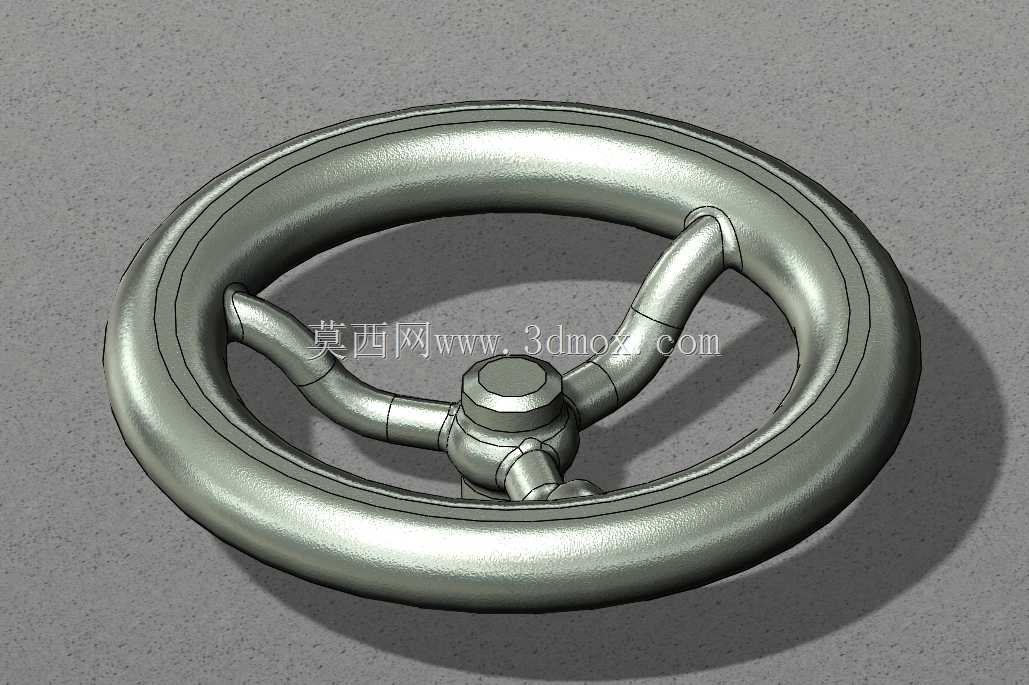

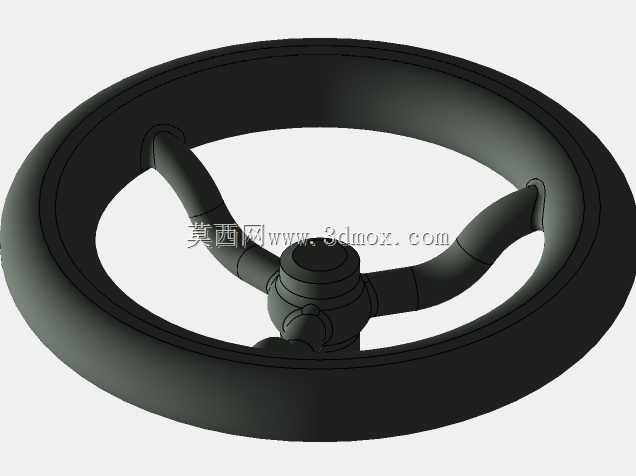

　　从结构组成来看，整套部件分为外围环形握圈、三根放射状支撑辐条、中心安装基座三个功能区段。外围握圈采用等截面圆管形态沿整周平滑弯卷成型，截面直径贴合成年手掌抓握尺度，表面无突兀棱角，握持时掌心与指腹可均匀贴合轮缘曲面；三根辐条从中心基座向外呈放射状延伸，分别朝向轮缘的左下、右下与正上方位，辐条与轮缘衔接位置做圆滑过渡，既避免应力集中，也让驾驶员腿部在上下车、踩踏踏板过程中不会被尖锐棱边剐蹭。中心基座为阶梯圆柱凸台结构，内部预留与转向轴输出端配合的安装空间，基座端面可布置喇叭触发按键、安全气囊安装腔体，辐条内部还可走线布置多功能按键线束，兼顾转向承载与电气集成需求。

　　结构设计阶段首先要平衡操控刚性与握持手感：轮缘弯卷的曲率半径需匹配整车转向传动比，过小的轮圈直径会导致转向手力过重，过大则会占用过多驾驶舱腿部空间，三辐的布局形式在保证中心到轮缘连接刚度的同时，留出了下半圈足够的腿部活动间隙，驾驶员转动方向盘到最大转角时，大腿不会与辐条发生运动干涉。建模过程中需重点处理几处曲面衔接关系：轮缘整圈扫略路径要保证曲率连续，不能出现局部弯折凹陷；辐条与轮缘、中心基座的相接位置要做圆角过渡，避免注塑或者包覆成型时出现壁厚突变；中心基座的同轴度需要和转向管柱轴线严格对齐，保证方向盘转动时整圈径向跳动量控制在合理范围，避免高速行驶时方向盘出现抖动。

　　安装边界层面，中心基座的内孔与转向轴末端采用花键配合实现周向扭矩传递，端面预留紧固件锁止位置，装配后方向盘轴向位置可配合转向柱的上下、前后调节功能，适配不同身高驾驶员的握持距离；轮缘外圈到驾驶舱仪表台、车门内饰板之间需预留足够的安全间隙，方向盘全行程转动过程中不能和周边内饰件发生磕碰，轮缘后方还要留出组合开关、换挡拨片的布置空间。受力特性上，正常转向操作时辐条主要承受手部施加的扭转力矩，紧急工况下驾驶员身体前倾冲击方向盘时，三辐结构可均匀分散冲击力，配合转向管柱的溃缩结构吸收碰撞能量；轮缘内部一般采用金属骨架提供整体强度，外层包覆柔性材质提升握持摩擦力，即便手心出汗也能保证抓握稳定。

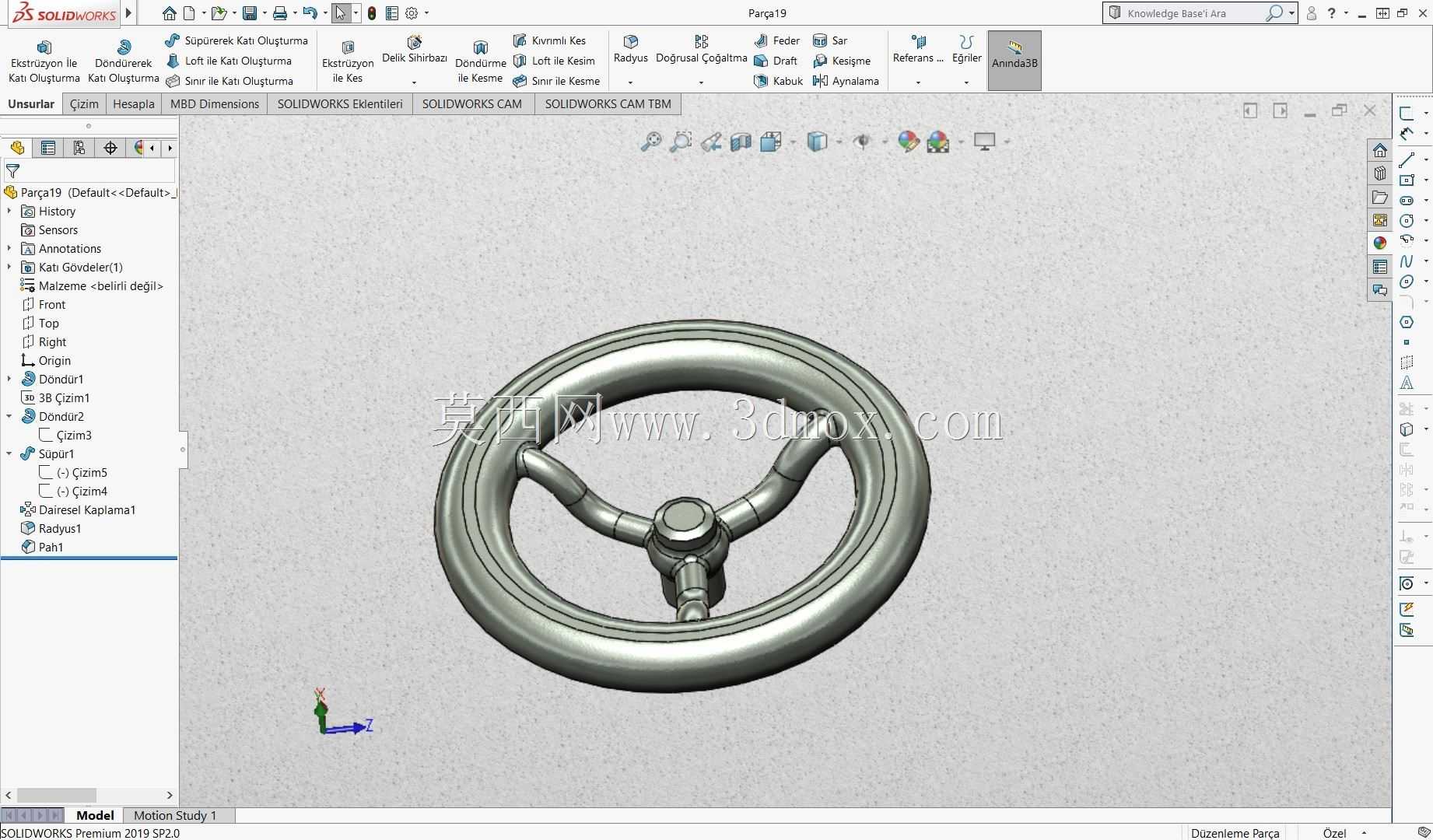

　　针对三维建模工作而言，该零件的建模逻辑可先绘制轮缘的环形中心路径，通过扫略命令生成等截面握圈实体，再分别绘制三根辐条的空间引导线，以变截面轮廓扫略生成支撑结构，最后在中心位置创建阶梯安装基座，对所有相接面执行合并与圆角处理，完成后可通过干涉检查验证轮缘转动范围内与周边舱内部件的间隙，再赋予金属材质渲染查看表面光影过渡效果，确认曲面无褶皱、棱边无错位后即可用于整车转向系统的装配校核，也可作为驾驶舱人机工程验证的基础参照件，评估不同体型驾驶员的握持可达性与操作舒适度。
