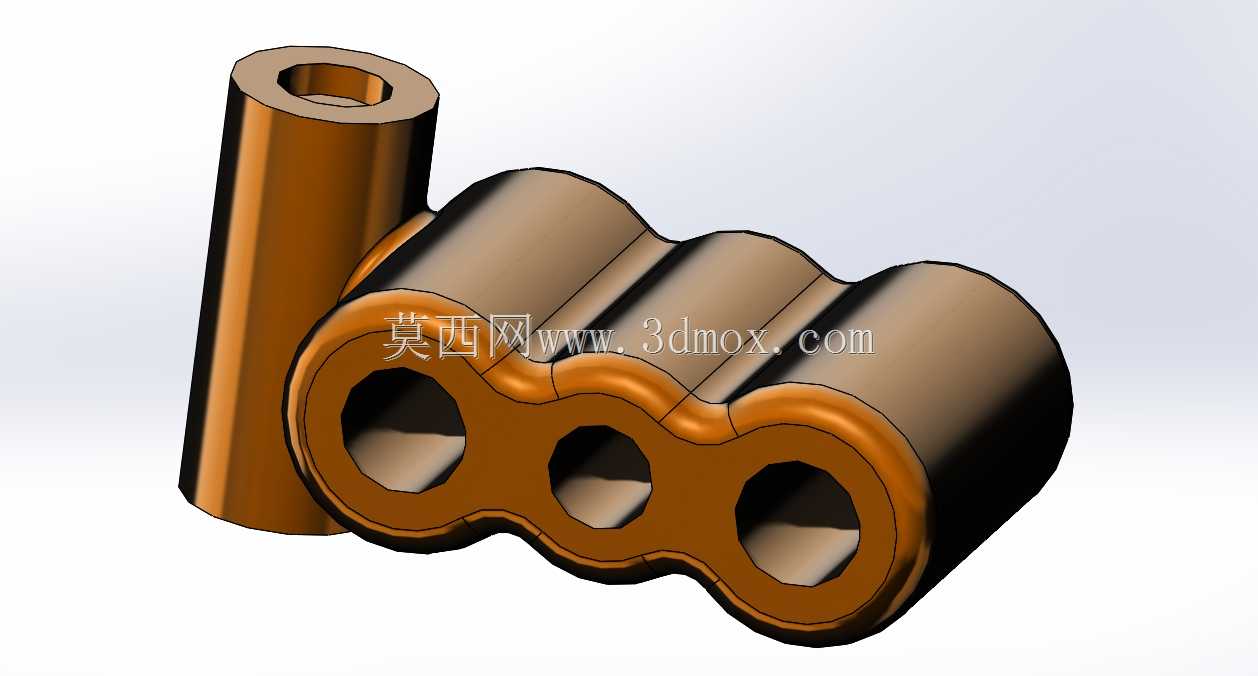

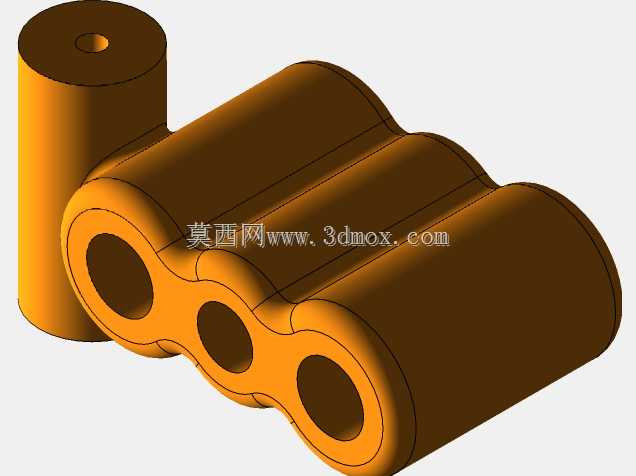

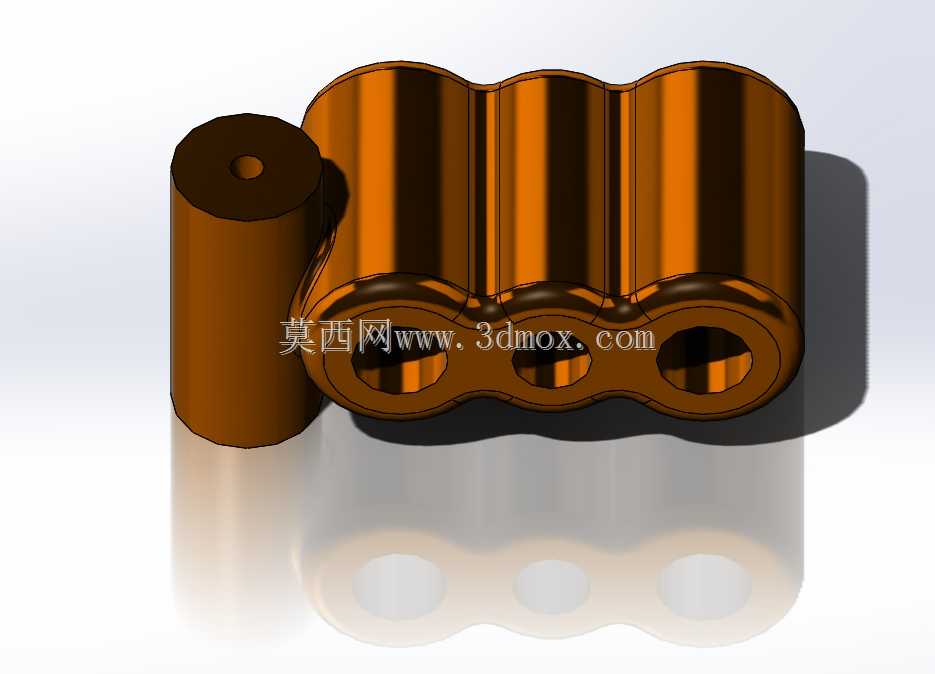

这款并排多腔体刀具置物架,最初是面向桌面加工工位、实训教学操作台以及小型维修装配台的零散工具归置需求做的结构方案,日常在SolidWorks基础建模练习里也常作为拉伸、圆角、阵列组合特征的典型实操载体。从实际工位使用场景来看,钳工台、数控操作岗旁的待取用钻头、铰刀、中心钻、小型丝锥往往散放在工作台面,随手摆放既容易滚落磕碰刃口,也会在换刀时反复翻找耽误工序节奏,这款刀架把三个等径并排的竖向收纳腔体和侧边独立单筒整合在同一基座上,三个连通排布的主腔体可以按刀具直径、使用频次做分区:比如最左侧腔体放粗加工常用钻头,中间放精加工铰刀,右侧放不同规格丝锥,侧边独立筒则可以放置划针、样冲这类长柄辅助工具,取放时不用跨工位挪动,抬手就能完成刀具拿取与归位。
结构设计上没有采用分体拼接的方案,整体做一体化成型考量,三个主腔体的外壁采用连续波浪形曲面衔接,既消除了多筒拼接带来的接缝清角死角,也让整体侧壁的受力连续性更好:当筒内插满长度接近200mm的高速钢刀具时,侧壁承受的侧向偏载会沿着波浪曲面均匀传递到底座,不会在单筒根部出现应力集中断裂的风险。腔体端部做了加厚翻边处理,端口位置预留了平滑圆角,刀具插入和抽出时,锋利的刃口不会直接刮蹭端口边缘,既避免刃口被磕碰崩缺,也消除了金属端口划手的安全隐患。侧边独立筒和三腔体主座的衔接位置做了贴合式过渡,没有留窄缝间隙,日常清扫台面上的切屑、切削液残留时,抹布可以一次性擦过整个外表面,不会有杂物嵌在拼接缝隙里发霉积垢。
从安装边界和尺寸适配角度,整个刀架的底座投影面控制在小型工位操作台的空闲区域内,不需要在台面上打孔固定,依靠自身底座的配重就能稳定放置,哪怕插满长柄刀具,整体重心也落在底座支撑轮廓范围内,抽插刀具时不会出现倾翻。三个主腔体的内径按照常规桌面工装刀具的柄部尺寸做匹配,腔体深度设计兼顾了刀具露出高度和放置稳定性:刀具插入后刃口部分完全处于腔体内部,不会外露碰伤,柄部露出足够的握持长度,操作人员戴劳保手套也能顺畅捏住柄部取出。侧边独立筒的内径略大于主腔体,可容纳柄部更粗的样冲、扁凿这类辅助工具,腔体底部做了封闭设计,刀具上滴落的微量切削油会积存在腔体底部,不会直接漏到工作台面上污染加工工件。
建模逻辑层面,这个结构非常适合特征建模思路的落地:先绘制底座和各腔体的中心轮廓,通过凸台拉伸完成主体毛坯,再用抽壳或者切除拉伸做出内部中空的收纳腔,之后对所有外棱边、端口位置添加等半径圆角,最后校验各腔体之间的壁厚均匀性,保证最薄位置的壁厚也能满足日常使用的结构强度,不会因为长期插放金属刀具出现侧壁变形。实际投产如果采用硬质阳极氧化铝合金材质,整体重量轻且耐腐蚀,表面的氧化层可以抵御切削液的腐蚀;如果采用3D打印PLA或者ABS材质,也能满足教学实训场景的使用需求,打印时不需要添加支撑,所有外曲面都是自支撑结构,成型后只需要简单去除毛刺就能直接投入使用。在生产线旁的工具站布置时,这款刀架也可以和工具挂板配合使用,常用高频刀具放在刀架里随手取用,低频专用刀具挂在挂板上,整个工位的工具排布逻辑更清晰,新员工上岗时也能快速对应刀具存放位置,减少工具遗失、混放的管理成本。
