户外便携分体式野营柴火炉具结构

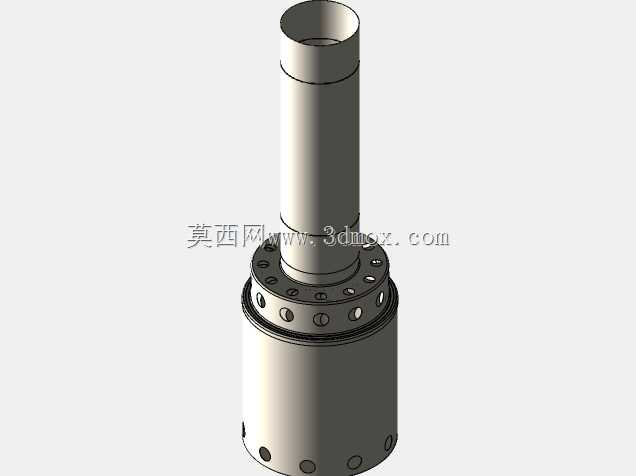

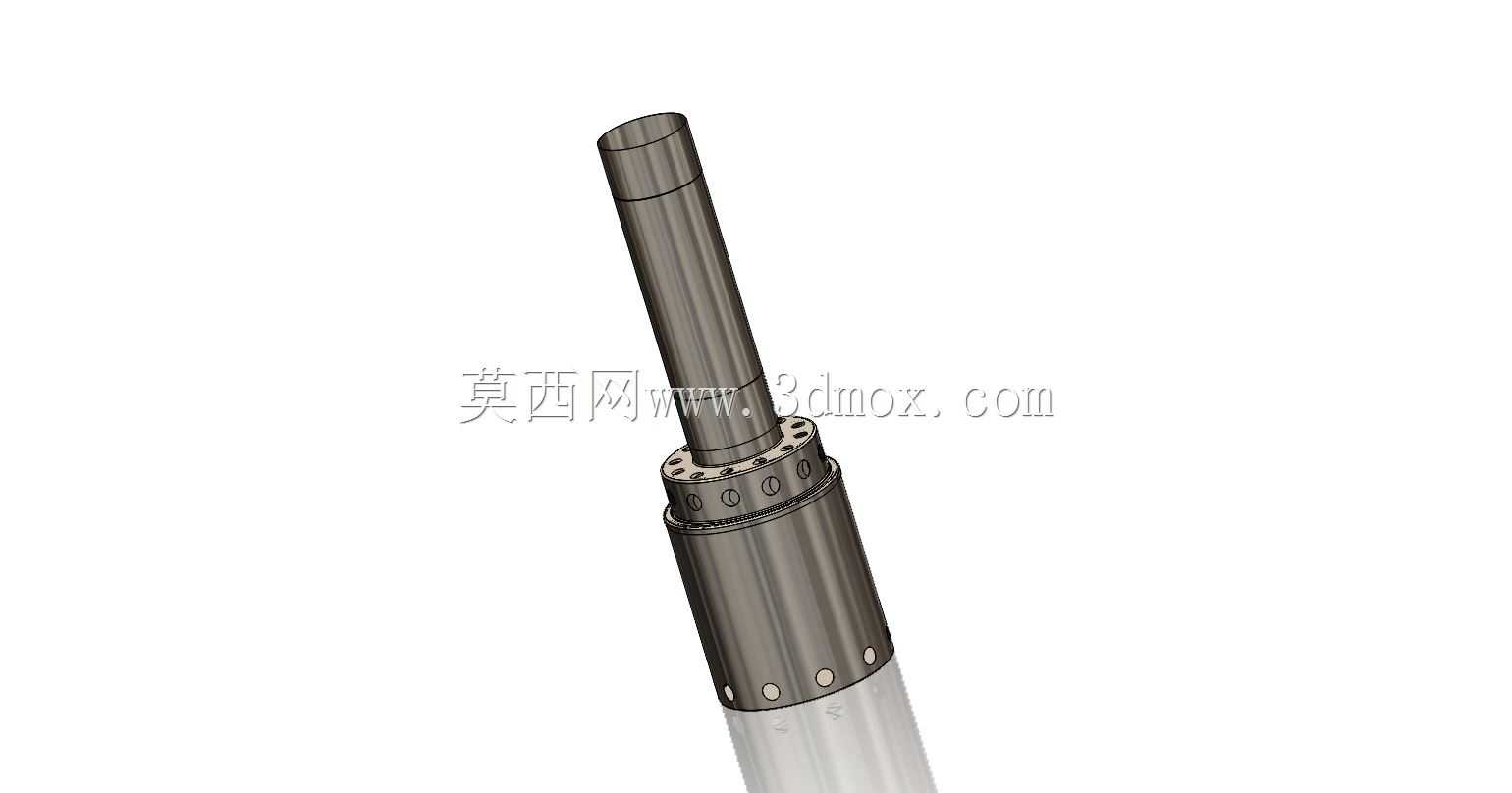

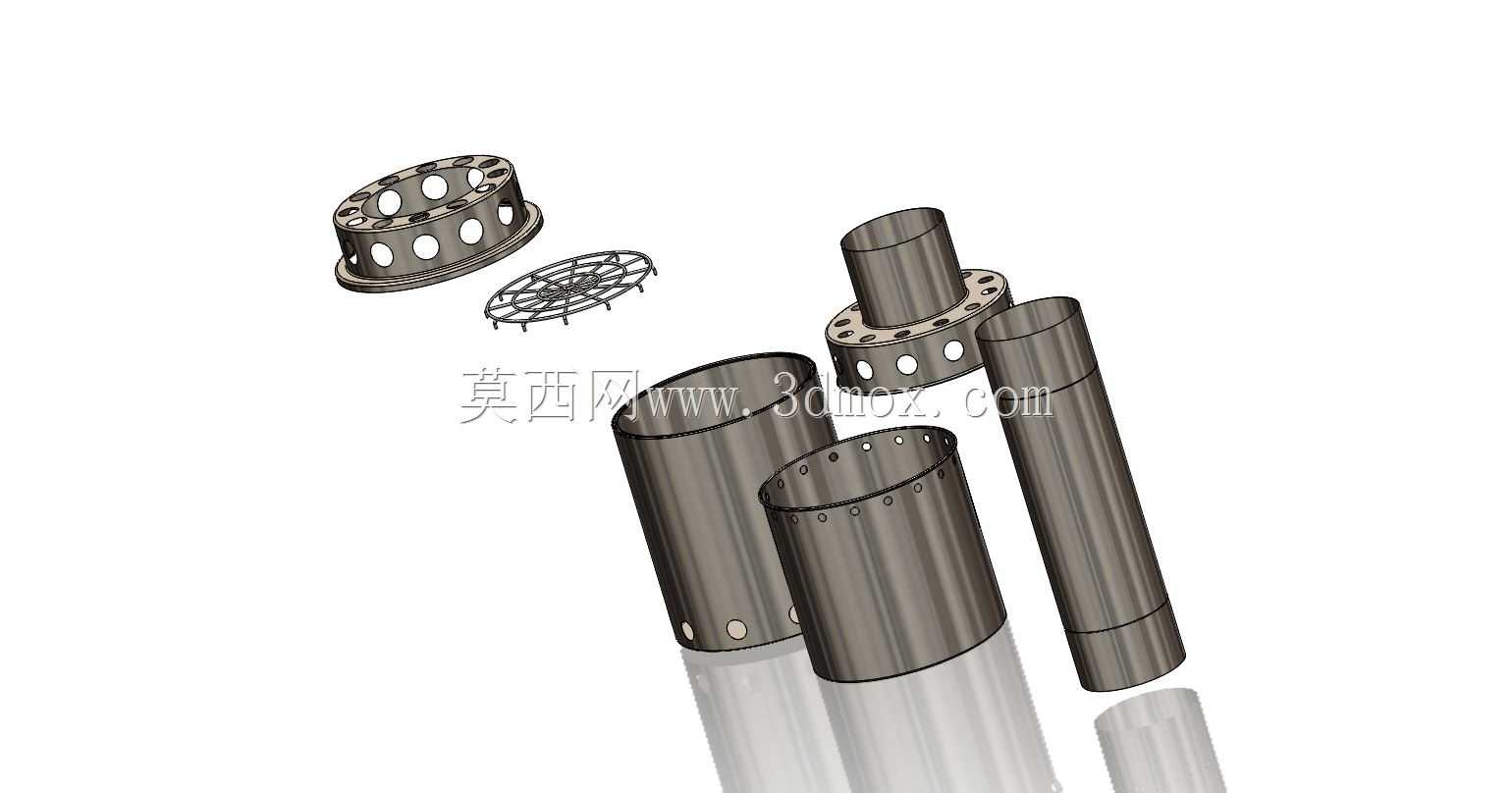

　　这套炉具采用分段嵌套式结构，核心由外筒、内燃烧室、聚火罩、炉栅和接灰部件组成，整体围绕木柴、固体燃料等野外易得燃料的燃烧需求展开。设计时优先考虑徒步露营、庭院取暖、应急煮食等场景的携带与使用便利性，各段筒体可在收纳状态下相互套合，减少外包装体积；展开后通过止口定位形成竖向燃烧通道，利用筒壁间隙形成自然二次进风，使挥发分在燃烧室内与空气充分混合，降低不完全燃烧产生的烟气。

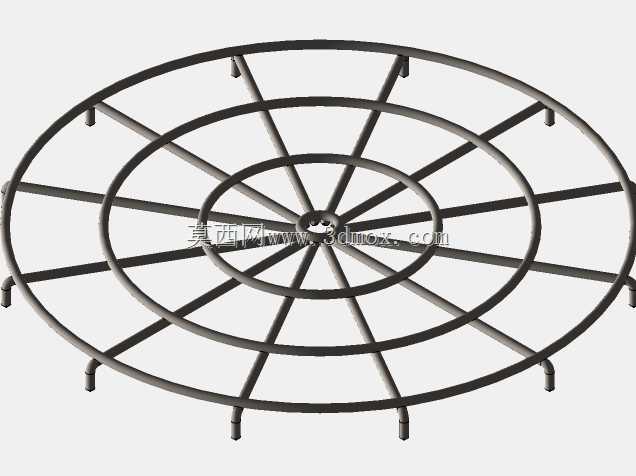

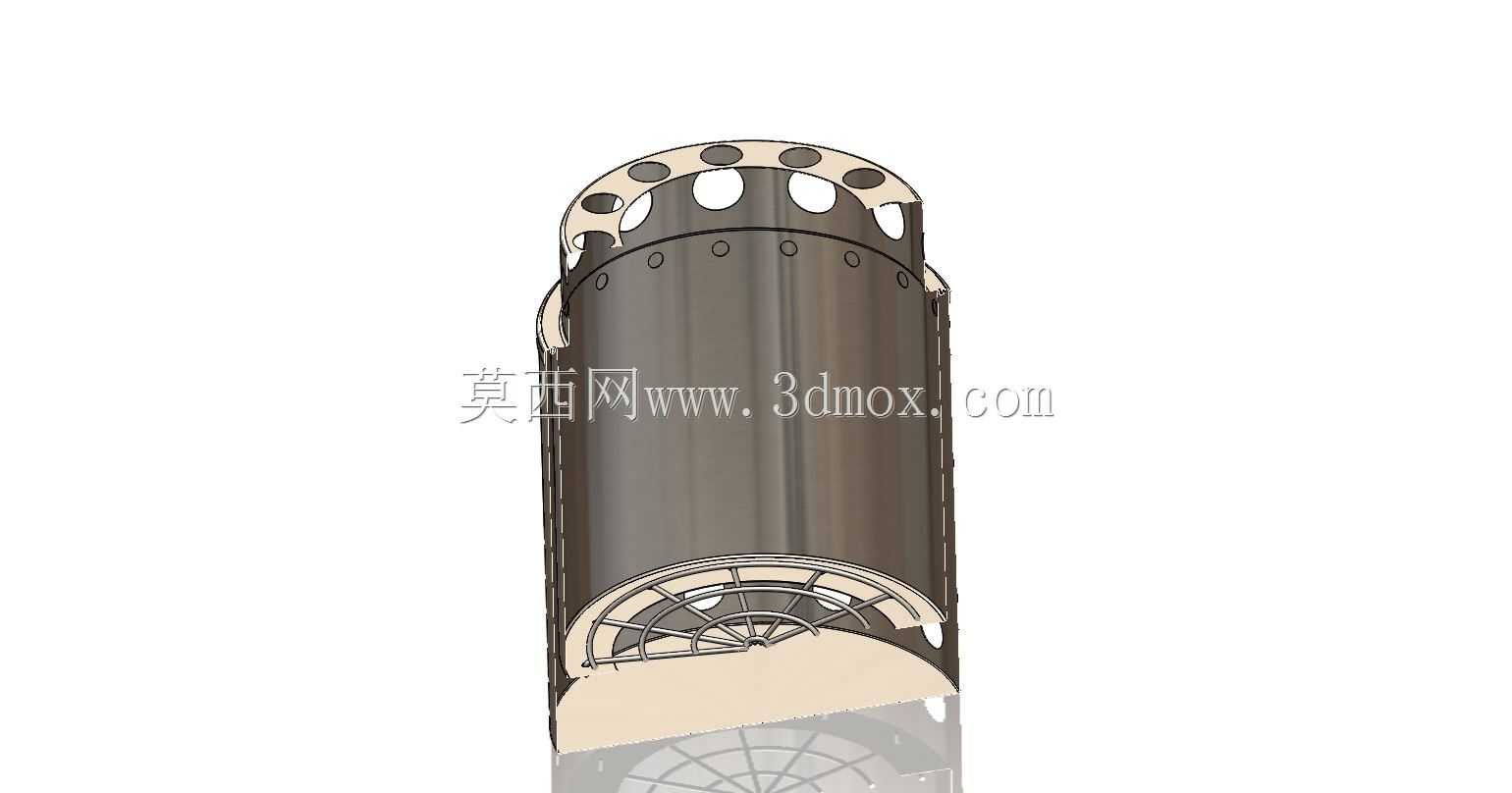

　　炉体上部带孔聚火圈承担两个作用：一是约束火焰向外扩散，将热量集中于锅底区域；二是通过周向孔眼补入空气，在火焰根部形成紊流，提高燃烧效率。炉栅位于燃烧室下部，栅条间距按碎木枝、木炭的承托需求设定，既能托住燃料，又可让灰烬直接落入下方灰仓，避免积灰堵塞一次进风通道。外筒壁面的开孔位置经过排布，下部孔眼负责引入冷空气并在夹层内预热，上部孔眼将热空气送回火焰区，这种结构有助于在不增加风机的情况下维持稳定抽力。

　　从安装边界看，炉体竖向展开后需要在底部预留平整、隔热的支撑面，四周应与帐篷壁、可燃物保持足够安全距离；上部锅架区域的直径决定了适配锅具的底径范围，过大锅体会遮挡周向进风，过小锅具则热量利用率下降。筒体之间采用插接配合，不依赖复杂紧固件，便于在低温、戴手套等野外条件下快速拆装。筒壁厚度在建模时按薄壁件处理，兼顾轻量化与高温下的结构刚度，边缘设置卷边或折边，可减少薄钢板边缘变形并提高握持安全性。

　　结构建模过程中需要重点控制各段筒体的同轴度、插接深度和孔位对齐关系。外筒与内筒之间的夹层宽度直接影响进风量，过窄会导致送风不足，过宽则降低预热效果。炉栅支撑台阶需要承受燃料装填和锅具载荷，台阶高度与圆角应避免应力集中。灰仓部分与燃烧室分离后，可在熄火后单独抽出清理，减少余灰散落。对于需要改型的设计者，可在保持燃烧通道直径不变的前提下调整总高，以适配煎锅、水壶、吊锅等不同炊具；若用于帐篷内取暖，则必须重新评估通风、一氧化碳排放和隔热距离，不能直接按露天煮食状态使用。
