电子引脚自动裁切送料工装结构

　　这套机构主要面向电子元件后段装配工序，常见于连接器引脚、小型五金端子或细轴类零件的定长切断与进给工位。现场布局中，执行端需要把成卷或直条状坯料按节拍送入定位治具，再由裁切单元完成断面修整，因此整体结构把动力、导向、夹持和裁切四个功能块压缩在同一底板上，减少跨模块装配带来的累积误差。

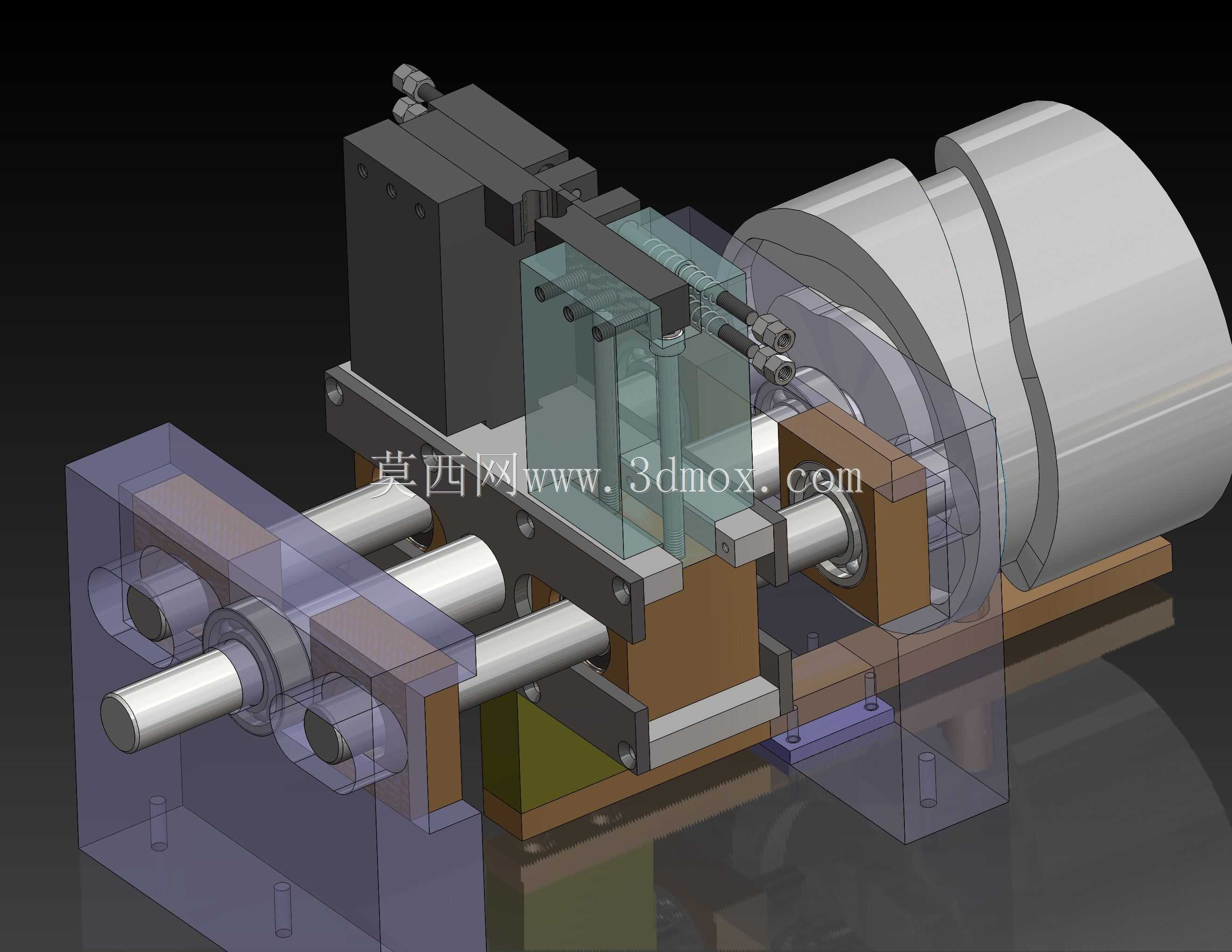

　　从结构分层看，两根平行光轴承担主要直线导向，轴端通过支座固定在立板上，导向跨距根据滑块行程预留，保证运动过程中悬臂端不会出现明显翘曲。滑动座上方安装气动手指或夹块，夹块的开合行程与坯料直径匹配，夹持面可更换成不同硬度的垫块，避免夹伤镀层或细小引脚。后侧的气缸提供往复进给动力，缸体通过连接块与滑动座对接，安装时需保证气缸轴线与光轴平行，否则长期运行会加剧导向轴和衬套的偏磨。

　　裁切部分布置在进给路径前端，动刀与定刀之间的间隙直接影响切口质量。对于薄金属引脚，间隙通常控制在料厚的百分之五以内，间隙过大容易产生毛刺，过小则会增大刀片负载并加快崩刃。刀座采用分体式设计，定刀固定在基座上，动刀由独立气缸或杠杆驱动，维护时可以单独拆卸刀片重磨，不必拆解整个送料模块。透明防护板罩在运动区域外侧，既能够观察夹料和切断状态，也能防止细小切屑飞溅，防护板与运动件之间保留足够安全距离，避免运行中发生干涉。

　　驱动侧的大尺寸壳体可集成电机或卷料收放组件，用于支撑料盘、张紧轮或导向嘴。坯料从料盘引出后，先经过校直块再进入夹持区，这样能消除成卷材料的弯曲应力，使送进长度更稳定。底板上开设长圆孔和定位销孔，便于把整套机构固定到装配机台面，安装边界需要预留气管接头、传感器走线和手动调整空间，尤其在多组机构并排使用时，相邻模组的气缸、调节螺钉和防护板不能互相碰撞。

　　设计这类工装时，先要明确坯料截面尺寸、单次送料长度和节拍要求，再反推导向轴直径、气缸规格以及刀片厚度。细长零件还要考虑送进过程中的挠度，必要时在夹爪与刀口之间增加浮动导向套。整体建模过程中，运动件需按极限位置检查干涉，包括气缸伸出终点、夹爪张开状态以及刀片闭合状态，同时确认易损件的拆装路径，保证换刀、换夹块和清理切屑时不需要大范围拆解设备。
