液压轧机成套机械结构设计方案

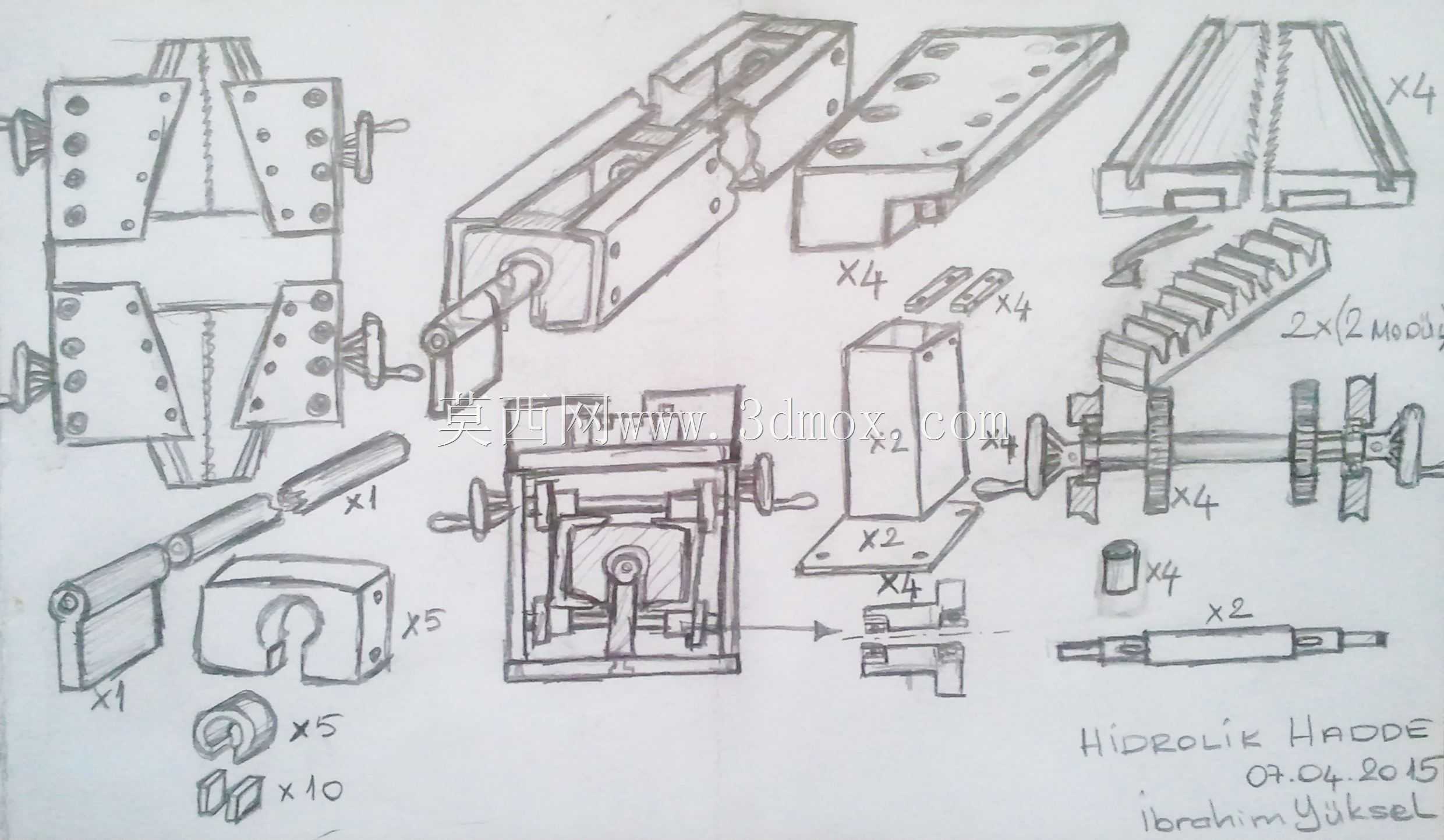

　　这套液压轧机的结构拆解方案，核心服务于金属型材轧制的产线工位，可完成扁钢、小型有色金属坯料的压延整形作业，整套结构拆分出机架主体、液压执行组件、轧辊传动单元、导向定位块、锁紧支撑件五大模块，各模块的安装定位面都预留了足够的加工余量与装配公差，适配常规中小型冶金加工车间的设备改造与自制需求。从实际工况出发，轧机的左右机架采用分体式拼接设计，安装时可通过两侧的调节手柄调整轧辊间距，适配不同厚度坯料的轧制需求，机架与底座的连接面设计有定位销孔，现场装配时无需额外配做定位基准，大幅缩短产线搭建周期。液压执行组件布置在机架侧方，油缸输出端直接连接轧辊轴承座，省去了中间传动环节，压下力的传递损耗更低，油缸的安装支座采用加厚钢板焊接结构，

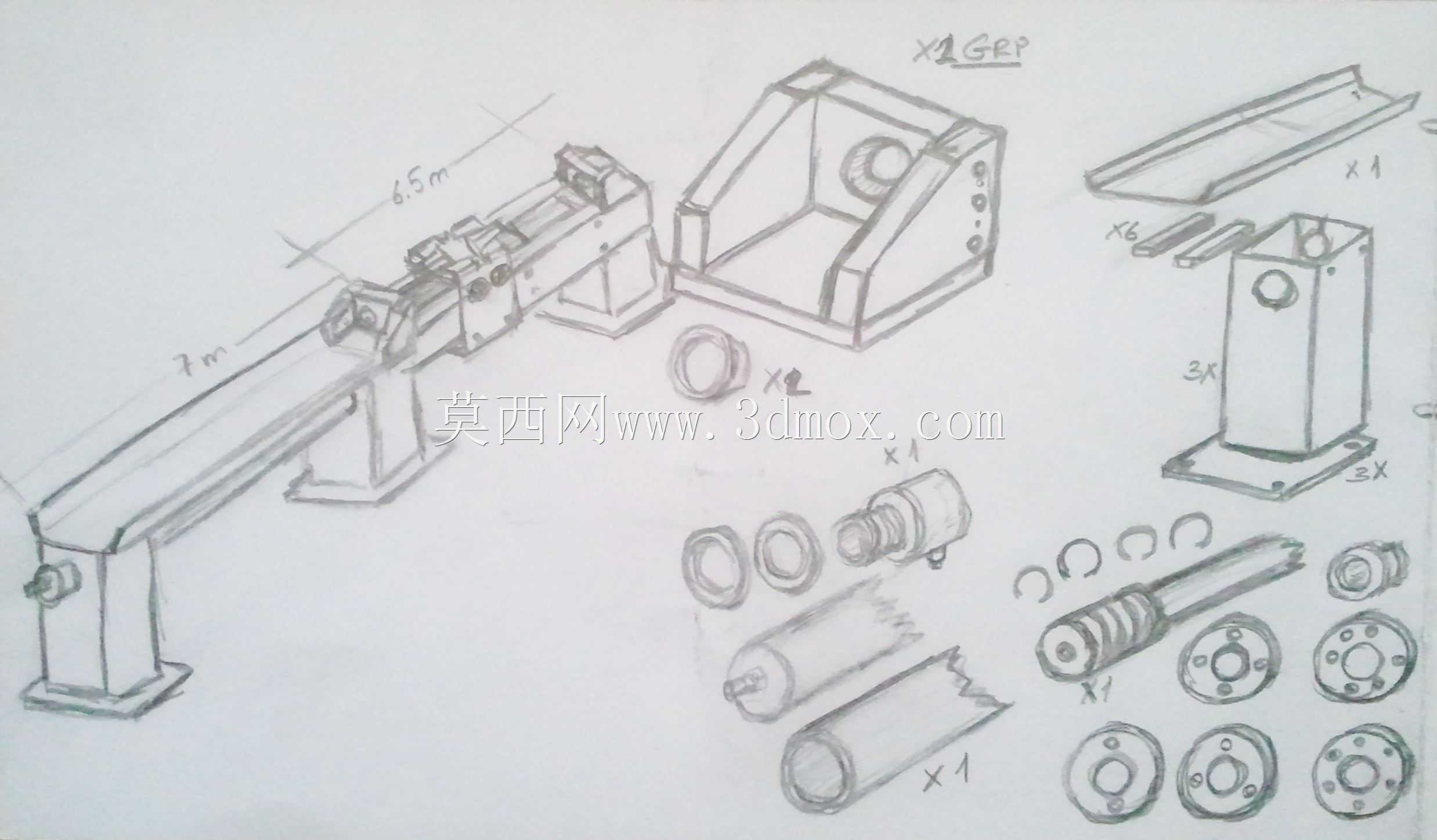

　　可承受轧制过程中的高频冲击载荷，支座与机架的连接采用螺栓加定位销的双重固定形式，长期运行也不会出现位置偏移。导向定位块分布在轧机的进料端与出料端，每块导向块都设计有腰型调节孔，可根据坯料的宽度灵活调整导向间距，避免坯料在轧制过程中出现跑偏、翘曲问题。传动侧的长轴组件采用分段式设计，两端配置支撑轴承座，中间通过联轴器连接动力输入端，既方便加工制造，也便于后期易损件的更换维护。整套结构的安装边界充分考虑了车间常规通道尺寸，分体部件的最大单重控制在人工可辅助搬运的范围内，无需大型吊装设备即可完成组装，设备运行时的载荷通过底部底座均匀传递到车间地面，无需额外做特殊地基加固。各零部件的外形尺寸都经过匹配校核，运动部件之间预留了足够的安全间隙，不会出现运行干涉问题，同时所有需要润滑的点位都预留了注油空间，日常维护时可直接完成注油作业，无需拆解外围防护结构。
