电机驱动自动送料工装结构设计

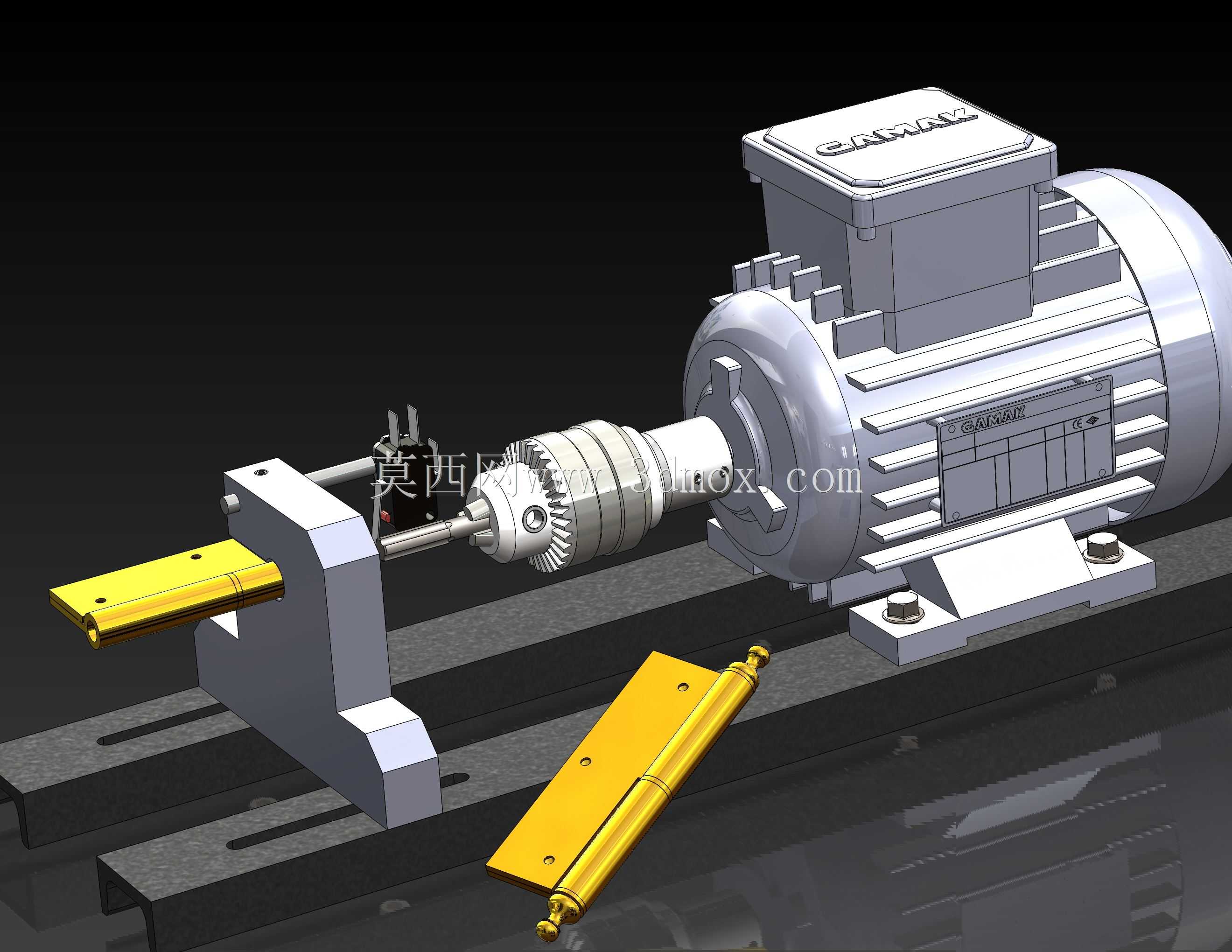

　　这套结构的核心目标，是在小型加工工位上把旋转动力稳定传递到执行端，同时为条状或板状工件提供可重复的手动送料支撑。现场布置时，驱动单元位于右侧，通过底脚直接固定在平台T型槽上；动力轴伸出后经联轴器与中间传动轴连接，左侧由立式轴承座承担径向约束，避免轴端悬伸造成的跳动累积。靠近轴承座的位置设置了可调夹持块，用于对工件进入端进行侧向定位；平台面上的黄色导向板和长条形压块则构成送料通道，工件可沿槽向推入，在接触旋转执行件时完成进给、校直或简易滚压动作。

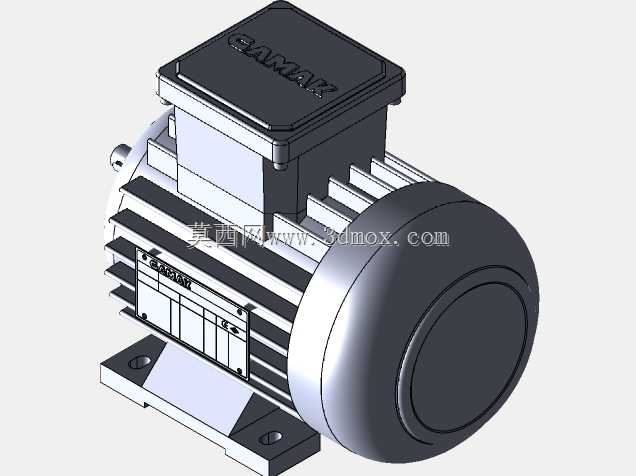

　　从结构选型看，驱动部分采用标准卧式电机外形，顶部接线盒、散热筋和端盖连接关系均按实物比例还原，便于在整机布局阶段校核电气接线空间与散热距离。联轴器没有做成简单刚性连接，而是保留了分段齿形或爪式结构的外形，这一点在装配验证中很关键：它既能补偿电机轴与传动轴之间的少量同轴度误差，也能在送料受阻时缓冲冲击，降低键连接和轴承座的瞬时载荷。左侧轴承座采用L型立式支撑，底面与平台贴合，安装孔位置可沿槽向微调，方便在不同工件长度下重新确定支撑跨距。

　　尺寸边界方面，整机长度主要由电机长度、联轴器长度、轴承座厚度以及前端送料导向段共同决定；高度方向的最高点为电机接线盒，设计机架或护罩时需要以此预留开盖和走线空间；宽度方向则要同时考虑电机底脚、散热筋外圆和导向板展开范围。若把该装置嵌入现有工作台，平台开槽间距应与电机底脚孔、轴承座孔统一考虑，避免后期出现螺栓与槽位干涉。传动轴中心高是整条机构的装配基准，导向板工作面、夹持块定位面以及压块压紧面都应围绕该中心高建立尺寸链，否则工件在送进过程中容易产生偏载。

　　建模过程中，机架、电机、联轴器、轴承座、导向板和紧固件分别按独立部件处理，能够直观检查装配顺序：先固定电机和轴承座，再穿入传动轴并安装联轴器，最后调整导向板与压块位置。对结构设计人员来说，这种拆分方式也便于后续替换不同功率的电机、更改轴径或调整夹持行程；对设备选型人员而言，则可直接据此评估占地、维护空间和动力接入方式。整体没有采用复杂的外罩或数控送进机构，而是强调在小批量、多品种加工场景下，用简洁可靠的机械结构完成连续送料与动力输出，适合作为半自动工位、教学实验台或简易滚压送进装置的基础方案。
