手持光学放大镜结构设计方案

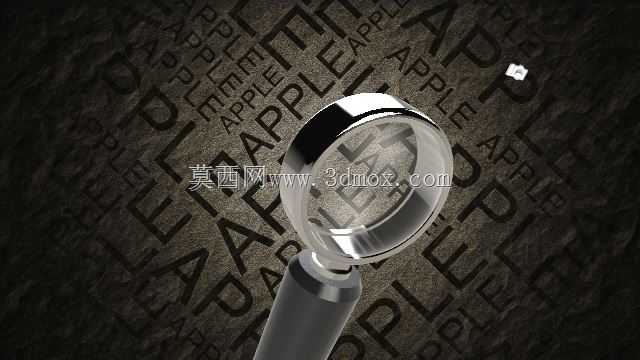

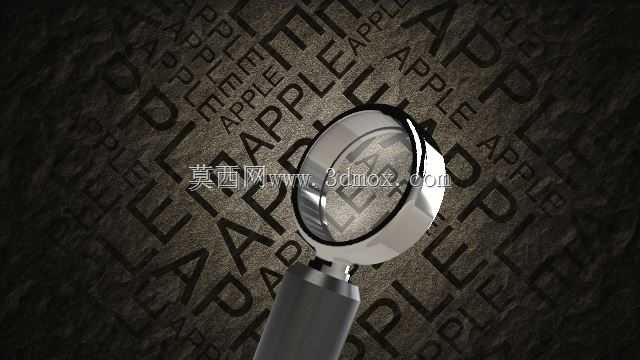

　　在日常质检、精密装配、文献查阅与小型工件检测场景中，手持放大镜是低成本提升视觉分辨能力的辅助器具。该结构围绕镜片夹持、握持受力与使用姿态展开，整体由光学镜片、金属包边镜框、连接颈与圆柱手柄四部分组成。镜框采用卷边压合结构包裹圆形镜片边缘，避免玻璃直接受刚性挤压，同时在镜片周向形成均匀约束，防止装配后产生局部应力导致成像畸变。连接颈从镜框下方向后平滑过渡，将镜框受力传递至手柄轴线，使手持重心落在握持区域附近，长时间使用时手腕负担更小。手柄为等径圆柱形态，表面预留防滑纹理的建模空间，适配不同手掌握持；其内部可根据需求增设配重腔，通过调整前后重量分配，平衡前端镜片组件的倾覆力矩。从尺寸边界看，镜片有效通光孔径决定视野范围，

　　镜框外径需在孔径基础上预留压边宽度，连接颈的弯折角度经过人机姿态校核，使镜片平面与观察面保持合适工作距离，使用者无需过度低头或抬臂即可对准目标。结构设计中重点考虑了镜片的拆装维护：镜框与连接颈可采用螺纹或卡接配合，更换不同倍率镜片时无需破坏整体手柄；所有棱边均做倒圆处理，既消除握持与使用中的划伤风险，也让金属件的表面处理更易覆盖完整。在工业现场，这类器具可用于核查PCB丝印、小型毛刺、焊缝表面细节与刻度标识；在办公与文博场景中，则可用于辨认细小文字、邮票纹理与纸质件细节。建模过程中对镜片装配间隙、镜框同轴度、手柄直线度均做了约束，保证各部件装配后无明显偏心，镜片光轴与手柄参考方向的夹角符合常规观察习惯。整体没有复杂传动或电控元件，依靠简洁的机械结构实现稳定支撑与舒适操作，零件数量少，加工与装配难度低，适合通过常规机加工或钣金成型完成样机制作。
