手动丝杠式管道夹持工装结构设计

　　这套手动丝杠式管夹主要面向现场管路装配、维修工位的管道夹持需求，在水暖施工、小管径管线预制、实验室管路搭建以及小型机加工工位中都能适配，既可以将圆管稳定固定在台面上完成切割、套丝、焊接对位作业，也可作为工位临时定位工装约束管线自由度，避免管材在受力加工时出现转动或轴向窜动。

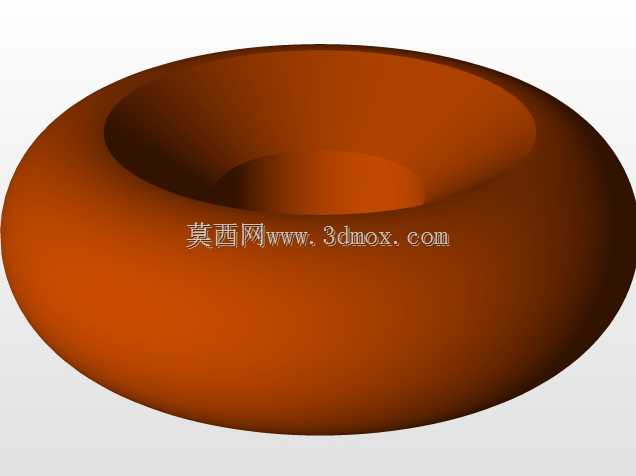

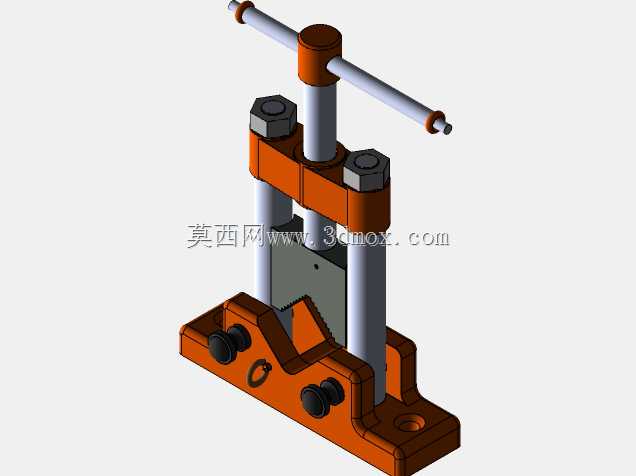

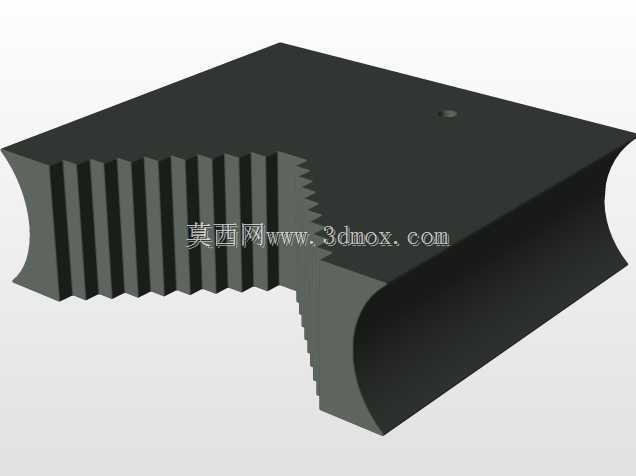

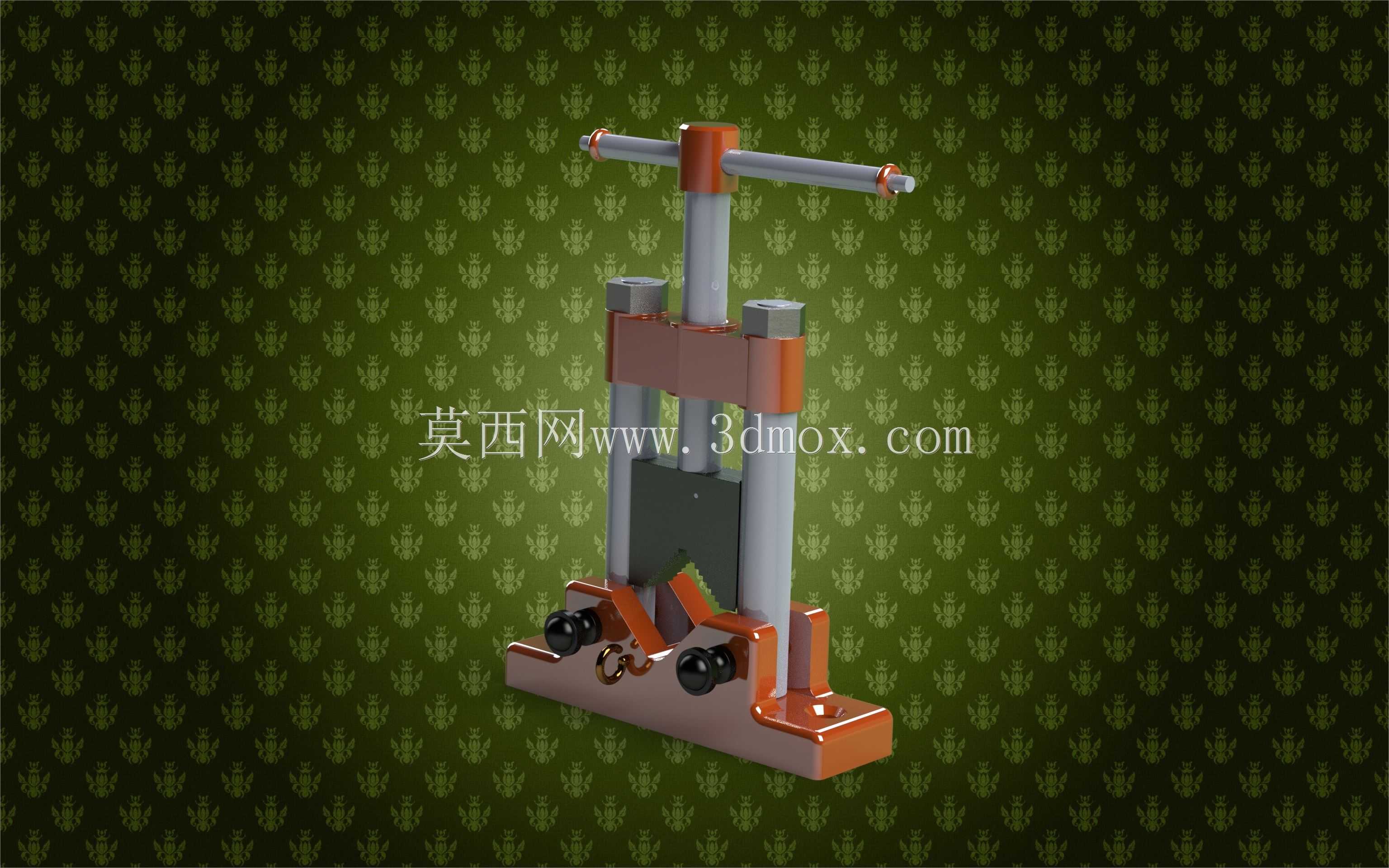

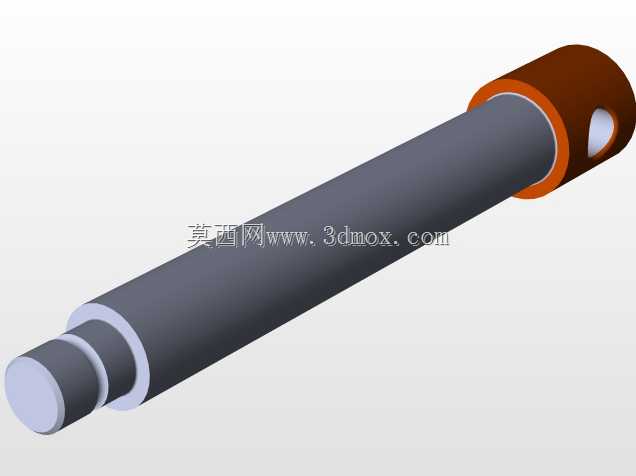

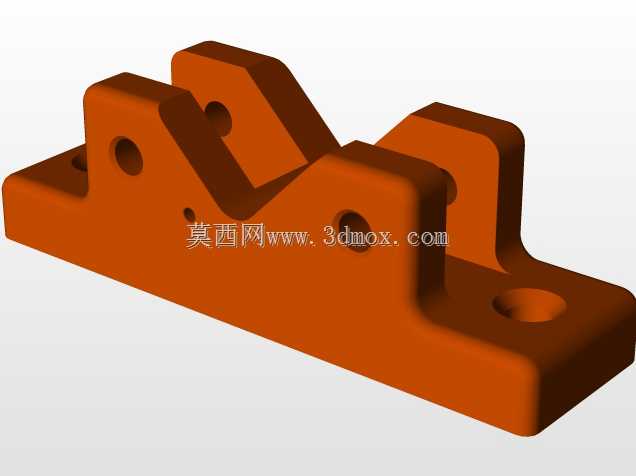

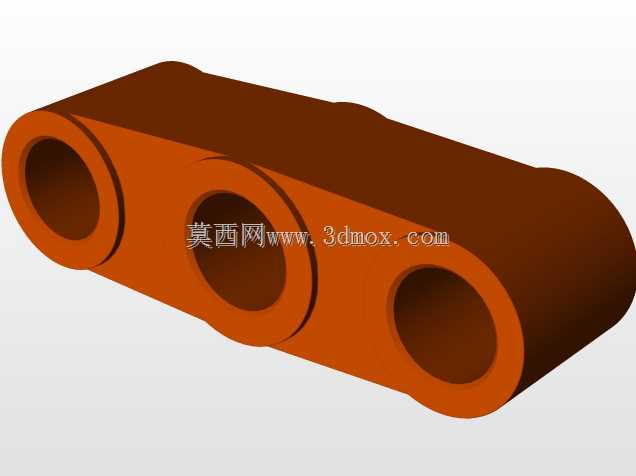

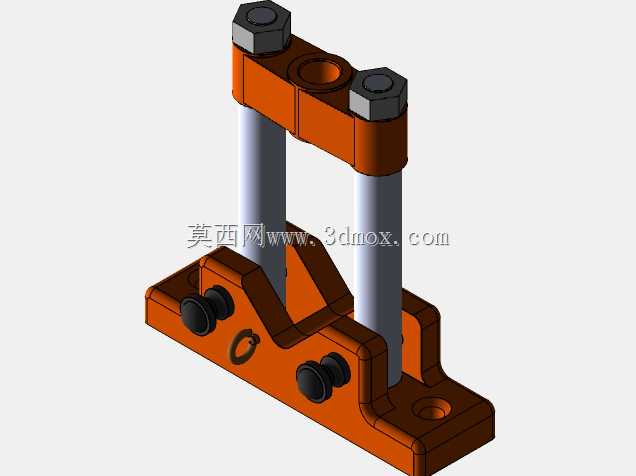

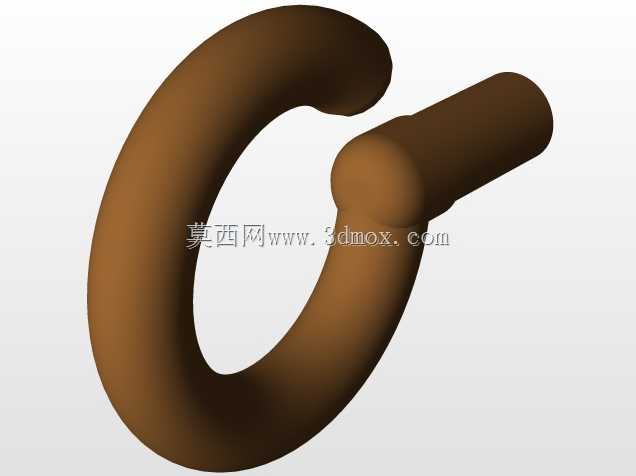

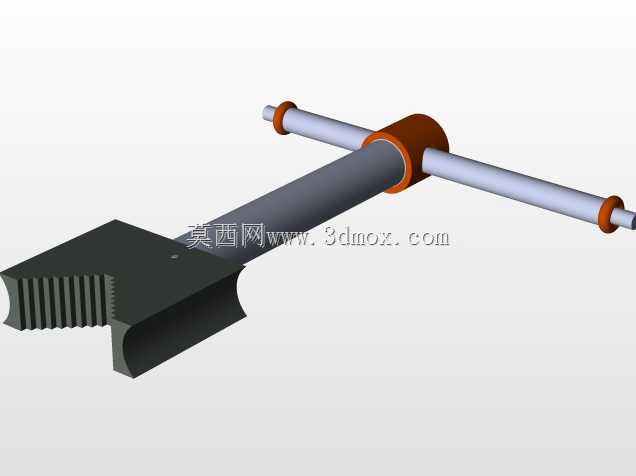

　　从结构功能来看，整套机构依靠T型手轮驱动双导柱之间的丝杠副完成升降夹紧动作，底部V型定位座可以自适应不同外径的圆形管材，两侧的锁紧旋钮在夹紧到位后可锁止滑座位置，抵消作业过程中的振动松脱风险。两根平行导柱承担夹紧过程中的侧向弯矩，相比单柱悬臂式管夹，抗偏载能力更强，夹紧时滑座不会出现偏转卡滞，钳口对中性更好。底部一体式安装座预留了螺栓固定孔位，可直接通过T型螺栓固定在标准钳工工作台或工装平台上，安装边界规整，不需要额外加工转接板。

　　设计思路上优先考虑了手动操作的力臂匹配，顶部横置手轮的长度经过力臂校核，普通操作人员单手即可输出足够的夹紧力，不需要借助加力杆；导柱与滑座的配合间隙选取了小间隙滑配公差，既保证升降顺畅，又将夹紧时的径向晃动量控制在工装允许范围内。钳口与底座的接触位置做了局部加厚处理，对应夹紧力的传力路径做了加强筋布局，长期承受交变夹紧力也不会出现钳口开裂或底座变形。整体外形为立式窄体结构，占用工作台面的横向空间很小，在工位排布时可以并排布置多套，同时固定多根管线完成批量预制作业。

　　建模过程中完整还原了所有装配配合关系，导柱与底座、滑座的同轴度配合、丝杠与螺母副的旋合行程、手轮与丝杠的销连接、锁紧旋钮的螺纹连接都按实际装配逻辑搭建，可直接用于干涉检查、行程校核与工程图导出，对同类手动夹持工装的结构设计也有直接参考价值。
