可调式侧装快速压紧夹持机构

　　该夹持机构以侧向安装和水平压紧为基本动作逻辑，适用于工装板、焊接工位、检测治具、装配线旁定位以及小型设备内部的工件固定。其主体由立式支座、横向导杆、滑动压块、端部锁紧件和底部连接结构组成，能够在有限空间内完成对工件边缘或凸台的快速抵压，避免工件在加工、装配或检验过程中发生位移。

　　从实际使用角度看，这类结构常布置在工作台面侧边或型材框架上，尤其适合需要频繁取放工件的工位。立式支座承担主要支撑与反力，横向杆件把压紧力传递到压块位置，压块与工件接触区域形成局部约束。端部设置的旋钮或锁紧构件用于调节行程并锁定工作位置，操作者可根据工件厚度、定位面高度和夹紧余量进行调整，使压合点落在刚性较好的区域，减少薄壁件受压变形的风险。

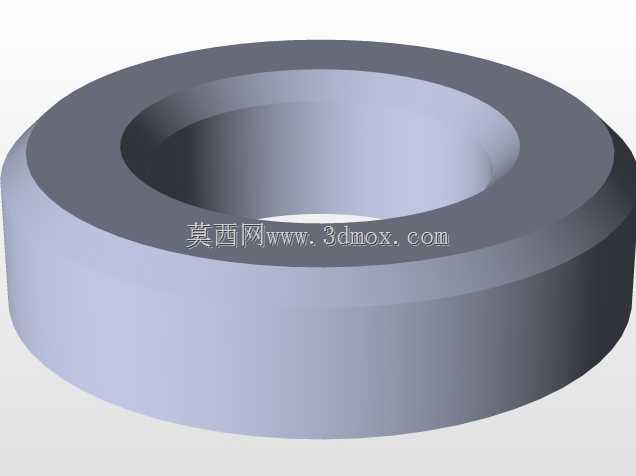

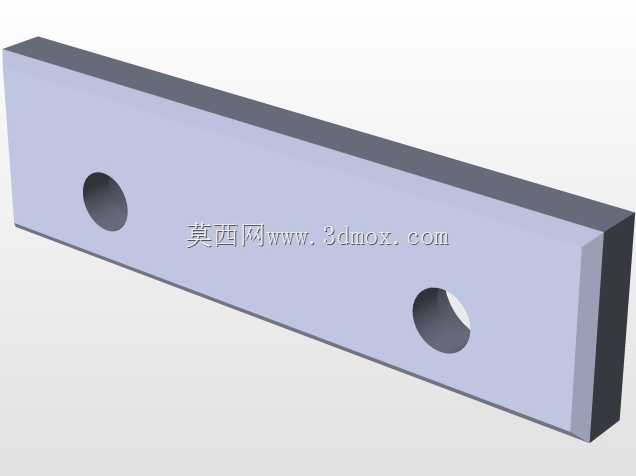

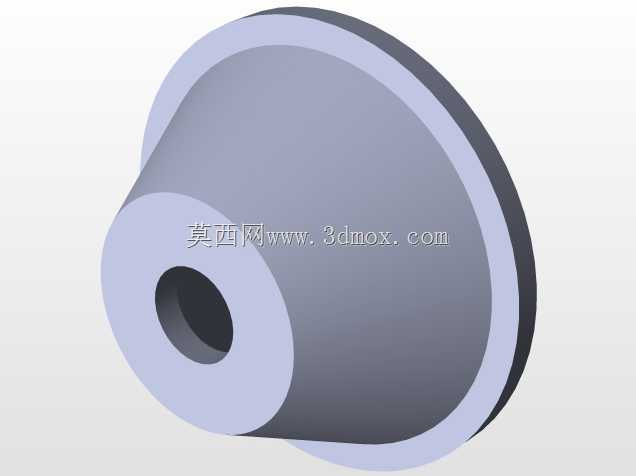

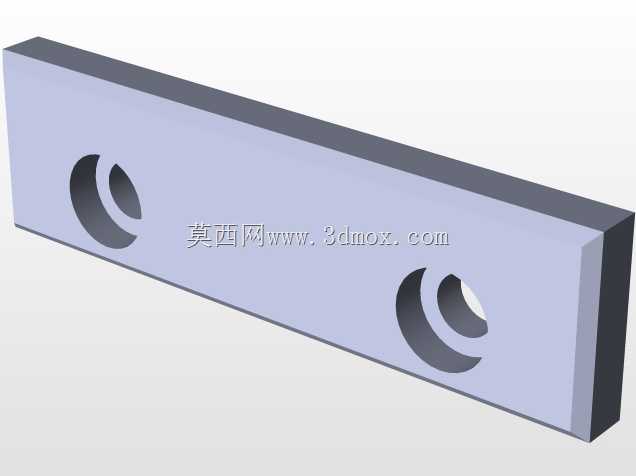

　　设计上采用了分体式装配思路，各零件之间通过孔轴配合与紧固件连接，便于加工、替换和维护。支座上的安装孔可与底板、型材或专用治具板连接，安装边界需要重点考虑横向杆件伸出长度、压块滑动范围以及手动操作空间。若用于密集排布的工装，应校核相邻夹具之间的操作间隙，避免锁紧手柄与工件、管路或传感器发生干涉。

　　受力路径较为直接：外力经压块传至工件，再由定位面和支座反力平衡。结构设计时需关注导杆直径与悬伸长度的匹配，悬伸过大时会降低整体刚性，压紧点容易产生偏摆；支座底部连接孔距应保证足够抗倾覆能力，紧固件规格需与预期夹紧力相匹配。对于需要重复定位的场合，可在压块接触侧增加耐磨垫或调整垫片，以补偿磨损并保护工件表面。

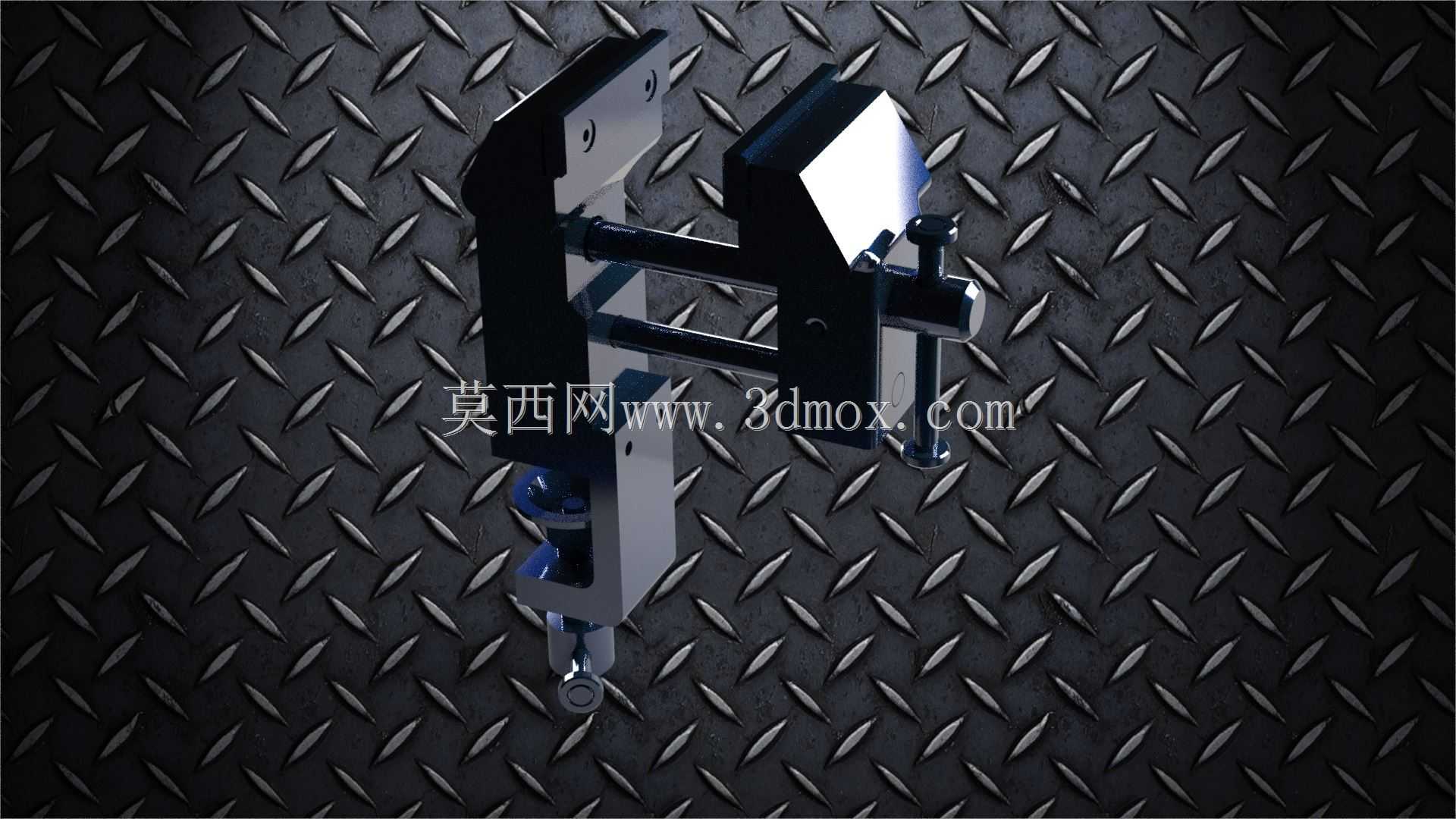

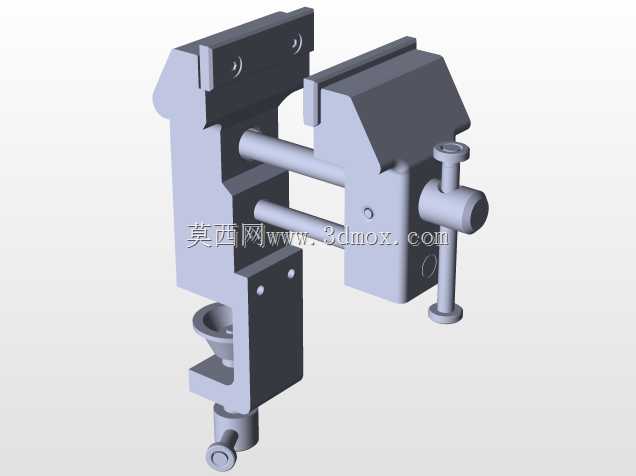

　　外形方面，该机构整体呈立座加横向悬臂的布局，竖向部分提供安装高度，横向部分决定压紧距离。建模时需把滑动行程、锁紧位置、安装孔位和压块厚度作为关键尺寸控制，尤其要明确完全收回与完全压紧两种极限状态下的包络空间。这样在装配体中调用时，既能检查静态干涉，也能模拟开合动作，判断操作者是否具备足够的扳手或手柄旋转空间。

　　此类夹持件不追求复杂联动，而强调可靠、可调与易维护。对于多品种小批量生产场景，可通过更换压块、调整导杆伸出量或改变支座安装位置来适配不同工件；对于批量较大的专用工装，则可在现有结构基础上进一步固化行程，提高重复夹紧效率。
