阶梯传动轴工程结构设计方案

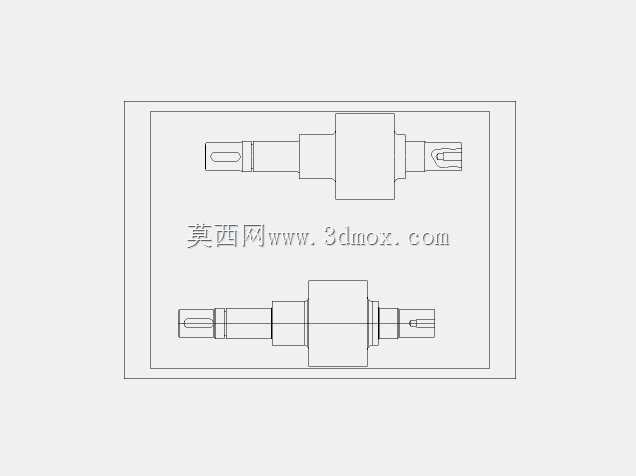

　　该轴类零件采用多段阶梯式布局，沿轴向依次布置不同直径的轴段，各轴段之间通过轴肩形成定位端面，用于装配时对轴承、齿轮、带轮等回转零件进行轴向限位，避免传动件在运转过程中出现轴向窜动。从图纸呈现的结构来看，轴身两端均加工有键槽结构，键槽沿轴段母线方向开设，可通过平键实现轴与轮毂之间的周向固定，可靠传递旋转扭矩，适用于中等载荷、转速平稳的动力传输场景。在实际设备布局中，这类轴常作为减速装置、输送辊道、小型传动机构的核心回转支撑件，两端轴颈位置可对应安装深沟球轴承或滑动轴套，将轴整体支撑在箱体轴承座孔内，中间大直径轴段可用于安装传动轮或定位套筒，承担动力输入与输出的衔接作用。设计阶段需严格控制各轴段的直径公差与同轴度要求，

　　不同轴段的过渡位置采用圆角过渡，降低应力集中系数，避免轴在交变载荷长期作用下于台阶处产生疲劳裂纹。两端键槽的宽度、深度及对称度需匹配对应标准平键的尺寸，保证键连接的配合精度，装配后键与键槽侧面贴合均匀，不会出现偏载导致的键侧压溃。轴的总长与各轴段长度需结合实际安装腔体的轴向空间确定，两端伸出轴段的长度要适配外接传动件的轮毂宽度，同时预留锁紧件的安装位置，比如圆螺母、轴用挡圈的装配空间，确保整套传动组件装配后轴向定位可靠，无多余窜动间隙。从受力角度分析，这类轴主要承受扭矩与一定的弯曲载荷，设计时需根据传递功率、工作转速核算轴的最小直径，再结合零件装配需求逐级放大轴径，既满足强度与刚度要求，

　　也避免轴身尺寸过大造成材料浪费与整体机构重量增加。图纸中完整呈现了轴的各段轮廓、键槽位置与整体轴向尺寸关系，可直接用于指导零件的车削、铣键槽、磨削等加工工序，也可作为传动系统装配校核的依据，确认各配合件在轴上的安装位置不会发生干涉，保障整套传动机构运行平稳。
