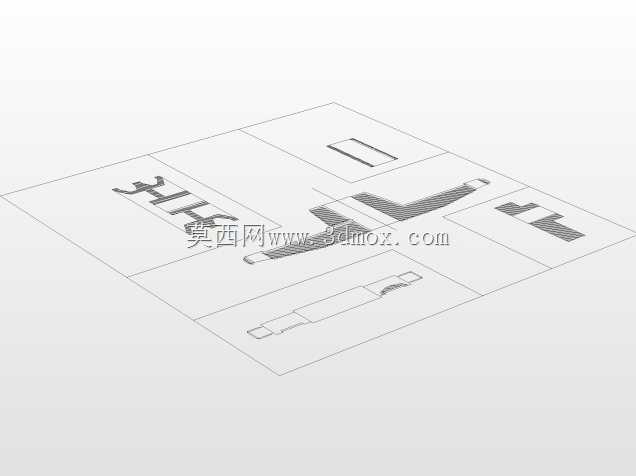

该零件属于通讯设备内部的小型定位连接块,整体采用扁平矩形基体布局,核心作用是在通讯终端或基站内部组件之间提供安装基准、限位约束以及局部结构补强。从结构特征来看,块体表面预留了多处不同规格的凹槽与凸台,其中长条形窄槽用于嵌入薄型导电片或信号屏蔽条,阶梯形沉台用于匹配对接壳体的止口,而小型通孔与定位孔则分别承担紧固件穿装和装配对位功能。这类零件在实际装配中并不直接参与信号传输,却直接决定内部板卡、屏蔽罩与外壳之间的相对位置精度,若块体尺寸偏差过大,容易出现装配干涉、屏蔽件贴合不严、接插件对位偏移等问题,进而影响设备长期运行的稳定性。
设计这类块体时,首先要明确整机内部的安装边界:块体的长宽尺寸需完全落入相邻结构件预留的安装槽内,厚度方向则要避开板卡元件的最高凸起高度,防止压损电子元器件。建模过程中需优先确定两个定位孔的中心距,这一组尺寸是整个零件的装配基准,其余凹槽、凸台均围绕该基准展开;凹槽宽度需根据嵌入件的厚度预留合理公差,既要保证屏蔽条或导电片能够顺利压入,又要避免间隙过大导致松动。块体边缘做了细小倒角处理,一方面去除加工锐边防止划伤操作人员与线缆,另一方面在自动化装配线上可起到导向作用,让零件能够顺畅卡入壳体卡槽。
从应用场景延伸来看,这类连接块不仅用于民用通讯终端,在工业通讯模块、车载通讯单元中也十分常见。不同使用场景下,其外形轮廓会随内部空间变化,但核心设计逻辑保持一致:以最小的体积占用提供足够的定位刚性与安装接口。建模时需重点关注各特征之间的壁厚控制,尤其是凹槽底部与通孔周边的壁厚,过薄会导致零件在紧固受力时发生开裂,过厚则会造成材料浪费并挤占内部走线空间。此外,块体表面的平面度要求也不容忽视,它与壳体或板卡贴合的面需保持平整,否则装配后会产生内应力,长期使用下可能引发螺丝松动或配合面错位。整个结构没有复杂曲面,全部由规则的拉伸、切除特征构成,看似简单却处处体现通讯设备结构件对空间利用率、装配精度与可靠性的综合要求。
