多层小户型公寓平面布局施工图纸

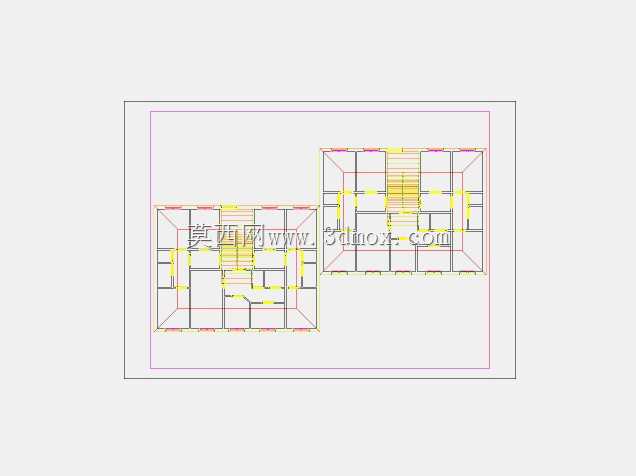

　　这份图纸呈现的是两套相邻的多层小户型公寓平面布局，核心围绕紧凑型居住空间的动线规划与结构排布展开，适合中小户型住宅的方案推敲与施工参考。从平面轮廓来看，两套户型均采用方正的矩形基底，外墙边界清晰，内部通过隔墙划分出独立的功能区域，楼梯间设置在户型中部偏内的位置，上下层的交通核完全对齐，既减少了公共动线对居住空间的占用，也让上下层的结构承重构件可以保持统一，降低后续结构设计与施工的复杂度。图纸中用不同颜色的线条区分了墙体、门窗、管线与楼梯构件，黄色线条标注的是内部轻质隔墙与管线走向，红色线条对应承重墙体与门窗洞口边界，紫色外框则限定了整套户型的占地轮廓，能直观看到每套户型的面宽与进深比例，以及各功能区的面积分配逻辑。在功能布局上，

　　每套户型都围绕楼梯间组织动线，入户后可快速通达各个房间，厨卫空间集中布置在靠近管线井的一侧，给排水与电气线路可以集中排布，减少管线长度与交叉，卧室与起居空间则布置在采光面更好的外侧，保证日常使用的自然采光需求。相邻两套户型之间采用共用承重隔墙的设计，既节约了建筑材料，也提升了土地利用率，适合联排公寓或者多层住宅的标准层设计。从设计思路来看，这类小户型公寓优先保证空间利用率，没有冗余的过道面积，每一处隔墙的位置都经过动线优化，避免出现狭长的无效空间。门窗洞口的位置都对应内部房间的出入口，外墙开窗位置与内部功能区匹配，不会出现开窗正对隔墙的情况。楼梯的踏步排布在图纸上有清晰的分格，梯段宽度与休息平台尺寸都符合日常通行的基本要求，

　　搬运常规家具也不会出现明显的尺寸瓶颈。对于结构设计从业者来说，这份平面可以直接作为后续梁柱布置、荷载计算的基础底图，承重墙体的位置已经明确，后续只需要根据层高与层数补充结构构件即可。对于室内设计人员来说，平面中的隔墙位置可以根据实际需求做局部调整，非承重的黄色隔墙可以根据居住者的使用习惯改动，比如打通相邻小空间做开放式布局，或者增加隔墙划分出独立的功能房间。图纸中的边界尺寸清晰，安装与施工时可以直接参照平面标注定位墙体、门窗与预留洞口，不需要再反复核对空间关系。这类紧凑型公寓的平面设计也适用于老旧小区的户型改造、保障性住房的标准化设计，以及乡村自建房的平面方案参考，通过规整的布局控制建造成本，同时满足基本的居住功能需求。两套户型的布局逻辑一致但又有细微的尺寸差异，可以适配不同的地块面宽条件，在实际项目中可以根据用地范围灵活选用。
