铰接式传动连接臂机械结构

　　该铰接式传动连接臂属于小型传动连杆机构中的核心受力构件，在轻工自动化输送线、小型工装夹具摆臂、通讯设备架设调节支架以及桌面级非标执行机构中十分常见，这类构件承担着将驱动端的直线或者回转动作传递到执行端的作用，同时需要在两个正交的转动自由度上完成角度补偿，避免连杆在摆动过程中出现卡滞、别劲的问题。

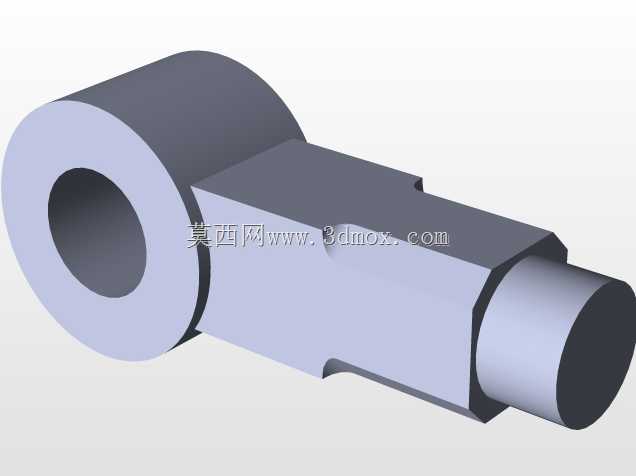

　　从结构布局来看，构件下部为带扁位的圆柱插装段，该段用于插入配套的从动杆或者导向滑座内，扁位结构可以传递扭矩，防止臂体和插接杆件之间发生相对周向转动，插装段根部做了加粗过渡，在交变载荷作用下可以大幅降低应力集中系数，避免长期往复摆动后在根部出现疲劳断裂。中部为带开孔的叉形铰支座，开孔轴线和下部插装段的轴线呈空间正交布置，孔内可装入耐磨衬套或者滚动轴承，穿入销轴后即可和相邻的连杆构件形成回转副，叉形支座的两侧壁厚做了等强度设计，在销轴孔的周边局部加厚，既保证铰接位置的挤压承载能力，又不会让整体构件重量过度增加。上部为斜向布置的圆柱连接轴段，轴段根部加工出六方贴合面，该面用于和配套的锁紧螺母或者驱动摆块的端面贴合，拧紧后可以锁定轴段和外接构件的相对角度，轴段外圆可套装轴套、扭簧或者摆杆，外接构件可以绕该轴段轴线完成小范围回转。

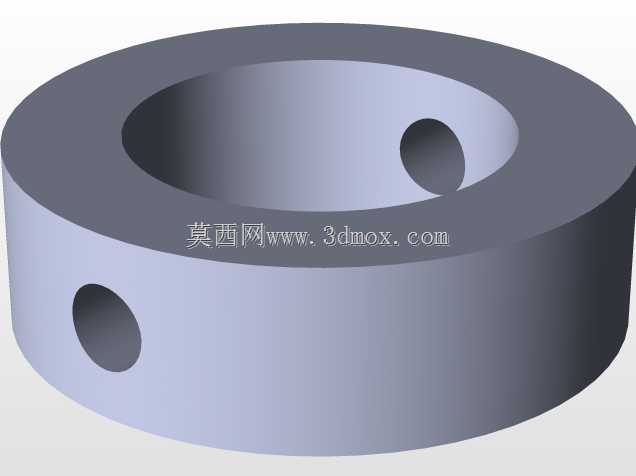

　　在实际设备装配场景中，这类连接臂的安装边界需要提前在布局阶段校核：下部插装段的外圆和配套安装孔采用小间隙配合，装配后轴向通过卡簧或者端盖限位，插装段的伸出长度需要预留出锁紧件的安装空间，避免臂体上下窜动；中部铰接孔的同轴度需要控制在合理公差范围内，穿入销轴后两侧铰接面要和相邻连杆的侧面保留均匀间隙，防止运转过程中出现侧面摩擦；上部斜向轴段的轴线和中部铰接孔轴线之间存在固定空间夹角，该夹角直接决定整个连杆机构的行程传动比，建模过程中需要严格保证两轴线的角度尺寸，若角度出现偏差，整套机构的死点位置、摆角范围都会偏离设计值，甚至出现动作干涉。

　　设计这类构件时，首先要结合机构的运动循环计算每个铰接点的瞬时受力，确定拉伸、剪切和弯曲载荷的最大值，再据此选定各段轴径、铰接孔壁厚和过渡圆角参数。外形上所有锐边都做了倒圆处理，既避免装配过程中划伤操作人员，也消除热处理环节的应力集中隐患。构件的材质通常选用中碳结构钢，承受中等冲击载荷的场景下可做调质处理，铰接孔位置可压入铜衬套来降低磨损速率，维护时仅需定期更换衬套和销轴，无需更换臂体本身，能有效降低设备的长期运维成本。在三维建模过程中，需要分别验证三个配合位置的装配关系：下部插装段和滑座的配合行程、中部销轴和铰接孔的同轴匹配、上部轴段和外接摆块的角度定位，同时要模拟臂体在整个摆动行程内的包络空间，确认臂体在极限摆角位置不会和周边的机架、管线发生碰撞，保证机构在全行程内运转顺畅。
