轻量化管式竞速小车承载桁架车架

　　该管式桁架车架主要面向小型竞速载具、教学实验平台以及缩比移动机器人的底盘承载需求，核心作用是把动力总成、行走机构、电控单元和外部覆盖件连接成稳定整体。在实际使用中，车架并非孤立零件，而是整车受力路径的中枢：轮端冲击会通过悬架支点传入主管节点，加减速与转向产生的纵向、侧向载荷也会沿杆件交叉传递，因此结构布置必须同时兼顾刚度、强度与质量控制。

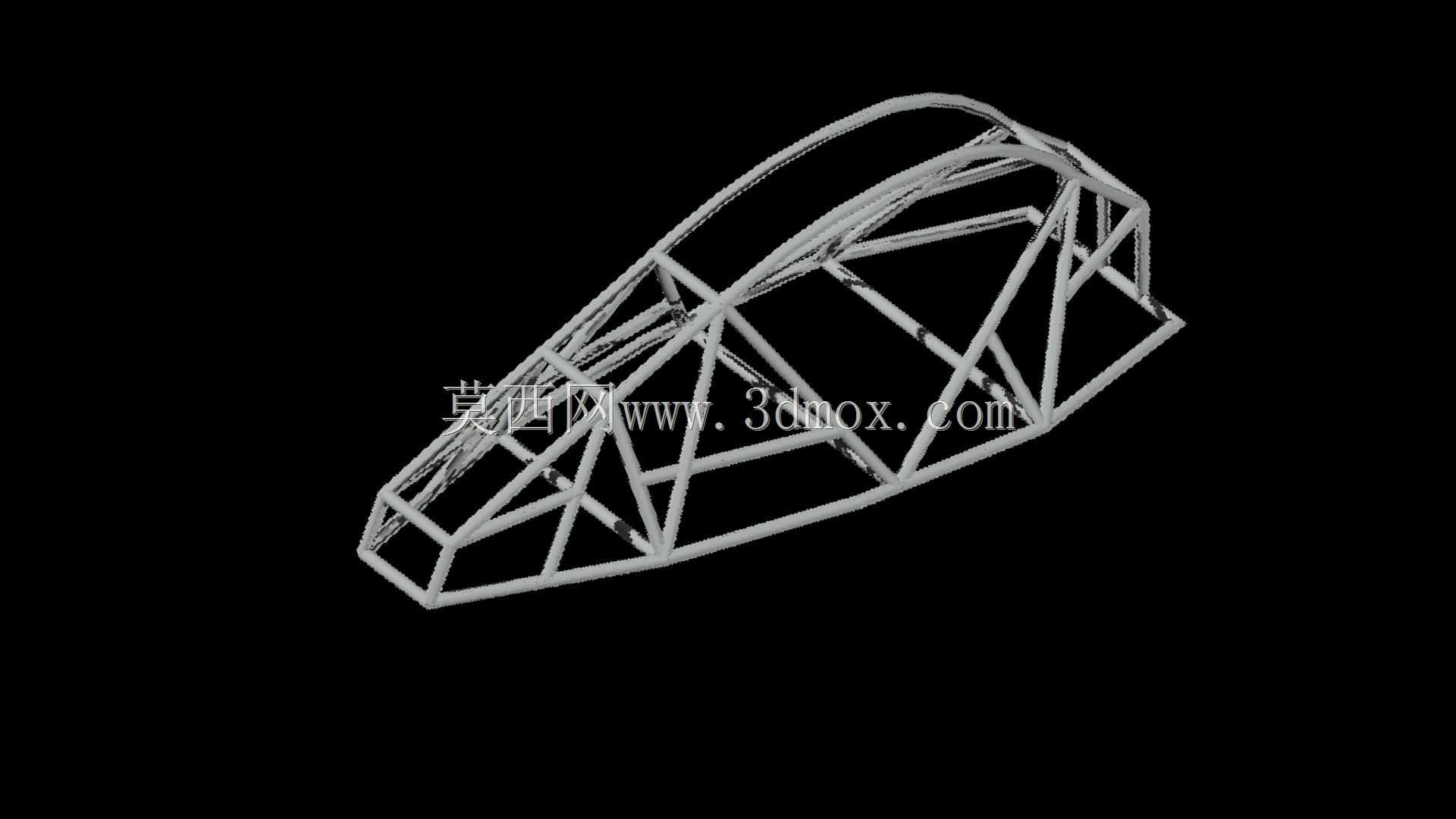

　　从结构形式看，模型采用空间管架方案，前段收窄形成流线型鼻锥，中段保留较宽的乘员或设备舱轮廓，后段向上收拢并形成多点支撑边界。杆件并非随意拼接，而是围绕主要载荷路径布置：纵向主梁承担弯曲与牵引载荷，斜撑杆负责抗扭，横向连杆用于维持两侧安装点的相对位置。这种桁架思路能够用较少材料获得较高整体刚性，尤其适合小尺寸车辆在有限管径下控制自重。

　　设计时需要重点校核悬架硬点、转向机构固定位、电池或发动机安装面以及车身覆盖件连接位。若这些接口位置偏差过大，即使外形完整，后续装配也会出现轮距、前束、重心高度不一致等问题。模型中可见多处交汇节点，节点区域通常是应力集中位置，实际制造时应避免多管锐角相贯造成焊缝拥挤，可通过统一节点板、优化相贯口或调整杆件角度来改善焊接可达性。

　　外形边界方面，车架整体呈前低后高、前窄后宽的楔形轮廓，适合在狭窄舱体内布置转向系统与前部防撞缓冲结构；中段宽度需为驾驶位或设备舱留出安装空间，下部则应预留离地间隙，避免通过障碍时主管直接受撞。安装边界不能只看静态包络，还要考虑悬架跳动、轮胎转向角以及线束、油管的走线空间。若用于电动实验车，侧梁附近可预留电池托架孔位；若用于燃油小车，后部节点则需兼顾动力模块的振动隔离。

　　在工程建模阶段，应先确定关键硬点坐标，再反推管线路径，而不是先做外观再补结构。管径、壁厚和材料需结合预期载荷选择，过粗会增加质量并抬高重心，过细则会在跳跃或急转时产生明显弹性变形。对于教学与原型验证场景，这类管式车架还便于快速修改局部支撑，通过增加斜撑、调整节点位置来改善扭转模态，降低后续试制阶段的返工概率。
